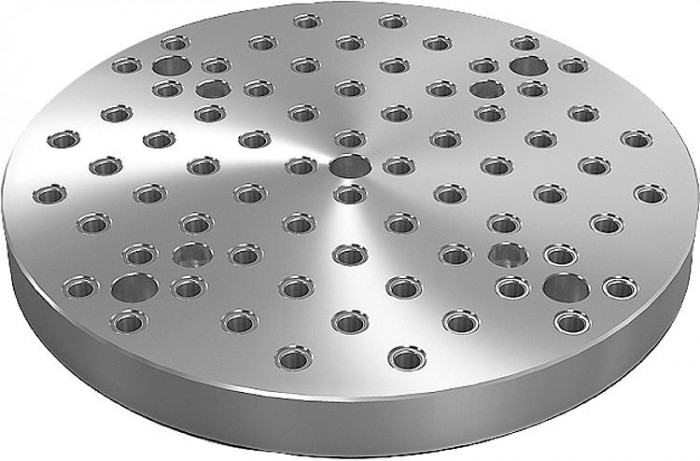

Základové desky z litiny, kruhové kruhové s rastrovými otvory

Novinka

Popis produktu

Kód:	K1532
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Aktuálně může docházet u některých položek k opoždění dodacího termínu z důvodu stěhování skladů u dodavatele v Německu. Děkujeme za pochopení
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Základové desky z litiny, kruhové kruhové s rastrovými otvory | K1532
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list K1532 Základové desky z litiny, kruhové kruhové s rastrovými otvory

Varianty
Technické parametry

Materiál	GJL 300.
Provedení	Dosedací a upínací plochy broušené.
Upozornění	Rozteč rastru 50 ±0,02 mm. Základové desky kruhové s rastrovými otvory se používají k namontování modulárních přípravků. Tyto základové desky se polohují a připevňují přímo na strojní stoly. Vyrovnávací otvory slouží k vyrovnání základové desky na strojním stole. Středicí čepy k vytyčování základových desek je nutné objednat samostatně. Ochranné zátky k uzavření rastrových otvorů je nutné objednávat samostatně. Dodání včetně šroubů s okem pro přepravu. Další rozměry na poptávku.
Na vyžádání	další rozměry.

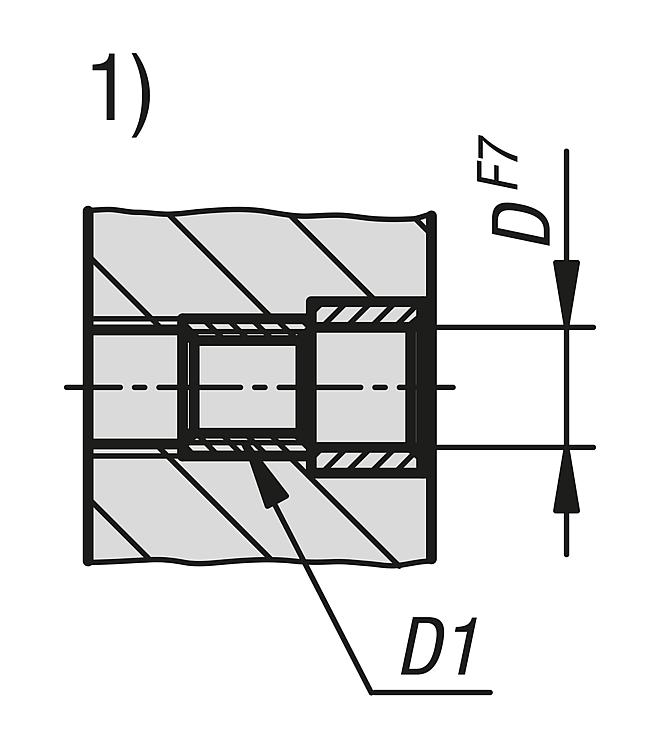

Odkaz na výkres	Rastrový otvor Průchozí otvor pro šroub s válcovou hlavou DIN 912 (D4)

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	D2	H	D	D1	D4	L2	L6	N1=počet rastrových otvorů	NL=počet montážních otvorů	NB=počet montážních otvorů	.step
K1532.21230050	21 307,50 Kč		300	50	12	M12	M12	150	220	24	5	5	.step
K1532.21240050	31 123,00 Kč		400	50	12	M12	M12	250	320	44	7	7	.step
K1532.21250050	43 777,80 Kč		500	50	12	M12	M16	300	400	68	9	9	.step
K1532.21260050	58 757,90 Kč		600	50	12	M12	M16	400	500	96	11	11	.step
K1532.21650050	44 372,60 Kč		500	50	16	M16	M16	300	400	68	9	9	.step
K1532.21660050	59 920,60 Kč		600	50	16	M16	M16	400	500	96	11	11	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
