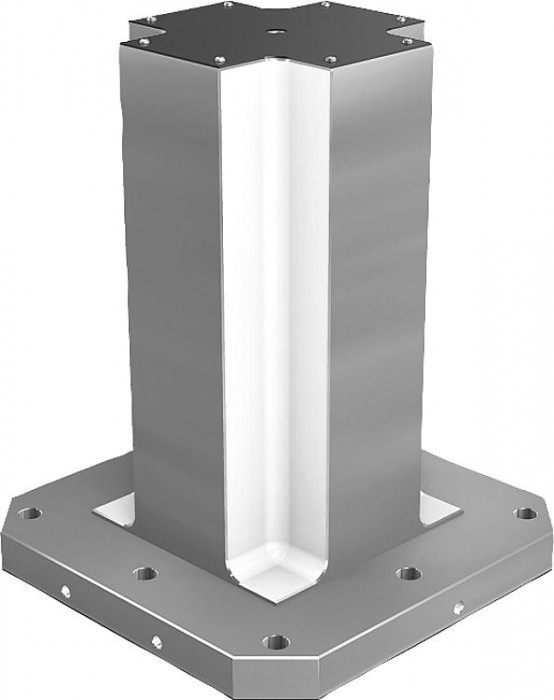

Upínací věže z šedé litiny 4stranné s hrubovanými upínacími plochami

Novinka

Popis produktu

Kód:	K1533
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Aktuálně může docházet u některých položek k opoždění dodacího termínu z důvodu stěhování skladů u dodavatele v Německu. Děkujeme za pochopení
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínací věže z šedé litiny 4stranné s hrubovanými upínacími plochami | K1533
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list K1533 Upínací věže z šedé litiny 4stranné s hrubovanými upínacími plochami

Varianty
Technické parametry

Materiál	GJL 300.
Provedení	Dosedací a upínací plochy přesně obrobené. Upínací plochy jsou hrubované s přídavkem 1 mm.
Upozornění	Upínací věže s hrubovanými upínacími plochami poskytují rychlou a hospodárnou možnost vytvářet základní tělesa se specifickými rastrovými či individuálními otvory. Noha má konečné opracování pro montáž na strojní stůl. Upínací plochy si zákazník může obrobit na konečný rozměr. Upínací věže jsou přizpůsobeny strojním stolům obráběcích strojů podle DIN 55201 a JIS6337–1980. Středicí čepy k vymezení palet na strojních stolech podle DIN 55201 je nutné objednávat samostatně. Dodání včetně šroubů s okem pro přepravu. Další rozměry na poptávku.
Na vyžádání	další rozměry.

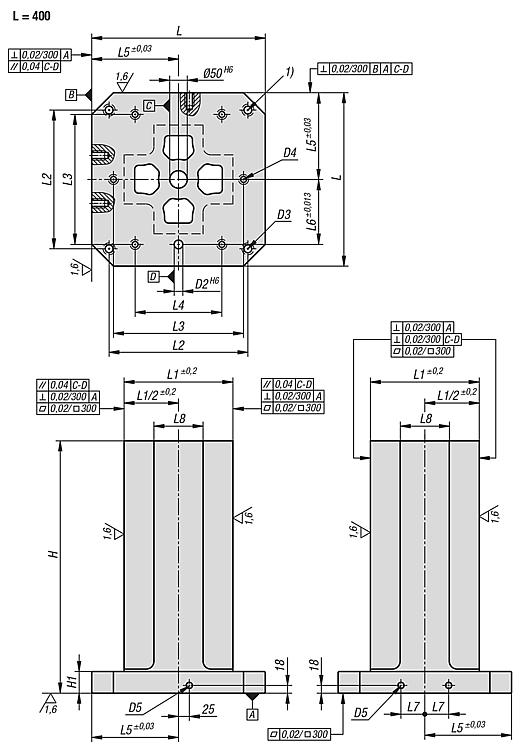

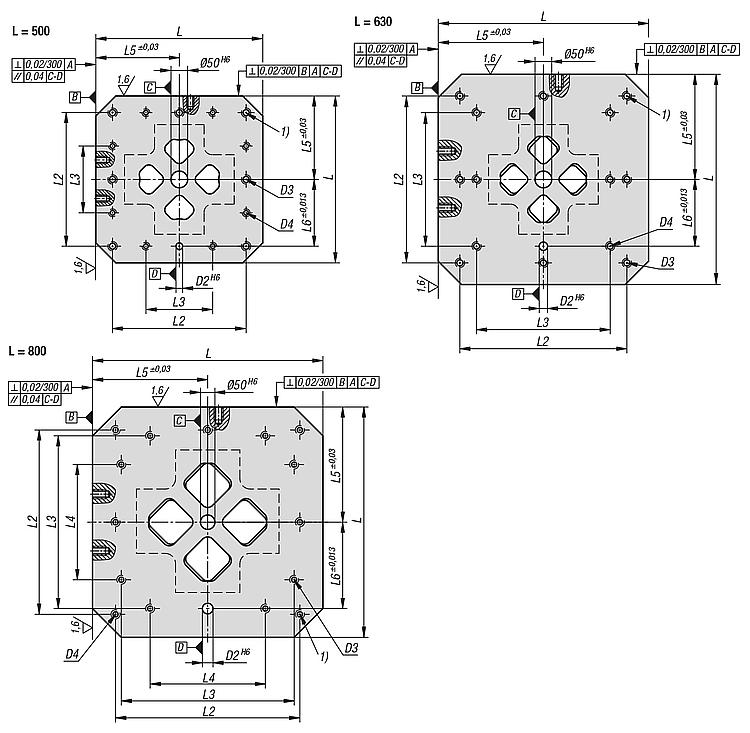

Odkaz na výkres	Průchozí otvor pro šroub s válcovou hlavou DIN 912 (D3/D4)

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	L	H	H1	D2	D3	D4	D5	L1	L2	L3	L4	L5	L6	L7	L8	.step
K1533.10040050	55 323,80 Kč		400	500	50	20	M16	M12	M16	251	320	300	200	200	150	55	125	.step
K1533.10040065	67 410,70 Kč		400	650	50	20	M16	M12	M16	251	320	300	200	200	150	55	125	.step
K1533.10050060	81 255,20 Kč		500	600	50	20	M16	M12	M16	301	400	200	–	250	200	75	150	.step
K1533.10050075	101 994,90 Kč		500	750	50	20	M16	M12	M16	301	400	200	–	250	200	75	150	.step
K1533.10063070	121 571,80 Kč		630	700	50	25	M16	M16	M16	351	500	400	–	315	200	100	200	.step
K1533.10063085	135 416,30 Kč		630	850	50	25	M16	M16	M16	351	500	400	–	315	200	100	200	.step
K1533.10080080	175 165,10 Kč		800	800	50	25	M16	M16	M16	501	640	600	400	400	300	135	300	.step
K1533.10080100	210 317,10 Kč		800	1000	50	25	M16	M16	M16	501	640	600	400	400	300	135	300	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
