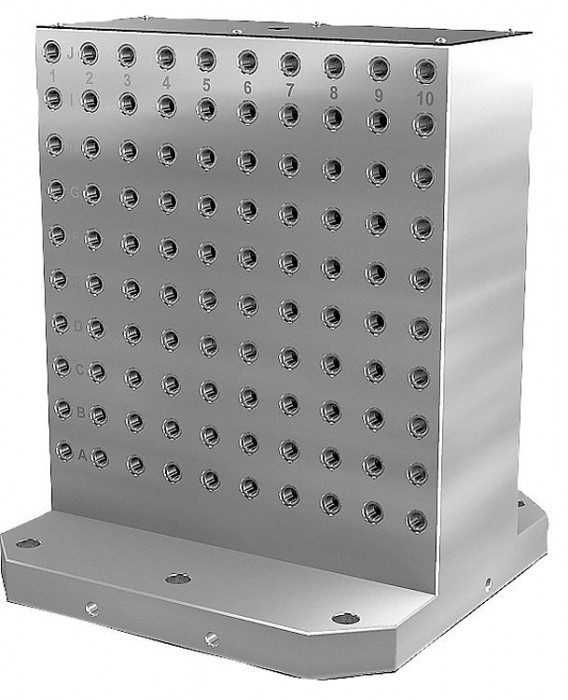

Upínací úhelníky z šedé litiny oboustranné s rastrovými otvory

Name: Upínací úhelníky z šedé litiny oboustranné s rastrovými otvory
Brand: Kipp
SKU: K0803
Availability: InStock

Novinka

Popis produktu

Kód:	K0803
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínací úhelníky z šedé litiny oboustranné s rastrovými otvory | K0803
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list K0803 Upínací úhelníky z šedé litiny oboustranné s rastrovými otvory

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	L	H	H1	D	D1	D2	D3	D4	D5	H3	L2	L3	L4	L5	L6	L7	L8	L11	Počet rastrových otvorů	NL = počet montážních otvorů	NB = počet montážních otvorů
K0803.212030050	76 046,60 Kč	92 016,39 Kč		.step	300	500	50	12	M12	20	M12	M10	M12	15	250	200	–	150	100	40	–	0	96	5	7
K0803.212040050	89 240,10 Kč	107 980,52 Kč		.step	400	500	50	12	M12	20	M16	M12	M16	18	320	300	200	200	150	55	–	25	128	7	7
K0803.212040065	123 384,60 Kč	149 295,37 Kč		.step	400	650	50	12	M12	20	M16	M12	M16	18	320	300	200	200	150	55	–	25	176	7	10
K0803.212050060	128 765,70 Kč	155 806,50 Kč		.step	500	600	50	12	M12	20	M16	M12	M16	18	400	200	–	250	200	75	–	25	200	9	9
K0803.212050075	174 300,80 Kč	210 903,97 Kč		.step	500	750	50	12	M12	20	M16	M12	M16	18	400	200	–	250	200	75	–	25	260	9	12
K0803.212063070	186 866,00 Kč	226 107,86 Kč		.step	630	700	50	12	M12	25	M16	M16	M16	18	500	400	–	315	200	100	–	25	288	11	11
K0803.212063085	249 773,80 Kč	302 226,30 Kč		.step	630	850	50	12	M12	25	M16	M16	M16	18	500	400	–	315	200	100	–	25	360	11	14
K0803.212080080	257 558,80 Kč	311 646,15 Kč		.step	800	800	50	12	M12	25	M16	M16	M16	18	640	600	400	400	300	135	–	25	420	14	13
K0803.212080100	355 157,40 Kč	429 740,45 Kč		.step	800	1000	50	12	M12	25	M16	M16	M16	18	640	600	400	400	300	135	–	25	540	14	17
K0803.212100100	428 827,60 Kč	518 881,40 Kč		.step	1000	1000	55	12	M12	25	M20	M20	M16	18	800	600	200	500	400	165	400	25	684	18	17
K0803.212100125	527 081,80 Kč	637 768,98 Kč		.step	1000	1250	55	12	M12	25	M20	M20	M16	18	800	600	200	500	400	165	400	25	874	18	22
K0803.216030050	76 046,60 Kč	92 016,39 Kč		3D	300	500	50	16	M16	20	M12	M10	M12	15	250	200	–	150	100	40	–	0	96	5	7
K0803.216040050	90 442,00 Kč	109 434,82 Kč		3D	400	500	50	16	M16	20	M16	M12	M16	18	320	300	200	200	150	55	–	25	128	7	7
K0803.216040065	125 788,30 Kč	152 203,84 Kč		3D	400	650	50	16	M16	20	M16	M12	M16	18	320	300	200	200	150	55	–	25	176	7	10
K0803.216050060	131 169,50 Kč	158 715,10 Kč		3D	500	600	50	16	M16	20	M16	M12	M16	18	400	200	–	250	200	75	–	25	200	9	9
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	L	H	H1	D	D1	D2	D3	D4	D5	H3	L2	L3	L4	L5	L6	L7	L8	L11	Počet rastrových otvorů	NL = počet montážních otvorů	NB = počet montážních otvorů
K0803.216050075	177 906,50 Kč	215 266,87 Kč		3D	500	750	50	16	M16	20	M16	M12	M16	18	400	200	–	250	200	75	–	25	260	9	12
K0803.216063070	190 471,70 Kč	230 470,76 Kč		3D	630	700	50	16	M16	25	M16	M16	M16	18	500	400	–	315	200	100	–	25	288	11	11
K0803.216063085	253 352,20 Kč	306 556,16 Kč		3D	630	850	50	16	M16	25	M16	M16	M16	18	500	400	–	315	200	100	–	25	360	11	14
K0803.216080080	262 339,00 Kč	317 430,19 Kč		3D	800	800	50	16	M16	25	M16	M16	M16	18	640	600	400	400	300	135	–	25	420	14	13
K0803.216080100	361 740,50 Kč	437 706,01 Kč		3D	800	1000	50	16	M16	25	M16	M16	M16	18	640	600	400	400	300	135	–	25	540	14	17
K0803.216100100	436 612,60 Kč	528 301,25 Kč		3D	1000	1000	55	16	M16	25	M20	M20	M16	18	800	600	200	500	400	165	400	25	684	18	17
K0803.216100125	536 041,30 Kč	648 609,97 Kč		3D	1000	1250	55	16	M16	25	M20	M20	M16	18	800	600	200	500	400	165	400	25	874	18	22
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Materiál	GJL 300.
Provedení	Dosedací a upínací plochy přesně obrobené.
Upozornění	Rozteč rastru 50 ±0,02 mm. Upínací kostky s rastrovými otvory se používají na horizontálních obráběcích centrech. Alfanumericky popsané rastrové otvory zaručují definované přiřazení upínacích prvků v případě opakování. Upínací kostky jsou přizpůsobeny stolům obráběcích strojů podle DIN55201 a JIS6337–1980. Středicí čepy k vymezení palet na strojní stoly podle DIN 55201 objednávejte samostatně. Ochranné zátky k uzavření rastrových otvorů objednávejte samostatně. Dodání včetně šroubů s okem pro přepravu. Další rozměry na poptávku.

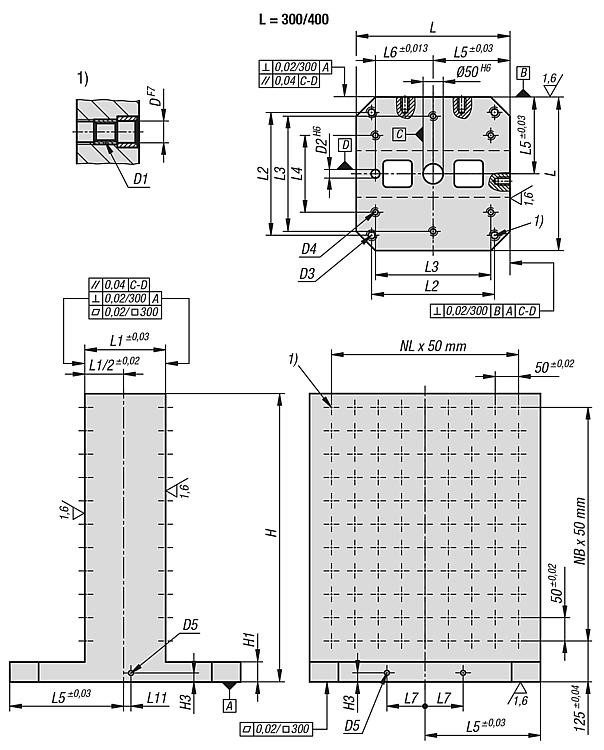

Odkaz na výkres	Rastrový otvor Průchozí otvor pro šroub s válcovou hlavou DIN 912 (D3/D4)
