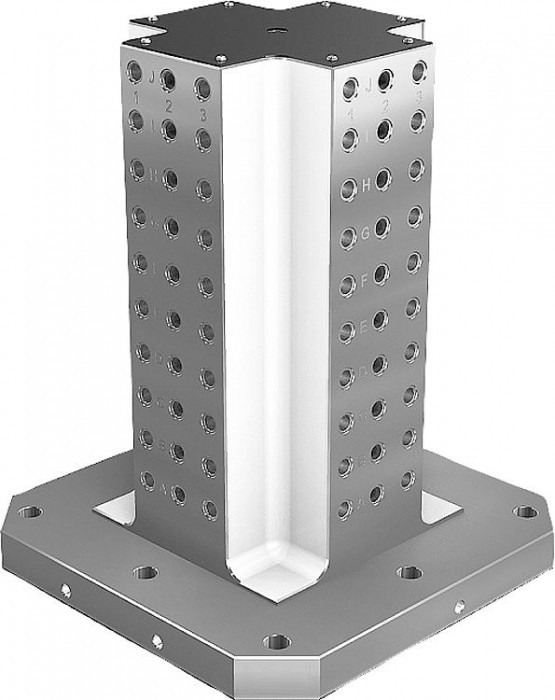

Upínací věže z šedé litiny 4stranné s rastrovými otvory

Novinka

Popis produktu

Kód:	K1533
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Aktuálně může docházet u některých položek k opoždění dodacího termínu z důvodu stěhování skladů u dodavatele v Německu. Děkujeme za pochopení
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínací věže z šedé litiny 4stranné s rastrovými otvory | K1533
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list K1533 Upínací věže z šedé litiny 4stranné s rastrovými otvory

Varianty
Technické parametry

Materiál	GJL 300.
Provedení	Dosedací a upínací plochy přesně obrobené.
Upozornění	Rozteč rastru 50 ±0,02 mm. Upínací věže s rastrovými otvory se používají na horizontálních obráběcích centrech. Alfanumericky popsané rastrové otvory zaručují definované přiřazení upínacích prvků v případě opakování. Upínací věže jsou přizpůsobeny strojním stolům obráběcích strojů podle DIN 55201 a JIS6337–1980. Středicí čepy k vymezení palet na strojních stolech podle DIN 55201 je nutné objednávat samostatně. Ochranné zátky k uzavření rastrových otvorů je nutné objednávat samostatně. Dodání včetně šroubů s okem pro přepravu. Další rozměry na poptávku.
Na vyžádání	další rozměry.
Odkaz na výkres	Rastrový otvor Průchozí otvor pro šroub s válcovou hlavou DIN 912 (D3/D4)

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	L	H	H1	D	D1	D2	D3	D4	D5	L1	L2	L3	L4	L5	L6	L7	L8	Počet rastrových otvorů	NL=počet montážních otvorů	NB=počet montážních otvorů	.step
K1533.21240050	78 929,80 Kč		400	500	50	12	M12	20	M16	M12	M16	250	320	300	200	200	150	55	125	64	1	7	.step
K1533.21240065	92 179,40 Kč		400	650	50	12	M12	20	M16	M12	M16	250	320	300	200	200	150	55	125	88	1	10	.step
K1533.21250060	108 322,20 Kč		500	600	50	12	M12	20	M16	M12	M16	300	400	200	–	250	200	75	150	120	2	9	.step
K1533.21250075	142 906,40 Kč		500	75	50	12	M12	20	M16	M12	M16	300	400	200	–	250	200	75	150	156	2	12	.step
K1533.21263070	170 541,30 Kč		630	700	50	12	M12	25	M16	M16	M16	350	500	400	–	315	200	100	200	192	3	11	.step
K1533.21263085	195 904,80 Kč		630	850	50	12	M12	25	M16	M16	M16	350	500	400	–	315	200	100	200	240	3	14	.step
K1533.21280080	256 988,20 Kč		800	800	50	12	M12	25	M16	M16	M16	500	640	600	400	400	300	135	300	336	5	13	.step
K1533.21280100	329 590,60 Kč		800	1000	50	12	M12	25	M16	M16	M16	500	640	600	400	400	300	135	300	432	5	17	.step
K1533.21640050	80 660,30 Kč		400	500	50	16	M16	20	M16	M12	M16	250	320	300	200	200	150	55	125	64	1	7	.step
K1533.21640065	96 235,40 Kč		400	650	50	16	M16	20	M16	M12	M16	250	320	300	200	200	150	55	125	88	1	10	.step
K1533.21650060	112 351,20 Kč		500	600	50	16	M16	20	M16	M12	M16	300	400	200	–	250	200	75	150	120	2	9	.step
K1533.21650075	144 609,90 Kč		500	750	50	16	M16	20	M16	M12	M16	300	400	200	–	250	200	75	150	156	2	12	.step
K1533.21663070	172 866,70 Kč		630	700	50	16	M16	25	M16	M16	M16	350	500	400	–	315	200	100	200	192	3	11	.step
K1533.21663085	198 771,00 Kč		630	850	50	16	M16	25	M16	M16	M16	350	500	400	–	315	200	100	200	240	3	14	.step
K1533.21680080	261 585,00 Kč		800	800	50	16	M16	25	M16	M16	M16	500	640	600	400	400	300	135	300	336	5	13	.step
Objednací kód	Základní cena bez DPH	Objednat	L	H	H1	D	D1	D2	D3	D4	D5	L1	L2	L3	L4	L5	L6	L7	L8	Počet rastrových otvorů	NL=počet montážních otvorů	NB=počet montážních otvorů	.step
K1533.21680100	335 917,90 Kč		800	1000	50	16	M16	25	M16	M16	M16	500	640	600	400	400	300	135	300	432	5	17	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
