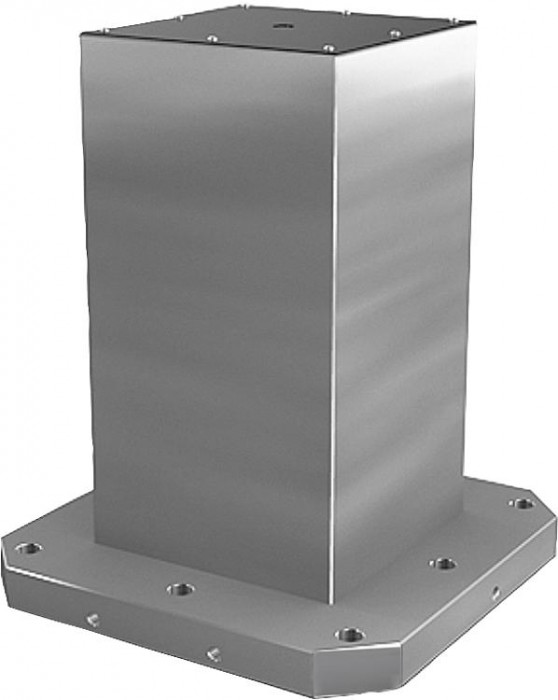

Upínací kostky, šedá litina s hrubovanými upínacími plochami

Name: Upínací kostky, šedá litina s hrubovanými upínacími plochami
Brand: Kipp
SKU: K0805
Availability: InStock

Novinka

Popis produktu

Kód:	K0805
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínací kostky, šedá litina s hrubovanými upínacími plochami | K0805
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list K0805 Upínací kostky, šedá litina s hrubovanými upínacími plochami

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	L	H	H1	D2	D3	D4	D5	H3	L1	L2	L3	L4	L5	L6	L7	L11
K0805.100030050	47 911,60 Kč	57 973,04 Kč		.step	300	500	50	20	M12	M10	M12	15	151	250	200	–	150	100	40	0
K0805.100040050	58 701,20 Kč	71 028,45 Kč		.step	400	500	50	20	M16	M12	M16	18	251	320	300	200	200	150	55	25
K0805.100040065	75 473,00 Kč	91 322,33 Kč		.step	400	650	50	20	M16	M12	M16	18	251	320	300	200	200	150	55	25
K0805.100050060	84 459,80 Kč	102 196,36 Kč		.step	500	600	50	20	M16	M12	M16	18	301	400	200	–	250	200	75	25
K0805.100050075	101 805,20 Kč	123 184,29 Kč		.step	500	750	50	20	M16	M12	M16	18	301	400	200	–	250	200	75	25
K0805.100063070	120 980,80 Kč	146 386,77 Kč		.step	630	700	50	25	M16	M16	M16	18	351	500	400	–	315	200	100	25
K0805.100063085	136 550,70 Kč	165 226,35 Kč		.step	630	850	50	25	M16	M16	M16	18	351	500	400	–	315	200	100	25
K0805.100080080	179 682,00 Kč	217 415,22 Kč		.step	800	800	50	25	M16	M16	M16	18	501	640	600	400	400	300	135	25
K0805.100080100	212 624,60 Kč	257 275,77 Kč		.step	800	1000	50	25	M16	M16	M16	18	501	640	600	400	400	300	135	25
K0805.100100100	288 070,30 Kč	348 565,06 Kč		.step	1000	1000	55	25	M20	M20	M16	18	601	800	200	–	500	400	165	25
K0805.100100125	349 175,30 Kč	422 502,11 Kč		.step	1000	1250	55	25	M20	M20	M16	18	601	800	200	–	500	400	165	25
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Materiál	GJL 300.
Provedení	Dosedací a upínací plochy přesně obrobené. Upínací plochy jsou hrubované s přídavkem 0,5 mm.
Upozornění	Palety s hrubovanými upínacími plochami poskytují rychlou a hospodárnou možnost vytvářet základní tělesa se specifickými rastrovými či individuálními otvory. Noha má konečné opracování pro montáž na strojní stůl. Čtyři upínací plochy může zákazník obrobit na konečný rozměr. Upínací kostky jsou přizpůsobeny ke strojním stolům pro obráběcí stroje podle DIN 55201 a JIS 6337–1980. Středicí čepy k vymezení palet na strojní stoly podle DIN 55201 objednávejte samostatně. Dodání včetně šroubů s okem pro přepravu. Další rozměry na poptávku.
Odkaz na výkres	Průchozí otvor pro šroub s válcovou hlavou DIN 912 (D3/D4)
