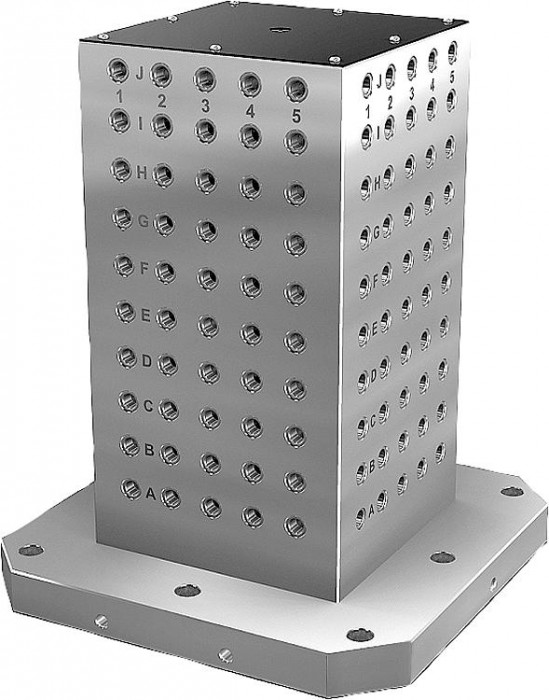

Upínací kostky, šedá litina s rastrovými otvory

Novinka

Popis produktu

Kód:	K0805
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Aktuálně může docházet u některých položek k opoždění dodacího termínu z důvodu stěhování skladů u dodavatele v Německu. Děkujeme za pochopení
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínací kostky, šedá litina s rastrovými otvory | K0805
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list K0805 Upínací kostky, šedá litina s rastrovými otvory

Varianty
Technické parametry

Materiál	GJL 300.
Provedení	Dosedací a upínací plochy přesně obrobené.
Upozornění	Rozteč rastru 50 ±0,02 mm. Upínací kostky s rastrovými otvory se používají na horizontálních obráběcích centrech. Alfanumericky popsané rastrové otvory zaručují definované přiřazení upínacích prvků v případě opakování. Upínací kostky jsou přizpůsobeny stolům obráběcích strojů podle DIN55201 a JIS6337–1980. Středicí čepy k vymezení palet na strojní stoly podle DIN 55201 objednávejte samostatně. Ochranné zátky k uzavření rastrových otvorů objednávejte samostatně. Dodání včetně šroubů s okem pro přepravu. Další rozměry na poptávku.
Odkaz na výkres	Rastrový otvor Průchozí otvor pro šroub s válcovou hlavou DIN 912 (D3/D4)

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	L	H	H1	D	D1	D2	D3	D4	D5	H3	L1	L2	L3	L4	L5	L6	L7	L11	Počet rastrových otvorů	NL=počet montážních otvorů	NB=počet montážních otvorů	.step
K0805.212030050	60 488,50 Kč		300	500	50	12	M12	20	M12	M10	M12	15	150	250	200	–	150	100	40	0	64	1	7	.step
K0805.212040050	85 852,00 Kč		400	500	50	12	M12	20	M16	M12	M16	18	250	320	300	200	200	150	55	25	128	3	7	.step
K0805.212040065	119 273,40 Kč		400	650	50	12	M12	20	M16	M12	M16	18	250	320	300	200	200	150	55	25	176	3	10	.step
K0805.212050060	124 465,10 Kč		500	600	50	12	M12	20	M16	M12	M16	18	300	400	200	–	250	200	75	25	200	4	9	.step
K0805.212050075	165 944,50 Kč		500	750	50	12	M12	20	M16	M12	M16	18	300	400	200	–	250	200	75	25	260	4	12	.step
K0805.212063070	172 866,70 Kč		630	700	50	12	M12	25	M16	M16	M16	18	350	500	400	–	315	200	100	25	288	5	11	.step
K0805.212063085	235 653,60 Kč		630	850	50	12	M12	25	M16	M16	M16	18	350	500	400	–	315	200	100	25	360	5	14	.step
K0805.212080080	264 478,20 Kč		800	800	50	12	M12	25	M16	M16	M16	18	500	640	600	400	400	300	135	25	504	8	13	.step
K0805.212080100	366 446,10 Kč		800	100	50	12	M12	25	M16	M16	M16	18	500	640	600	400	400	300	135	25	648	8	17	.step
K0805.212100100	432 126,20 Kč		1000	1000	55	12	M12	25	M20	M20	M16	18	600	800	200	–	500	400	165	25	792	10	17	.step
K0805.212100125	533 553,30 Kč		1000	1250	55	12	M12	25	M20	M20	M16	18	600	800	200	–	500	400	165	25	1012	10	22	.step
K0805.216030050	64 544,50 Kč		300	500	50	16	M16	20	M12	M10	M12	15	150	250	200	–	150	100	40	0	64	1	7	.step
K0805.216040050	87 014,70 Kč		400	500	50	16	M16	20	M16	M12	M16	18	250	320	300	200	200	150	55	25	128	3	7	.step
K0805.216040065	121 571,80 Kč		400	650	50	16	M16	20	M16	M12	M16	18	250	320	300	200	200	150	55	25	176	3	10	.step
K0805.216050060	126 763,50 Kč		500	600	50	16	M16	20	M16	M12	M16	18	300	400	200	–	250	200	75	25	200	4	9	.step
Objednací kód	Základní cena bez DPH	Objednat	L	H	H1	D	D1	D2	D3	D4	D5	H3	L1	L2	L3	L4	L5	L6	L7	L11	Počet rastrových otvorů	NL=počet montážních otvorů	NB=počet montážních otvorů	.step
K0805.216050075	168 810,70 Kč		500	750	50	16	M16	20	M16	M12	M16	18	300	400	200	–	250	200	75	25	260	4	12	.step
K0805.216063070	175 733,00 Kč		630	700	50	16	M16	20	M16	M16	M16	18	350	500	400	–	315	200	100	25	288	5	11	.step
K0805.216063085	240 277,40 Kč		630	850	50	16	M16	20	M16	M16	M16	18	350	500	400	–	315	200	100	25	360	5	14	.step
K0805.216080080	270 805,60 Kč		800	800	50	16	M16	20	M16	M16	M16	18	500	640	600	400	400	300	135	25	504	8	13	.step
K0805.216080100	374 531,00 Kč		800	1000	50	16	M16	20	M16	M16	M16	18	500	640	600	400	400	300	135	25	648	8	17	.step
K0805.216100100	440 779,00 Kč		1000	1000	55	16	M16	20	M20	M20	M16	18	600	800	200	–	500	400	165	25	792	10	17	.step
K0805.216100125	542 773,90 Kč		1000	1250	55	16	M16	20	M20	M20	M16	18	600	800	200	–	500	400	165	25	1012	10	22	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
