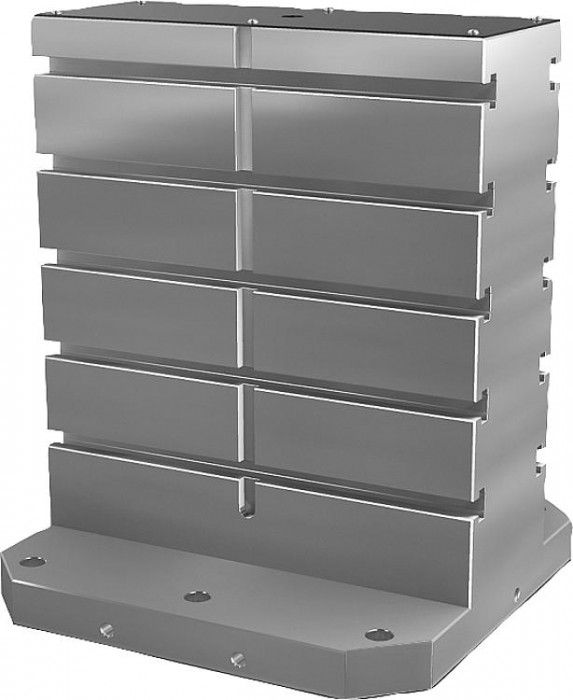

Upínací úhelníky z šedé litiny oboustranné s T-drážkami

Name: Upínací úhelníky z šedé litiny oboustranné s T-drážkami
Brand: Kipp
SKU: K0803
Availability: InStock

Novinka

Popis produktu

Kód:	K0803
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínací úhelníky z šedé litiny oboustranné s T-drážkami | K0803
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list K0803 Upínací úhelníky z šedé litiny oboustranné s T-drážkami

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	L	H	H1	D2	D3	D4	D5	H3	L1	L2	L3	L4	L5	L6	L7	L8	L9	L11	BN = šířka drážky	NB = počet montážních otvorů
K0803.314040050	83 858,90 Kč	101 469,27 Kč		.step	400	500	50	20	M16	M12	M16	18	150	320	300	200	200	150	55	–	100	25	14	3
K0803.314040065	111 393,00 Kč	134 785,53 Kč		.step	400	650	50	20	M16	M12	M16	18	150	320	300	200	200	150	55	–	100	25	14	4
K0803.314050060	127 591,20 Kč	154 385,35 Kč		.step	500	600	50	20	M16	M12	M16	18	200	400	200	–	250	200	75	–	100	25	14	4
K0803.314050075	155 726,20 Kč	188 428,70 Kč		.step	500	750	50	20	M16	M12	M16	18	200	400	200	–	250	200	75	–	100	25	14	5
K0803.314063070	180 883,90 Kč	218 869,52 Kč		.step	630	700	50	25	M16	M16	M16	18	250	500	400	–	315	200	100	–	125	25	14	4
K0803.314063085	218 005,80 Kč	263 787,02 Kč		.step	630	850	50	25	M16	M16	M16	18	250	500	400	–	315	200	100	–	125	25	14	5
K0803.314080080	240 759,70 Kč	291 319,24 Kč		.step	800	800	50	25	M16	M16	M16	18	300	640	600	400	400	300	135	–	150	25	14	4
K0803.314080100	301 263,80 Kč	364 529,20 Kč		.step	800	1000	50	25	M16	M16	M16	18	300	640	600	400	400	300	135	–	150	25	14	5
K0803.314100100	377 938,60 Kč	457 305,71 Kč		.step	1000	1000	55	25	M20	M20	M16	18	350	800	600	200	500	400	165	400	160	25	14	5
K0803.314100125	437 841,80 Kč	529 788,58 Kč		.step	1000	1250	55	25	M20	M20	M16	18	350	800	600	200	500	400	165	400	160	25	14	6
K0803.318040050	83 858,90 Kč	101 469,27 Kč		.step	400	500	50	20	M16	M12	M16	18	150	320	300	200	200	150	55	–	100	25	18	3
K0803.318040065	111 393,00 Kč	134 785,53 Kč		.step	400	650	50	20	M16	M12	M16	18	150	320	300	200	200	150	55	–	100	25	18	4
K0803.318050060	127 591,20 Kč	154 385,35 Kč		.step	500	600	50	20	M16	M12	M16	18	200	400	200	–	250	200	75	–	100	25	18	4
K0803.318050075	162 910,20 Kč	197 121,34 Kč		.step	500	750	50	20	M16	M12	M16	18	200	400	200	–	250	200	75	–	100	25	18	5
K0803.318063070	180 883,90 Kč	218 869,52 Kč		.step	630	700	50	25	M16	M16	M16	18	250	500	400	–	315	200	100	–	125	25	18	4
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	L	H	H1	D2	D3	D4	D5	H3	L1	L2	L3	L4	L5	L6	L7	L8	L9	L11	BN = šířka drážky	NB = počet montážních otvorů
K0803.318063085	227 593,60 Kč	275 388,26 Kč		.step	630	850	50	25	M16	M16	M16	18	250	500	400	–	315	200	100	–	125	25	18	5
K0803.318080080	240 759,70 Kč	291 319,24 Kč		.step	800	800	50	25	M16	M16	M16	18	300	640	600	400	400	300	135	–	150	25	18	4
K0803.318080100	313 856,20 Kč	379 766,00 Kč		.step	800	1000	50	25	M16	M16	M16	18	300	640	600	400	400	300	135	–	150	25	18	5
K0803.318100100	377 938,60 Kč	457 305,71 Kč		.step	1000	1000	55	25	M20	M20	M16	18	350	800	600	200	500	400	165	400	160	25	18	5
K0803.318100125	437 841,80 Kč	529 788,58 Kč		.step	1000	1250	55	25	M20	M20	M16	18	350	800	600	200	500	400	165	400	160	25	18	6
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Materiál	GJL 300.
Provedení	Dosedací a upínací plochy přesně obrobené.
Upozornění	Upínací kostky s T-drážkami se používají k namontování modulárních přípravků na horizontálních strojích. Přesné rozteče drážek v podélném a příčném směru zaručují vysokou reprodukční přesnost upnutí. Upínací kostky jsou přizpůsobeny stolům obráběcích strojů podle DIN55201 a JIS6337–1980. Středicí čepy k vymezení palet na strojní stoly podle DIN 55201 objednávejte samostatně. Dodání včetně šroubů s okem pro přepravu. Další rozměry na poptávku.
Odkaz na výkres	Průchozí otvor pro šroub s válcovou hlavou DIN 912 (D3/D4)
