Aretační prvky z ušlechtilé oceli nebo nerezové oceli

Name: Aretační prvky z ušlechtilé oceli nebo nerezové oceli
Brand: Kipp
SKU: K1446
Availability: InStock

Novinka

Popis produktu

Kód:	K1446
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretační prvky z ušlechtilé oceli nebo nerezové oceli | K1446
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list K1446 Aretační prvky z ušlechtilé oceli nebo nerezové oceli

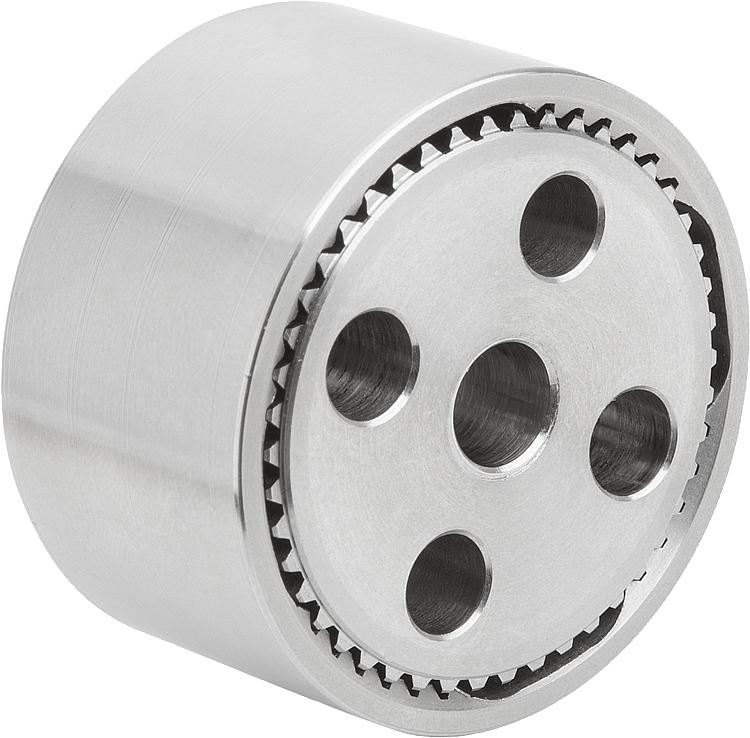

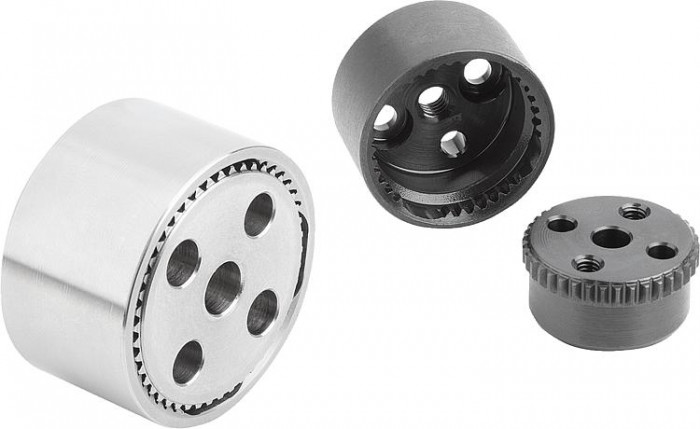

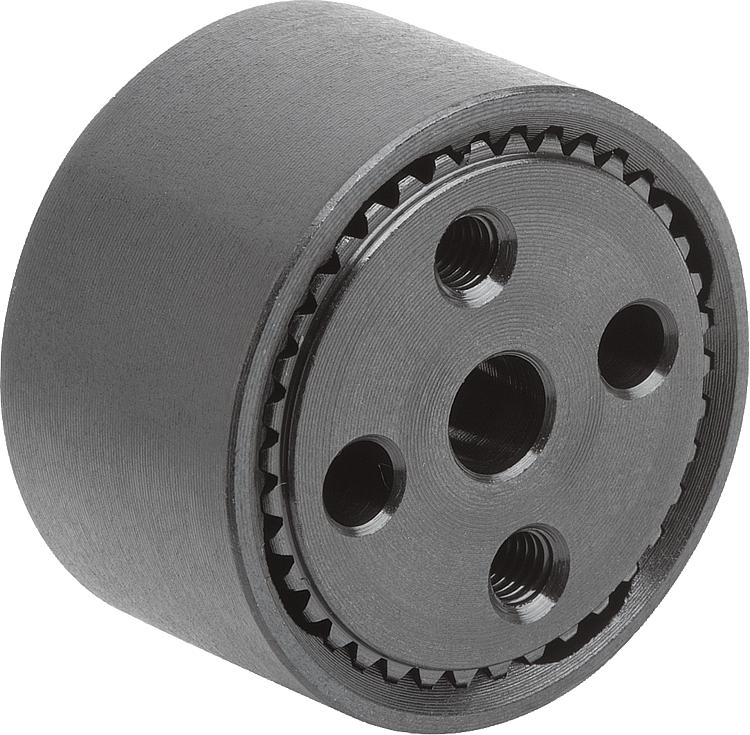

Popis výrobku	Aretační prvky se používají ke vzájemnému tvarovému spojení dvou dílů v libovolných úhlových polohách. Aretační prvky s vnitřním ozubením (provedení A-D) lze s aretačními prvky s vnějším ozubením (provedení E-H) podle konkrétního případu aplikace a možnosti montáže libovolně vzájemně kombinovat. Tlačná pružina podporuje rychlé přemístění do nové úhlové polohy.
Materiál	Aretační prvek, ocel 1.0718 nebo ušlechtilá ocel 1.4305. Pružina, nerezová ocel 1.4310. Šroub s válcovou hlavou , ocel nebo ušlechtilé oceli A 2.
Provedení	Aretační prvek, z oceli, brynýrovaný nebo z ušlechtilé oceli bez povrchové úpravy. Pružina, bez povrchové úpravy. Šrouby s válcovou hlavou, z oceli, třída pevnosti 8.8, začerněné nebo z nerezové oceli A2–70, bez povrchové úpravy.
Pokyny k objednání	U aretačních prvků s vnitřním ozubením provedení A a B jsou vždy zahrnuty 2 šrouby s válcovou hlavou s vnitřním šestihranem M3×8 resp. M5×10, součástí dodávky. U aretačních prvků s vnějším ozubením (provedení E-H) je součástí dodávky vždy tlačná pružina z ušlechtilé oceli.
Upozornění	K upevnění aretačních prvků tvaru A nebo B je třeba použít šroub s válcovou hlavou podle normy DIN 7984 s vnitřním šestihranem, nízká hlava.
Funkce	Aretační prvky se používají k rotačnímu nastavení konstrukčních dílů. Možnosti upevnění lze sestavovat podle účelu použití.
Příslušenství	Šrouby s válcovou hlavou DIN 912/DIN EN ISO 4762 Šroub s válcovou hlavou DIN 6912

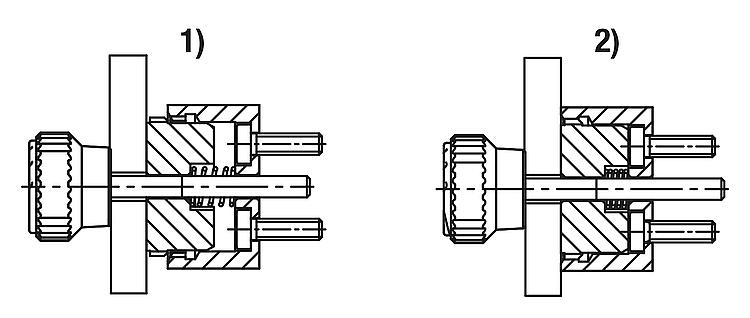

Odkaz na výkres	Provedení A: vnitřní ozubení, středový závitový otvor, 2× zapuštění pro šroub s nízkou válcovou hlavou, 2× lícovaný otvor Provedení B: vnitřní ozubení, středový průchozí otvor, 2× zapuštění pro šroub s nízkou válcovou hlavou, 2× lícovaný otvor Provedení C: vnitřní ozubení, středový závitový otvor, 2× závitový otvor, 2× lícovaný otvor Provedení D: vnitřní ozubení, středový průchozí otvor, 2× závitový otvor, 2× lícovaný otvor Provedení E: vnější ozubení, středový závitový otvor, 2× zapuštění pro šroub s válcovou hlavou, 2× lícovaný otvor Provedení F: vnější ozubení, středový průchozí otvor, 2× zapuštění pro šroub s válcovou hlavou, 2× lícovaný otvor Provedení G: vnější ozubení, středový závitový otvor, 2× závitový otvor, 2× lícovaný otvor Provedení H: vnější ozubení, středový průchozí otvor, 2× závitový otvor, 2× lícovaný otvor ve vysunuté poloze v zasunuté poloze

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál základního tělesa	B2	B3	D1	D2	D3	D3 pro šroub se zápustnou hlavou ISO 10642	D4	H	počet zubů
K1446.12338	318,80 Kč	385,75 Kč		.step	A	ocel	12	12	M4	3H8		M3	23	13,5	38
K1446.13346	380,20 Kč	460,04 Kč		.step	A	ocel	18	18	M6	5H8		M5	33	19	46
K1446.22338	318,80 Kč	385,75 Kč		.step	B	ocel	12	12	4,2	3H8		M3	23	13,5	38
K1446.23346	380,20 Kč	460,04 Kč		.step	B	ocel	18	18	6,2	5H8		M5	33	19	46
K1446.32338	327,80 Kč	396,64 Kč		.step	C	ocel	12	12	M4	3H8	M3		23	13,5	38
K1446.33346	391,40 Kč	473,59 Kč		.step	C	ocel	18	18	M6	5H8	M5		33	19	46
K1446.42338	327,80 Kč	396,64 Kč		.step	D	ocel	12	12	4,2	3H8	M3		23	13,5	38
K1446.43346	391,40 Kč	473,59 Kč		.step	D	ocel	18	18	6,2	5H8	M5		33	19	46
K1446.52338	318,80 Kč	385,75 Kč		.step	E	ocel	12	12	M4	3H8		M3	23	9,5	38
K1446.53346	380,20 Kč	460,04 Kč		.step	E	ocel	18	18	M6	5H8		M5	33	13	46
K1446.62338	318,80 Kč	385,75 Kč		.step	F	ocel	12	12	4,2	3H8		M3	23	9,5	38
K1446.63346	380,20 Kč	460,04 Kč		.step	F	ocel	18	18	6,2	5H8		M5	33	13	46
K1446.72338	318,80 Kč	385,75 Kč		.step	G	ocel	12	12	M4	3H8	M3		23	9,5	38
K1446.73346	380,20 Kč	460,04 Kč		.step	G	ocel	18	18	M4	5H8	M5		33	13	46
K1446.82338	318,80 Kč	385,75 Kč		.step	H	ocel	12	12	4,2	3H8	M3		23	9,5	38
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál základního tělesa	B2	B3	D1	D2	D3	D3 pro šroub se zápustnou hlavou ISO 10642	D4	H	počet zubů
K1446.83346	380,20 Kč	460,04 Kč		.step	H	ocel	18	18	6,2	5H8	M5		33	13	46
K1446.112338	423,40 Kč	512,31 Kč		.step	A	nerezová ocel	12	12	M4	3H8		M3	23	13,5	38
K1446.113346	498,80 Kč	603,55 Kč		.step	A	nerezová ocel	18	18	M6	5H8		M5	33	19	46
K1446.122338	423,40 Kč	512,31 Kč		.step	B	nerezová ocel	12	12	4,2	3H8		M3	23	13,5	38
K1446.123346	498,80 Kč	603,55 Kč		.step	B	nerezová ocel	18	18	6,2	5H8		M5	33	19	46
K1446.132338	434,90 Kč	526,23 Kč		.step	C	nerezová ocel	12	12	M4	3H8	M3		23	13,5	38
K1446.133346	512,70 Kč	620,37 Kč		.step	C	nerezová ocel	18	18	M6	5H8	M5		33	19	46
K1446.142338	434,90 Kč	526,23 Kč		.step	D	nerezová ocel	12	12	4,2	3H8	M3		23	13,5	38
K1446.143346	512,70 Kč	620,37 Kč		.step	D	nerezová ocel	18	18	6,2	5H8	M5		33	19	46
K1446.152338	423,40 Kč	512,31 Kč		.step	E	nerezová ocel	12	12	M4	3H8		M3	23	9,5	38
K1446.153346	498,80 Kč	603,55 Kč		.step	E	nerezová ocel	18	18	M6	5H8		M5	33	13	46
K1446.162338	423,40 Kč	512,31 Kč		.step	F	nerezová ocel	12	12	4,2	3H8		M3	23	9,5	38
K1446.163346	498,80 Kč	603,55 Kč		.step	F	nerezová ocel	18	18	6,2	5H8		M5	33	13	46
K1446.172338	423,40 Kč	512,31 Kč		.step	G	nerezová ocel	12	12	M4	3H8	M3		23	9,5	38
K1446.173346	498,80 Kč	603,55 Kč		.step	G	nerezová ocel	18	18	M4	5H8	M5		33	13	46
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál základního tělesa	B2	B3	D1	D2	D3	D3 pro šroub se zápustnou hlavou ISO 10642	D4	H	počet zubů
K1446.182338	423,40 Kč	512,31 Kč		.step	H	nerezová ocel	12	12	4,2	3H8	M3		23	9,5	38
K1446.183346	498,80 Kč	603,55 Kč		.step	H	nerezová ocel	18	18	6,2	5H8	M5		33	13	46
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
