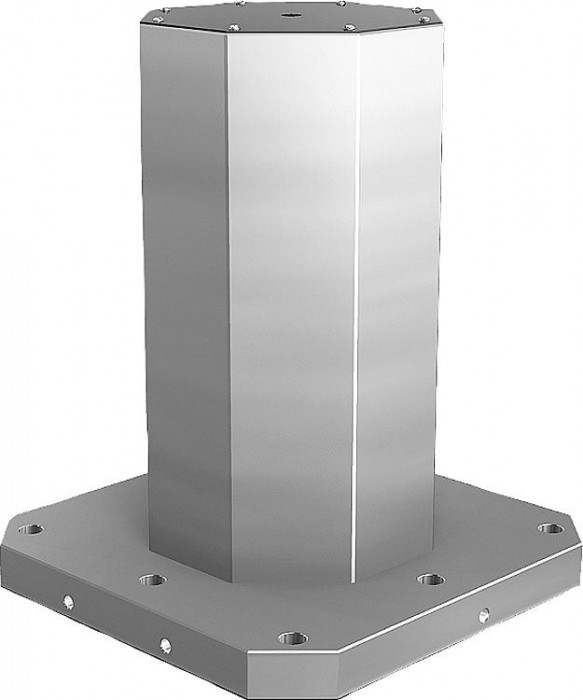

Upínací věže z šedé litiny 8stranné s hrubovanými upínacími plochami

Name: Upínací věže z šedé litiny 8stranné s hrubovanými upínacími plochami
Brand: Kipp
SKU: K1535
Availability: InStock

Novinka

Popis produktu

Kód:	K1535
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínací věže z šedé litiny 8stranné s hrubovanými upínacími plochami | K1535
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list K1535 Upínací věže z šedé litiny 8stranné s hrubovanými upínacími plochami

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	L	H	H1	D2	D3	D4	D5	L1	L2	L3	L4	L5	L6	L7	L8
K1535.10040050	70 064,50 Kč	84 778,05 Kč		.step	400	500	50	20	M16	M12	M16	251	320	300	200	200	150	55	103,4
K1535.10040065	82 657,00 Kč	100 014,97 Kč		.step	400	650	50	20	M16	M12	M16	251	320	300	200	200	150	55	103,4
K1535.10050060	93 419,40 Kč	113 037,47 Kč		.step	500	600	50	20	M16	M12	M16	301	400	200	–	250	200	75	124,4
K1535.10050075	108 989,20 Kč	131 876,93 Kč		.step	500	750	50	20	M16	M12	M16	301	400	200	–	250	200	75	124,4
K1535.10063070	131 770,50 Kč	159 442,31 Kč		.step	630	700	50	25	M16	M16	M16	351	500	400	–	315	200	100	145,4
K1535.10063085	149 143,20 Kč	180 463,27 Kč		.step	630	850	50	25	M16	M16	M16	351	500	400	–	315	200	100	145,4
K1535.10080080	192 247,20 Kč	232 619,11 Kč		.step	800	800	50	25	M16	M16	M16	501	640	600	400	400	300	135	207,4
K1535.10080100	225 189,80 Kč	272 479,66 Kč		.step	800	1000	50	25	M16	M16	M16	501	640	600	400	400	300	135	207,4
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Materiál	GJL 300.
Provedení	Dosedací a upínací plochy přesně obrobené. Upínací plochy jsou hrubované s přídavkem 1 mm.
Upozornění	Upínací věže s hrubovanými upínacími plochami poskytují rychlou a hospodárnou možnost vytvářet základní tělesa se specifickými rastrovými či individuálními otvory. Noha má konečné opracování pro montáž na strojní stůl. Upínací plochy si zákazník může obrobit na konečný rozměr. Upínací věže jsou přizpůsobeny strojním stolům obráběcích strojů podle DIN 55201 a JIS6337–1980. Středicí čepy k vymezení palet na strojních stolech podle DIN 55201 je nutné objednávat samostatně. Dodání včetně šroubů s okem pro přepravu. Další rozměry na poptávku.
Na vyžádání	další rozměry.
Odkaz na výkres	Průchozí otvor pro šroub s válcovou hlavou DIN 912 (D3/D4)
