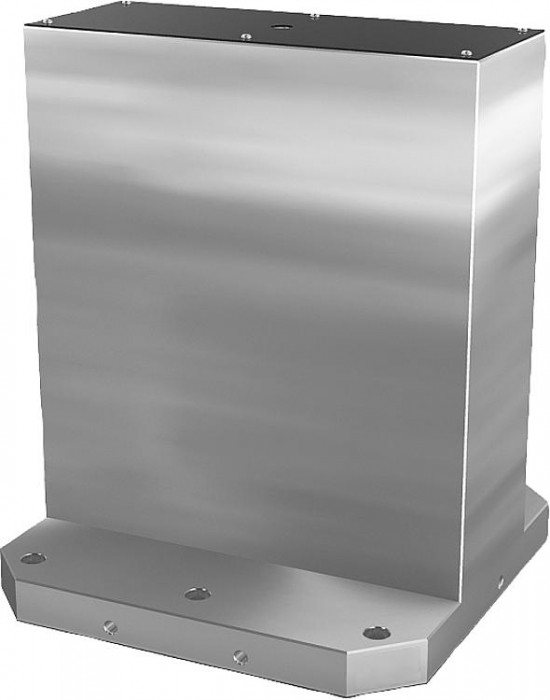

Upínací úhelníky z šedé litiny, oboustranné s hrubovanými upínacími plochami

Name: Upínací úhelníky z šedé litiny, oboustranné s hrubovanými upínacími plochami
Brand: Kipp
SKU: K0803
Availability: InStock

Novinka

Popis produktu

Kód:	K0803
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínací úhelníky z šedé litiny, oboustranné s hrubovanými upínacími plochami | K0803
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list K0803 Upínací úhelníky z šedé litiny, oboustranné s hrubovanými upínacími plochami

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	L	H	H1	D2	D3	D4	D5	H3	L1	L2	L3	L4	L5	L6	L7	L8	L11
K0803.100030050	50 916,30 Kč	61 608,72 Kč		.step	300	500	50	20	M12	M10	M12	15	81	250	200	–	150	100	40	–	0
K0803.100040050	59 903,10 Kč	72 482,75 Kč		.step	400	500	50	20	M16	M12	M16	18	151	320	300	200	200	150	55	–	25
K0803.100040065	77 849,50 Kč	94 197,90 Kč		.step	400	650	50	20	M16	M12	M16	18	151	320	300	200	200	150	55	–	25
K0803.100050060	88 038,20 Kč	106 526,22 Kč		.step	500	600	50	20	M16	M12	M16	18	201	400	200	–	250	200	75	–	25
K0803.100050075	107 213,70 Kč	129 728,58 Kč		.step	500	750	50	20	M16	M12	M16	18	201	400	200	–	250	200	75	–	25
K0803.100063070	128 765,70 Kč	155 806,50 Kč		.step	630	700	50	25	M16	M16	M16	18	251	500	400	–	315	200	100	–	25
K0803.100063085	158 102,70 Kč	191 304,27 Kč		.step	630	850	50	25	M16	M16	M16	18	251	500	400	–	315	200	100	–	25
K0803.100080080	182 085,80 Kč	220 323,82 Kč		.step	800	800	50	25	M16	M16	M16	18	301	640	600	400	400	300	135	–	25
K0803.100080100	226 992,60 Kč	274 661,05 Kč		.step	800	1000	50	25	M16	M16	M16	18	301	640	600	400	400	300	135	–	25
K0803.100100100	289 873,10 Kč	350 746,45 Kč		.step	1000	1000	55	25	M20	M20	M16	18	351	800	600	200	500	400	165	–	25
K0803.100100125	349 175,30 Kč	422 502,11 Kč		.step	1000	1250	55	25	M20	M20	M16	18	351	800	600	200	500	400	165	–	25
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Materiál	GJL 300.
Provedení	Dosedací a upínací plochy přesně obrobené. Upínací plochy jsou hrubované s přídavkem 1 mm.
Upozornění	Upínací úhelníky s hrubovanými upínacími plochami poskytují rychlou a hospodárnou možnost vytvářet základní tělesa se specifickými rastrovými či individuálními otvory. Noha má konečné opracování pro montáž na strojní stůl. Dvě upínací plochy si zákazník může obrobit na konečný rozměr. Upínací úhelníky jsou přizpůsobeny strojním stolům obráběcích strojů podle DIN 55201 a JIS6337–1980. Středicí čepy k vymezení palet na strojních stolech podle DIN 55201 je nutné objednávat samostatně. Dodání včetně šroubů s okem pro přepravu. Další rozměry na poptávku.
Odkaz na výkres	Průchozí otvor pro šroub s válcovou hlavou DIN 912 (D3/D4)
