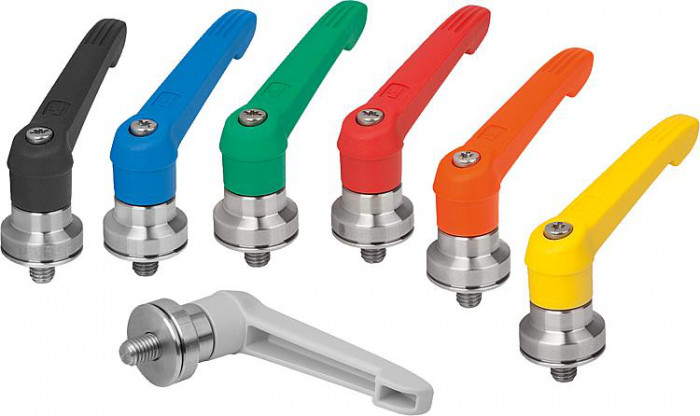

Upínací páky z plastu s vnějším závitem a zesilovačem upínací síly

Novinka

Popis produktu

Kód:	06611-10
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Aktuálně může docházet u některých položek k opoždění dodacího termínu z důvodu stěhování skladů u dodavatele v Německu. Děkujeme za pochopení
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínací páky z plastu s vnějším závitem a zesilovačem upínací síly | 06611-10
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list 06611–10 Upínací páky z plastu s vnějším závitem a zesilovačem upínací síly

Varianty
Technické parametry

Popis výrobku	U upínacích pák s integrovaným zesilovačem upínací síly lze zvýšit upínací sílu v poměru ke standardním upínacím pákám až o 75 %. Dále lze tento výrobek použít i pro osoby s omezenou silou ruky (např. při rehabilitaci), aby s malým vynaložením síly docílily srovnatelné upínací síly. K uvolnění upínací páky je rovněž nutná menší ruční síla. Zvýšení upínací síly se dosahuje zabudovaným axiálním jehlovým ložiskem, které při upínání vyvozuje velmi malé plošné tření na pevné dosedací ploše. Kalené příložné kotouče jsou dimenzovány na vysoké upínací síly a ložisko svou vysokou nosností zaručuje dlouhou životnost. Díky velké, pevné dosedací ploše je upnutý díl trvale chráněn. Podložka již není více zapotřebí. Díky modulárnímu uspořádání lze dodávat nestandardní provedení.
Materiál	Držadlo z umělé hmoty vyztužené skelnými vlákny s ozubeným prstencem ze zinkové slitiny. Ocelové části z nerezu 1.4305.
Provedení	Ocelové části bez povrchové úpravy. Axiální jehlové ložisko s kalenými a broušenými příložnými kotouči.
Způsob ovládání	Ovládací páka je ozubeným věncem v neovládaném stavu zaklesnuta do ozubené vložky, a tím lze závit upevnit nebo povolit. Nadzvednutím ovládací rukojeti ji lze přemístit do jiné polohy a silou pružiny opět zaklesnout do ozubeného věnce.
Použití	Výroba strojů přístrojů a zařízení, oblast rehabilitace.
Přednosti	Výrazné zvýšení upínacích sil při stejném utahovacím momentu. Kvalitní axiální jehlové ložisko s vysokou nosností a dlouhou životností. Nepohyblivá dosedací plocha chrání konstrukční díl.
Na vyžádání	Nestandardní provedení. Další délky závitů.
Odkaz na výkres	Zaoblené ukončení závitu podle DIN 78

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Barva základního tělesa	X	D2	H	H2	H3	H4	A	A1	B	L	.step
06611-10-2081X10	711,70 Kč		tmavošedá RAL 7021	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	10	.step
06611-10-2081X20	711,70 Kč		tmavošedá RAL 7021	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	20	.step
06611-10-2081X30	711,70 Kč		tmavošedá RAL 7021	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	30	.step
06611-10-2081X40	725,80 Kč		tmavošedá RAL 7021	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	40	.step
06611-10-3101X15	743,50 Kč		tmavošedá RAL 7021	M10	30	47	34	63,4	67,9	80	95	11,1	15	.step
06611-10-3101X30	743,50 Kč		tmavošedá RAL 7021	M10	30	47	34	63,4	67,9	80	95	11,1	30	.step
06611-10-3101X40	757,70 Kč		tmavošedá RAL 7021	M10	30	47	34	63,4	67,9	80	95	11,1	40	.step
06611-10-3101X50	757,70 Kč		tmavošedá RAL 7021	M10	30	47	34	63,4	67,9	80	95	11,1	50	.step
06611-10-4101X20	803,30 Kč		tmavošedá RAL 7021	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	20	.step
06611-10-4101X30	803,30 Kč		tmavošedá RAL 7021	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	30	.step
06611-10-4101X40	838,10 Kč		tmavošedá RAL 7021	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	40	.step
06611-10-4101X50	838,10 Kč		tmavošedá RAL 7021	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	50	.step
06611-10-5121X20	925,90 Kč		tmavošedá RAL 7021	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	20	.step
06611-10-5121X30	925,90 Kč		tmavošedá RAL 7021	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	30	.step
06611-10-5121X40	978,30 Kč		tmavošedá RAL 7021	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	40	.step
Objednací kód	Základní cena bez DPH	Objednat	Barva základního tělesa	X	D2	H	H2	H3	H4	A	A1	B	L	.step
06611-10-5121X50	978,30 Kč		tmavošedá RAL 7021	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	50	.step
06611-10-2082X10	711,70 Kč		čistě oranžová RAL 2004	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	10	.step
06611-10-2082X20	711,70 Kč		čistě oranžová RAL 2004	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	20	.step
06611-10-2082X30	711,70 Kč		čistě oranžová RAL 2004	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	30	.step
06611-10-2082X40	725,80 Kč		čistě oranžová RAL 2004	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	40	.step
06611-10-3102X15	743,50 Kč		čistě oranžová RAL 2004	M10	30	47	34	63,4	67,9	80	95	11,1	15	.step
06611-10-3102X30	743,50 Kč		čistě oranžová RAL 2004	M10	30	47	34	63,4	67,9	80	95	11,1	30	.step
06611-10-3102X40	757,70 Kč		čistě oranžová RAL 2004	M10	30	47	34	63,4	67,9	80	95	11,1	40	.step
06611-10-3102X50	757,70 Kč		čistě oranžová RAL 2004	M10	30	47	34	63,4	67,9	80	95	11,1	50	.step
06611-10-4102X20	803,30 Kč		čistě oranžová RAL 2004	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	20	.step
06611-10-4102X30	803,30 Kč		čistě oranžová RAL 2004	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	30	.step
06611-10-4102X40	838,10 Kč		čistě oranžová RAL 2004	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	40	.step
06611-10-4102X50	838,10 Kč		čistě oranžová RAL 2004	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	50	.step
06611-10-5122X20	925,90 Kč		čistě oranžová RAL 2004	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	20	.step
06611-10-5122X30	925,90 Kč		čistě oranžová RAL 2004	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	30	.step
Objednací kód	Základní cena bez DPH	Objednat	Barva základního tělesa	X	D2	H	H2	H3	H4	A	A1	B	L	.step
06611-10-5122X40	978,30 Kč		čistě oranžová RAL 2004	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	40	.step
06611-10-5122X50	978,30 Kč		čistě oranžová RAL 2004	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	50	.step
06611-10-20816X10	711,70 Kč		řepkově žlutá RAL 1021	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	10	.step
06611-10-20816X20	711,70 Kč		řepkově žlutá RAL 1021	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	20	.step
06611-10-20816X30	711,70 Kč		řepkově žlutá RAL 1021	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	30	.step
06611-10-20816X40	725,80 Kč		řepkově žlutá RAL 1021	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	40	.step
06611-10-31016X15	743,50 Kč		řepkově žlutá RAL 1021	M10	30	47	34	63,4	67,9	80	95	11,1	15	.step
06611-10-31016X30	743,50 Kč		řepkově žlutá RAL 1021	M10	30	47	34	63,4	67,9	80	95	11,1	30	.step
06611-10-31016X40	757,70 Kč		řepkově žlutá RAL 1021	M10	30	47	34	63,4	67,9	80	95	11,1	40	.step
06611-10-31016X50	757,70 Kč		řepkově žlutá RAL 1021	M10	30	47	34	63,4	67,9	80	95	11,1	50	.step
06611-10-41016X20	803,30 Kč		řepkově žlutá RAL 1021	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	20	.step
06611-10-41016X30	803,30 Kč		řepkově žlutá RAL 1021	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	30	.step
06611-10-41016X40	838,10 Kč		řepkově žlutá RAL 1021	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	40	.step
06611-10-41016X50	838,10 Kč		řepkově žlutá RAL 1021	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	50	.step
06611-10-51216X20	925,90 Kč		řepkově žlutá RAL 1021	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	20	.step
Objednací kód	Základní cena bez DPH	Objednat	Barva základního tělesa	X	D2	H	H2	H3	H4	A	A1	B	L	.step
06611-10-51216X30	925,90 Kč		řepkově žlutá RAL 1021	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	30	.step
06611-10-51216X40	978,30 Kč		řepkově žlutá RAL 1021	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	40	.step
06611-10-51216X50	978,30 Kč		řepkově žlutá RAL 1021	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	50	.step
06611-10-20886X10	711,70 Kč		signální zelená RAL 6032	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	10	.step
06611-10-20886X20	711,70 Kč		signální zelená RAL 6032	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	20	.step
06611-10-20886X30	711,70 Kč		signální zelená RAL 6032	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	30	.step
06611-10-20886X40	725,80 Kč		signální zelená RAL 6032	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	40	.step
06611-10-31086X15	743,50 Kč		signální zelená RAL 6032	M10	30	47	34	63,4	67,9	80	95	11,1	15	.step
06611-10-31086X30	743,50 Kč		signální zelená RAL 6032	M10	30	47	34	63,4	67,9	80	95	11,1	30	.step
06611-10-31086X40	757,70 Kč		signální zelená RAL 6032	M10	30	47	34	63,4	67,9	80	95	11,1	40	.step
06611-10-31086X50	757,70 Kč		signální zelená RAL 6032	M10	30	47	34	63,4	67,9	80	95	11,1	50	.step
06611-10-41086X20	803,30 Kč		signální zelená RAL 6032	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	20	.step
06611-10-41086X30	803,30 Kč		signální zelená RAL 6032	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	30	.step
06611-10-41086X40	838,10 Kč		signální zelená RAL 6032	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	40	.step
06611-10-41086X50	838,10 Kč		signální zelená RAL 6032	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	50	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
