Upínací páky ze zinku s vnitřním závitem a zesilovačem upínací síly

Novinka

Popis produktu

Kód:	06451-10
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Aktuálně může docházet u některých položek k opoždění dodacího termínu z důvodu stěhování skladů u dodavatele v Německu. Děkujeme za pochopení
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínací páky ze zinku s vnitřním závitem a zesilovačem upínací síly | 06451-10
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list 06451–10 Upínací páky ze zinku s vnitřním závitem a zesilovačem upínací síly

Varianty
Technické parametry

Popis výrobku	U upínacích pák s integrovaným zesilovačem upínací síly lze zvýšit upínací sílu v poměru ke standardním upínacím pákám až o 75 %. Dále lze tento výrobek použít i pro osoby s omezenou silou ruky (např. při rehabilitaci), aby s malým vynaložením síly docílily srovnatelné upínací síly. K uvolnění upínací páky je rovněž nutná menší ruční síla. Zvýšení upínací síly se dosahuje zabudovaným axiálním jehlovým ložiskem, které při upínání vyvozuje velmi malé plošné tření na pevné dosedací ploše. Kalené příložné kotouče jsou dimenzovány na vysoké upínací síly a ložisko svou vysokou nosností zaručuje dlouhou životnost. Díky velké, pevné dosedací ploše je upnutý díl trvale chráněn. Podložka již není více zapotřebí.
Materiál	Rukojeť páky zinkový tlakový odlitek podle DIN EN 12844. Ocelové části z nerezu 1.4305.

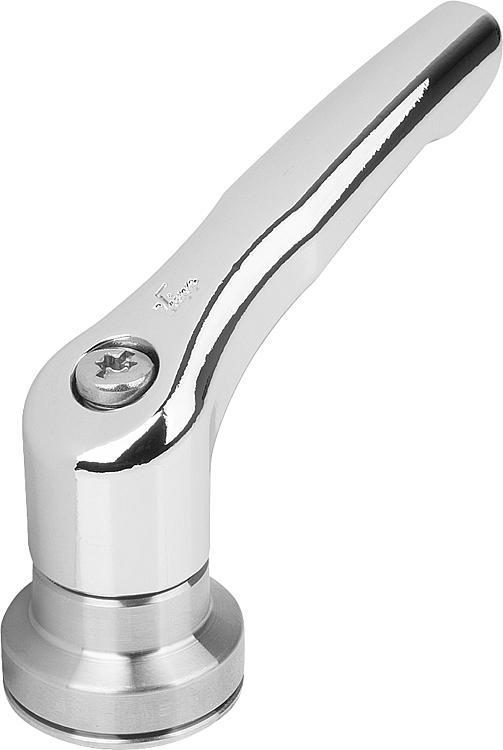

Provedení	Ovládací páka potažena umělou hmotou nebo chromována do vysokého lesku. Ocelové části bez povrchové úpravy. Axiální jehlové ložisko s kalenými a broušenými příložnými kotouči.

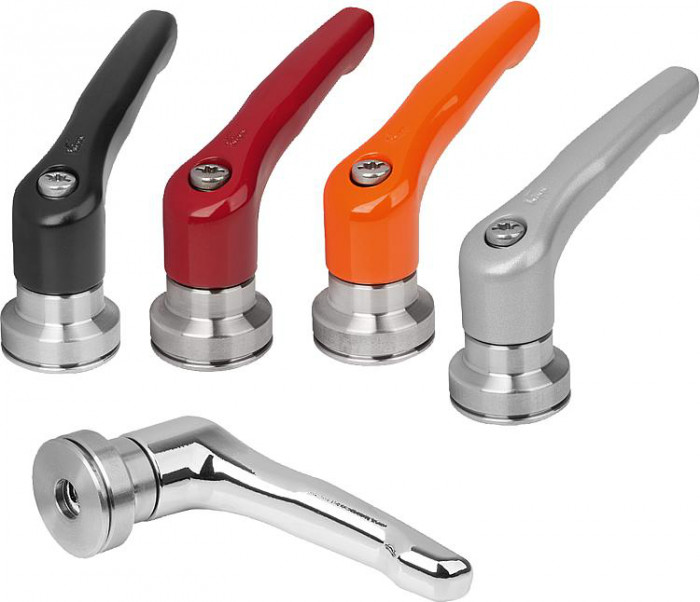

Upozornění	Sériově se dodává: černá matná, oranžová RAL 2004, rubínově červená RAL 3003, stříbrná metalíza, chromováno do vysokého lesku.
Způsob ovládání	Ovládací páka je v neovládaném stavu zaklesnuta ozubeným věncem do závitové vložky. Nadzvednutím ovládací rukojeti ji lze přemístit do jiné polohy a silou pružiny opět zaklesnout do ozubeného věnce.
Použití	Výroba strojů přístrojů a zařízení, oblast rehabilitace.
Přednosti	Výrazné zvýšení upínacích sil při stejném utahovacím momentu. Kvalitní axiální jehlové ložisko s vysokou nosností a dlouhou životností. Nepohyblivá dosedací plocha chrání konstrukční díl.
Na vyžádání	Jiná barevná provedení.

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Barva základního tělesa	X	D2	H	H2	H3	H4	A	A1	B	T	T1	.step
06451-10-2081	729,10 Kč		černá sametově matná	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10	.step
06451-10-3101	778,60 Kč		černá sametově matná	M10	30	47	33,9	64,6	68,6	80	95	11,2	24	10	.step
06451-10-4101	849,00 Kč		černá sametově matná	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10	.step
06451-10-5121	932,90 Kč		černá sametově matná	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10	.step
06451-10-2082	729,10 Kč		čistě oranžová RAL 2004	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10	.step
06451-10-3102	778,60 Kč		čistě oranžová RAL 2004	M10	30	47	33,9	64,6	68,6	80	95	11,2	24	10	.step
06451-10-4102	849,00 Kč		čistě oranžová RAL 2004	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10	.step
06451-10-5122	932,90 Kč		čistě oranžová RAL 2004	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10	.step
06451-10-20827	729,10 Kč		rubínově červená RAL 3003	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10	.step
06451-10-31027	778,60 Kč		rubínově červená RAL 3003	M10	30	47	33,9	64,6	68,6	80	95	11,2	24	10	.step
06451-10-41027	849,00 Kč		rubínově červená RAL 3003	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10	.step
06451-10-51227	932,90 Kč		rubínově červená RAL 3003	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10	.step
06451-10-2083	729,10 Kč		kovově stříbrná	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10	.step
06451-10-3103	778,60 Kč		kovově stříbrná	M10	30	47	33,9	64,6	68,6	80	95	11,2	24	10	.step
06451-10-4103	849,00 Kč		kovově stříbrná	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10	.step
Objednací kód	Základní cena bez DPH	Objednat	Barva základního tělesa	X	D2	H	H2	H3	H4	A	A1	B	T	T1	.step
06451-10-5123	932,90 Kč		kovově stříbrná	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10	.step
06451-10-2086	729,10 Kč		chromováno do vysokého lesku	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10	.step
06451-10-3106	778,60 Kč		chromováno do vysokého lesku	M10	30	47	33,9	64,6	68,6	80	95	11,2	24	10	.step
06451-10-4106	849,00 Kč		chromováno do vysokého lesku	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10	.step
06451-10-5126	932,90 Kč		chromováno do vysokého lesku	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
