Upínací páky ze zinku s vnitřním závitem a zesilovačem upínací síly

Name: Upínací páky ze zinku s vnitřním závitem a zesilovačem upínací síly
Brand: Kipp
SKU: K1626
Availability: InStock

Novinka

Popis produktu

Kód:	K1626
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínací páky ze zinku s vnitřním závitem a zesilovačem upínací síly | K1626
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list K1626 Upínací páky ze zinku s vnitřním závitem a zesilovačem upínací síly

Varianty
Technické parametry

Detail zavřít

Zruš filtr

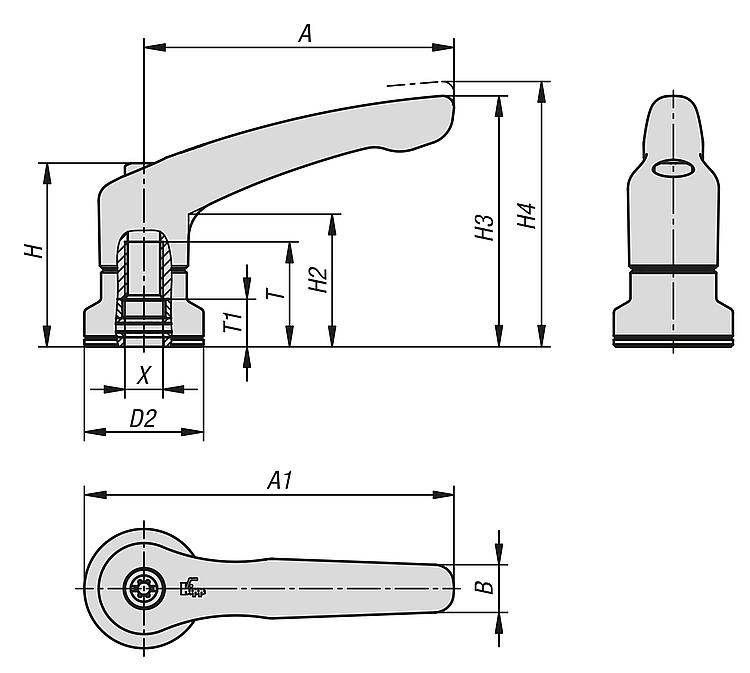

Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva základního tělesa	X	D2	H	H2	H3	H4	A	A1	B	T	T1

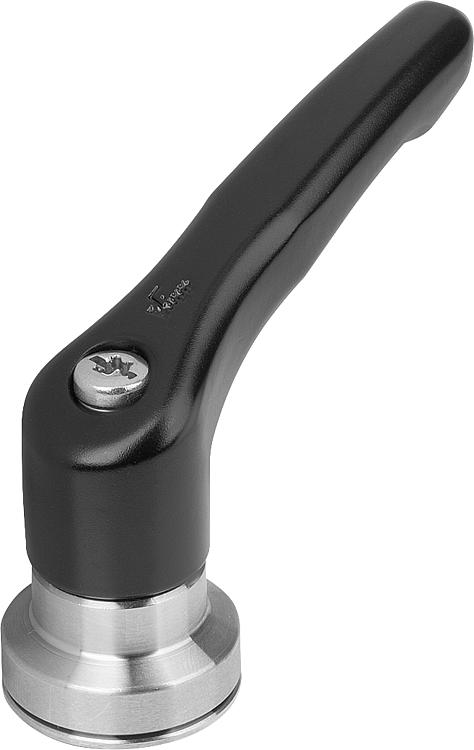

K1626.2081	765,40 Kč	926,13 Kč		.step	černá sametově matná	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10

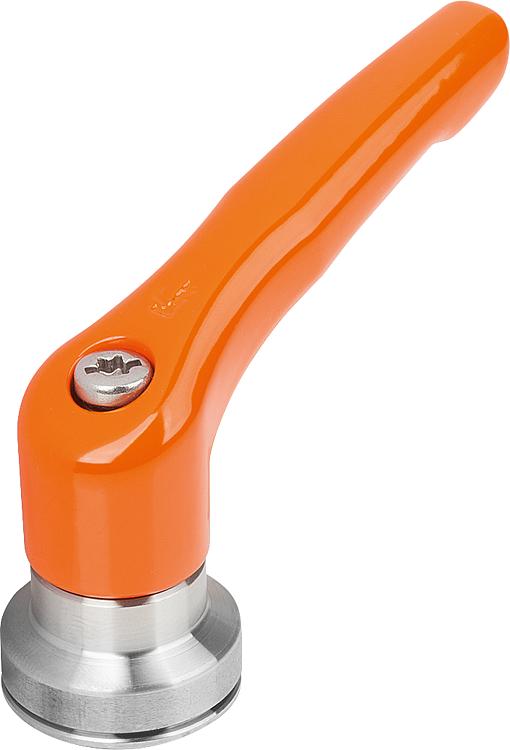

K1626.2082	765,40 Kč	926,13 Kč		.step	čistě oranžová RAL 2004	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10

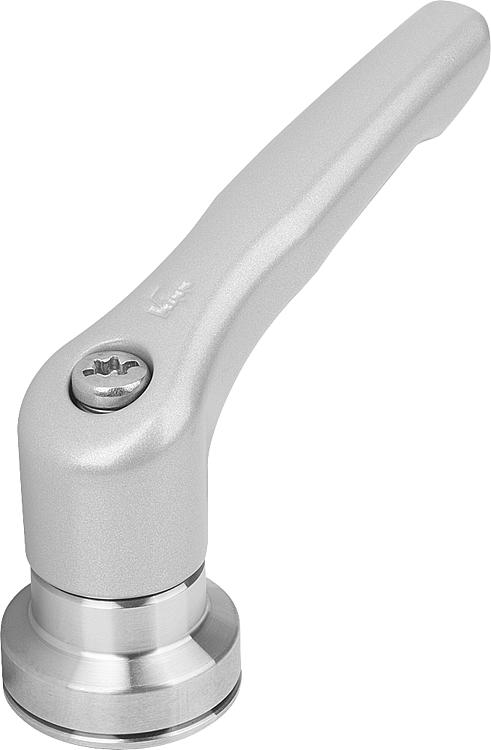

K1626.2083	765,40 Kč	926,13 Kč		.step	kovově stříbrná	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10

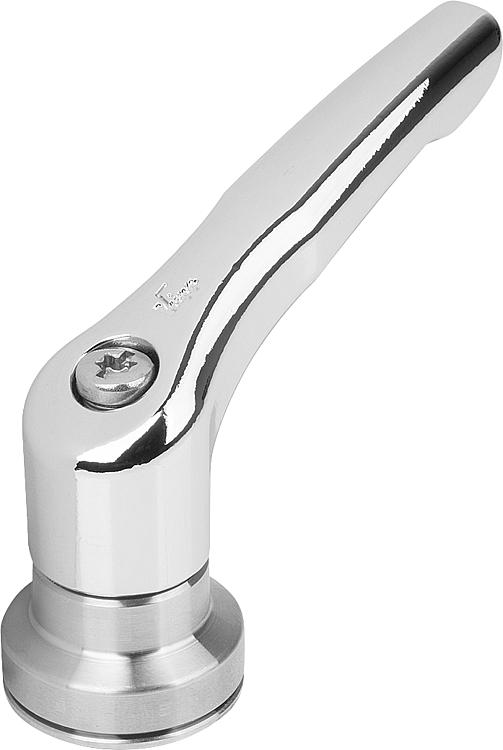

K1626.2086	765,40 Kč	926,13 Kč		.step	chromováno do vysokého lesku	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10
K1626.3101	817,30 Kč	988,93 Kč		.step	černá sametově matná	M10	30	47	33,9	64,6	68,6	80	95	11,2	24	10
K1626.3102	817,30 Kč	988,93 Kč		.step	čistě oranžová RAL 2004	M10	30	47	33,9	64,6	68,6	80	95	11,2	24	10
K1626.3103	817,30 Kč	988,93 Kč		.step	kovově stříbrná	M10	30	47	33,9	64,6	68,6	80	95	11,2	24	10
K1626.3106	817,30 Kč	988,93 Kč		.step	chromováno do vysokého lesku	M10	30	47	33,9	64,6	68,6	80	95	11,2	24	10
K1626.4101	891,30 Kč	1 078,47 Kč		.step	černá sametově matná	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10
K1626.4102	891,30 Kč	1 078,47 Kč		.step	čistě oranžová RAL 2004	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10
K1626.4103	891,30 Kč	1 078,47 Kč		.step	kovově stříbrná	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10
K1626.4106	891,30 Kč	1 078,47 Kč		.step	chromováno do vysokého lesku	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10
K1626.5121	979,30 Kč	1 184,95 Kč		.step	černá sametově matná	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10
K1626.5122	979,30 Kč	1 184,95 Kč		.step	čistě oranžová RAL 2004	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10
K1626.5123	979,30 Kč	1 184,95 Kč		.step	kovově stříbrná	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva základního tělesa	X	D2	H	H2	H3	H4	A	A1	B	T	T1
K1626.5126	979,30 Kč	1 184,95 Kč		.step	chromováno do vysokého lesku	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10

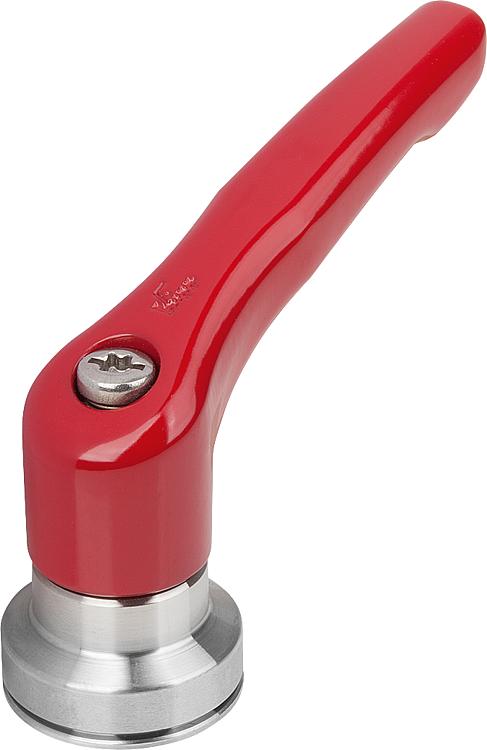

K1626.20827	765,40 Kč	926,13 Kč		.step	rubínově červená RAL 3003	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10
K1626.31027	817,30 Kč	988,93 Kč		.step	rubínově červená RAL 3003	M10	30	47	33,9	64,6	68,6	80	95	11,2	24	10
K1626.41027	891,30 Kč	1 078,47 Kč		.step	rubínově červená RAL 3003	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10
K1626.51227	979,30 Kč	1 184,95 Kč		.step	rubínově červená RAL 3003	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Popis výrobku	U upínacích pák s integrovaným zesilovačem upínací síly lze zvýšit upínací sílu v poměru ke standardním upínacím pákám až o 75 %. Dále lze tento výrobek použít i pro osoby s omezenou silou ruky (např. při rehabilitaci), aby s malým vynaložením síly docílily srovnatelné upínací síly. K uvolnění upínací páky je rovněž nutná menší ruční síla. Zvýšení upínací síly se dosahuje zabudovaným axiálním jehlovým ložiskem, které při upínání vyvozuje velmi malé plošné tření na pevné dosedací ploše. Kalené příložné kotouče jsou dimenzovány na vysoké upínací síly a ložisko svou vysokou nosností zaručuje dlouhou životnost. Díky velké, pevné dosedací ploše je upnutý díl trvale chráněn. Podložka již není více zapotřebí.
Materiál	Rukojeť páky zinkový tlakový odlitek podle DIN EN 12844. Ocelové části z nerezu 1.4305.
Provedení	Ovládací páka potažena umělou hmotou nebo chromována do vysokého lesku. Ocelové části bez povrchové úpravy. Axiální jehlové ložisko s kalenými a broušenými příložnými kotouči.

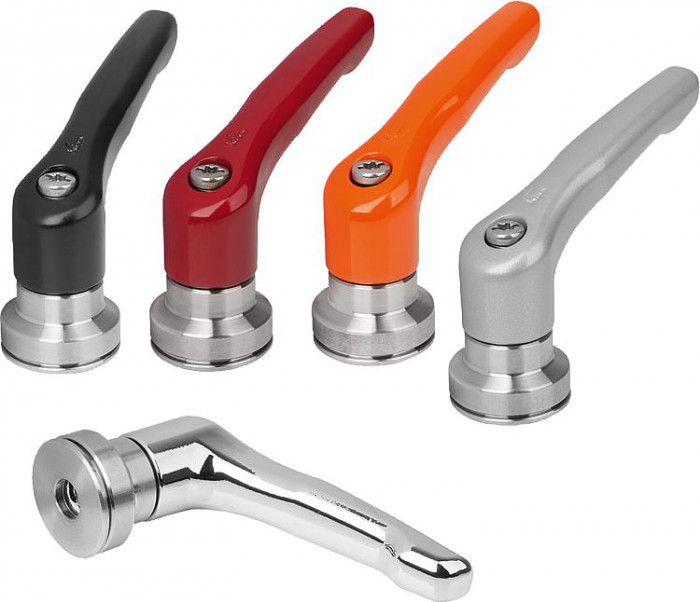

Upozornění	Sériově se dodává: černá matná, oranžová RAL 2004, rubínově červená RAL 3003, stříbrná metalíza, chromováno do vysokého lesku.

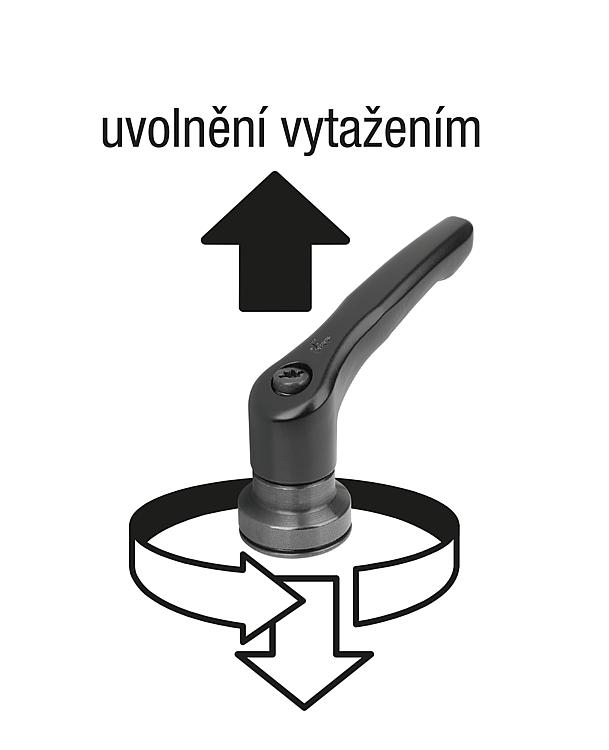

Způsob ovládání	Ovládací páka je v neovládaném stavu zaklesnuta ozubeným věncem do závitové vložky. Nadzvednutím ovládací rukojeti ji lze přemístit do jiné polohy a silou pružiny opět zaklesnout do ozubeného věnce.
Použití	Výroba strojů přístrojů a zařízení, oblast rehabilitace.
Přednosti	Výrazné zvýšení upínacích sil při stejném utahovacím momentu. Kvalitní axiální jehlové ložisko s vysokou nosností a dlouhou životností. Nepohyblivá dosedací plocha chrání konstrukční díl.
Na vyžádání	Jiná barevná provedení.
