Upínací páky s vnějším závitem a zesilovačem upínací síly

Name: Upínací páky s vnějším závitem a zesilovačem upínací síly
Brand: Kipp
SKU: 06461-10
Availability: InStock

Novinka

Popis produktu

Kód:	06461-10
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínací páky s vnějším závitem a zesilovačem upínací síly | 06461-10
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 06461–10 Upínací páky s vnějším závitem a zesilovačem upínací síly

Varianty
Technické parametry

Popis výrobku	U upínacích pák s integrovaným zesilovačem upínací síly lze zvýšit upínací sílu v poměru ke standardním upínacím pákám až o 75 %. Dále lze tento výrobek použít i pro osoby s omezenou silou ruky (např. při rehabilitaci), aby s malým vynaložením síly docílily srovnatelné upínací síly. K uvolnění upínací páky je rovněž nutná menší ruční síla. Zvýšení upínací síly se dosahuje zabudovaným axiálním jehlovým ložiskem, které při upínání vyvozuje velmi malé plošné tření na pevné dosedací ploše. Kalené příložné kotouče jsou dimenzovány na vysoké upínací síly a ložisko svou vysokou nosností zaručuje dlouhou životnost. Díky velké, pevné dosedací ploše je upnutý díl trvale chráněn. Podložka již není více zapotřebí. Díky modulárnímu uspořádání lze dodávat nestandardní provedení.
Materiál	Rukojeť páky zinkový tlakový odlitek podle DIN EN 12844. Ocelové části z nerezu 1.4305.
Provedení	Ovládací páka potažena umělou hmotou nebo chromována do vysokého lesku. Ocelové části bez povrchové úpravy. Axiální jehlové ložisko s kalenými a broušenými příložnými kotouči.

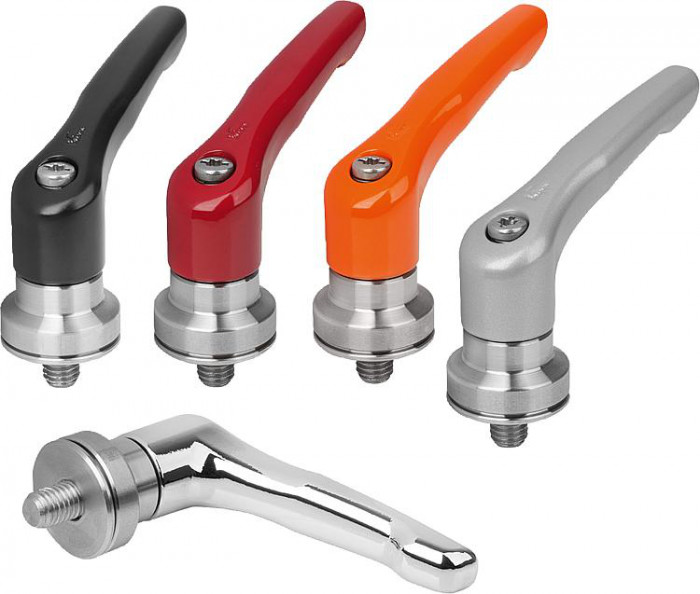

Upozornění	Sériově se dodává: černá matná, oranžová RAL 2004, rubínově červená RAL 3003, stříbrná metalíza, chromováno do vysokého lesku.
Způsob ovládání	Ovládací páka je v neovládaném stavu zaklesnuta ozubeným věncem do závitové vložky. Nadzvednutím ovládací rukojeti ji lze přemístit do jiné polohy a silou pružiny opět zaklesnout do ozubeného věnce.
Použití	Výroba strojů přístrojů a zařízení, oblast rehabilitace.
Přednosti	Výrazné zvýšení upínacích sil při stejném utahovacím momentu. Kvalitní axiální jehlové ložisko s vysokou nosností a dlouhou životností. Nepohyblivá dosedací plocha chrání konstrukční díl.
Na vyžádání	Další barvy a délky závitu.
Odkaz na výkres	Zaoblené ukončení závitu podle DIN 78

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva základního tělesa	X	D2	H	H2	H3	H4	A	A1	B	L
06461-10-2081X10	815,90 Kč	987,24 Kč		3D	černá sametově matná	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	10
06461-10-2081X20	815,90 Kč	987,24 Kč		3D	černá sametově matná	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	20
06461-10-2081X30	815,90 Kč	987,24 Kč		3D	černá sametově matná	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	30
06461-10-2081X40	828,20 Kč	1 002,12 Kč		3D	černá sametově matná	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	40
06461-10-2082X10	815,90 Kč	987,24 Kč		3D	čistě oranžová RAL 2004	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	10
06461-10-2082X20	815,90 Kč	987,24 Kč		3D	čistě oranžová RAL 2004	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	20
06461-10-2082X30	815,90 Kč	987,24 Kč		3D	čistě oranžová RAL 2004	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	30
06461-10-2082X40	828,20 Kč	1 002,12 Kč		3D	čistě oranžová RAL 2004	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	40
06461-10-2083X10	815,90 Kč	987,24 Kč		3D	kovově stříbrná	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	10
06461-10-2083X20	815,90 Kč	987,24 Kč		3D	kovově stříbrná	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	20
06461-10-2083X30	815,90 Kč	987,24 Kč		3D	kovově stříbrná	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	30
06461-10-2083X40	828,20 Kč	1 002,12 Kč		3D	kovově stříbrná	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	40
06461-10-2086X10	815,90 Kč	987,24 Kč		3D	chromováno do vysokého lesku	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	10
06461-10-2086X20	815,90 Kč	987,24 Kč		3D	chromováno do vysokého lesku	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	20
06461-10-2086X30	815,90 Kč	987,24 Kč		3D	chromováno do vysokého lesku	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	30
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva základního tělesa	X	D2	H	H2	H3	H4	A	A1	B	L
06461-10-2086X40	828,20 Kč	1 002,12 Kč		3D	chromováno do vysokého lesku	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	40
06461-10-3101X15	850,10 Kč	1 028,62 Kč		3D	černá sametově matná	M10	30	47	33,9	64,6	68,6	80	95	11,2	15
06461-10-3101X30	850,10 Kč	1 028,62 Kč		3D	černá sametově matná	M10	30	47	33,9	64,6	68,6	80	95	11,2	30
06461-10-3101X40	865,10 Kč	1 046,77 Kč		3D	černá sametově matná	M10	30	47	33,9	64,6	68,6	80	95	11,2	40
06461-10-3101X50	865,10 Kč	1 046,77 Kč		3D	černá sametově matná	M10	30	47	33,9	64,6	68,6	80	95	11,2	50
06461-10-3102X15	850,10 Kč	1 028,62 Kč		3D	čistě oranžová RAL 2004	M10	30	47	33,9	64,6	68,6	80	95	11,2	15
06461-10-3102X30	850,10 Kč	1 028,62 Kč		3D	čistě oranžová RAL 2004	M10	30	47	33,9	64,6	68,6	80	95	11,2	30
06461-10-3102X40	865,10 Kč	1 046,77 Kč		3D	čistě oranžová RAL 2004	M10	30	47	33,9	64,6	68,6	80	95	11,2	40
06461-10-3102X50	865,10 Kč	1 046,77 Kč		3D	čistě oranžová RAL 2004	M10	30	47	33,9	64,6	68,6	80	95	11,2	50
06461-10-3103X15	850,10 Kč	1 028,62 Kč		3D	kovově stříbrná	M10	30	47	33,9	64,6	68,6	80	95	11,2	15
06461-10-3103X30	850,10 Kč	1 028,62 Kč		3D	kovově stříbrná	M10	30	47	33,9	64,6	68,6	80	95	11,2	30
06461-10-3103X40	865,10 Kč	1 046,77 Kč		3D	kovově stříbrná	M10	30	47	33,9	64,6	68,6	80	95	11,2	40
06461-10-3103X50	865,10 Kč	1 046,77 Kč		3D	kovově stříbrná	M10	30	47	33,9	64,6	68,6	80	95	11,2	50
06461-10-3106X15	850,10 Kč	1 028,62 Kč		3D	chromováno do vysokého lesku	M10	30	47	33,9	64,6	68,6	80	95	11,2	15
06461-10-3106X30	850,10 Kč	1 028,62 Kč		3D	chromováno do vysokého lesku	M10	30	47	33,9	64,6	68,6	80	95	11,2	30
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva základního tělesa	X	D2	H	H2	H3	H4	A	A1	B	L
06461-10-3106X40	865,10 Kč	1 046,77 Kč		3D	chromováno do vysokého lesku	M10	30	47	33,9	64,6	68,6	80	95	11,2	40
06461-10-3106X50	865,10 Kč	1 046,77 Kč		3D	chromováno do vysokého lesku	M10	30	47	33,9	64,6	68,6	80	95	11,2	50
06461-10-4101X20	918,60 Kč	1 111,51 Kč		3D	černá sametově matná	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	20
06461-10-4101X30	918,60 Kč	1 111,51 Kč		3D	černá sametově matná	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	30
06461-10-4101X40	955,20 Kč	1 155,79 Kč		3D	černá sametově matná	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	40
06461-10-4101X50	955,20 Kč	1 155,79 Kč		3D	černá sametově matná	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	50
06461-10-4102X20	918,60 Kč	1 111,51 Kč		3D	čistě oranžová RAL 2004	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	20
06461-10-4102X30	918,60 Kč	1 111,51 Kč		3D	čistě oranžová RAL 2004	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	30
06461-10-4102X40	955,20 Kč	1 155,79 Kč		3D	čistě oranžová RAL 2004	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	40
06461-10-4102X50	955,20 Kč	1 155,79 Kč		3D	čistě oranžová RAL 2004	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	50
06461-10-4103X20	918,60 Kč	1 111,51 Kč		3D	kovově stříbrná	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	20
06461-10-4103X30	918,60 Kč	1 111,51 Kč		3D	kovově stříbrná	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	30
06461-10-4103X40	955,20 Kč	1 155,79 Kč		3D	kovově stříbrná	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	40
06461-10-4103X50	955,20 Kč	1 155,79 Kč		3D	kovově stříbrná	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	50
06461-10-4106X20	918,60 Kč	1 111,51 Kč		3D	chromováno do vysokého lesku	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	20
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva základního tělesa	X	D2	H	H2	H3	H4	A	A1	B	L
06461-10-4106X30	918,60 Kč	1 111,51 Kč		3D	chromováno do vysokého lesku	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	30
06461-10-4106X40	955,20 Kč	1 155,79 Kč		3D	chromováno do vysokého lesku	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	40
06461-10-4106X50	955,20 Kč	1 155,79 Kč		3D	chromováno do vysokého lesku	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	50
06461-10-5121X20	1 056,30 Kč	1 278,12 Kč		3D	černá sametově matná	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	20
06461-10-5121X30	1 056,30 Kč	1 278,12 Kč		3D	černá sametově matná	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	30
06461-10-5121X40	1 115,30 Kč	1 349,51 Kč		3D	černá sametově matná	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	40
06461-10-5121X50	1 115,30 Kč	1 349,51 Kč		3D	černá sametově matná	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	50
06461-10-5122X20	1 056,30 Kč	1 278,12 Kč		3D	čistě oranžová RAL 2004	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	20
06461-10-5122X30	1 056,30 Kč	1 278,12 Kč		3D	čistě oranžová RAL 2004	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	30
06461-10-5122X40	1 115,30 Kč	1 349,51 Kč		3D	čistě oranžová RAL 2004	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	40
06461-10-5122X50	1 115,30 Kč	1 349,51 Kč		3D	čistě oranžová RAL 2004	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	50
06461-10-5123X20	1 056,30 Kč	1 278,12 Kč		3D	kovově stříbrná	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	20
06461-10-5123X30	1 056,30 Kč	1 278,12 Kč		3D	kovově stříbrná	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	30
06461-10-5123X40	1 115,30 Kč	1 349,51 Kč		3D	kovově stříbrná	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	40
06461-10-5123X50	1 115,30 Kč	1 349,51 Kč		3D	kovově stříbrná	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	50
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
