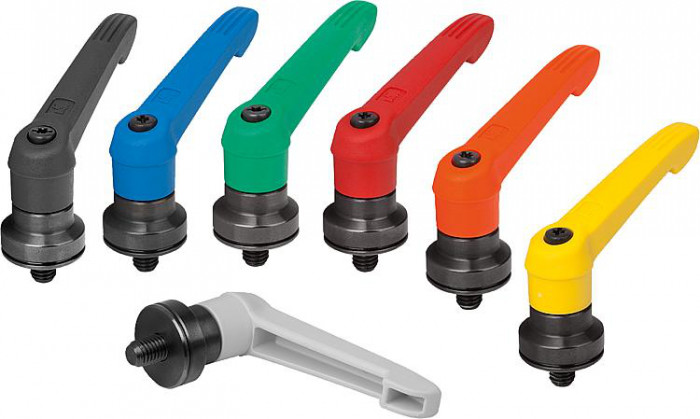

Upínací páky z plastu s vnějším závitem a zesilovačem upínací síly

Name: Upínací páky z plastu s vnějším závitem a zesilovačem upínací síly
Brand: norelem
SKU: 06610-10
Availability: InStock

Novinka

Popis produktu

Kód:	06610-10
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínací páky z plastu s vnějším závitem a zesilovačem upínací síly | 06610-10
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 06610–10 Upínací páky z plastu s vnějším závitem a zesilovačem upínací síly

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva základního tělesa	X	D2	H	H2	H3	H4	A	A1	B	L
06610-10-2081X10	515,70 Kč	624,00 Kč		.step	tmavošedá RAL 7021	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	10
06610-10-2081X20	515,70 Kč	624,00 Kč		.step	tmavošedá RAL 7021	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	20
06610-10-2081X30	515,70 Kč	624,00 Kč		.step	tmavošedá RAL 7021	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	30
06610-10-2081X40	526,10 Kč	636,58 Kč		.step	tmavošedá RAL 7021	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	40
06610-10-2082X10	515,70 Kč	624,00 Kč		.step	čistě oranžová RAL 2004	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	10
06610-10-2082X20	515,70 Kč	624,00 Kč		.step	čistě oranžová RAL 2004	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	20
06610-10-2082X30	515,70 Kč	624,00 Kč		.step	čistě oranžová RAL 2004	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	30
06610-10-2082X40	526,10 Kč	636,58 Kč		.step	čistě oranžová RAL 2004	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	40
06610-10-3101X15	537,30 Kč	650,13 Kč		.step	tmavošedá RAL 7021	M10	30	47	34	63,4	67,9	80	95	11,1	15
06610-10-3101X30	537,30 Kč	650,13 Kč		.step	tmavošedá RAL 7021	M10	30	47	34	63,4	67,9	80	95	11,1	30
06610-10-3101X40	548,00 Kč	663,08 Kč		.step	tmavošedá RAL 7021	M10	30	47	34	63,4	67,9	80	95	11,1	40
06610-10-3101X50	548,00 Kč	663,08 Kč		.step	tmavošedá RAL 7021	M10	30	47	34	63,4	67,9	80	95	11,1	50
06610-10-3102X15	537,30 Kč	650,13 Kč		.step	čistě oranžová RAL 2004	M10	30	47	34	63,4	67,9	80	95	11,1	15
06610-10-3102X30	537,30 Kč	650,13 Kč		.step	čistě oranžová RAL 2004	M10	30	47	34	63,4	67,9	80	95	11,1	30
06610-10-3102X40	548,00 Kč	663,08 Kč		.step	čistě oranžová RAL 2004	M10	30	47	34	63,4	67,9	80	95	11,1	40
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva základního tělesa	X	D2	H	H2	H3	H4	A	A1	B	L
06610-10-3102X50	548,00 Kč	663,08 Kč		.step	čistě oranžová RAL 2004	M10	30	47	34	63,4	67,9	80	95	11,1	50
06610-10-4101X20	582,10 Kč	704,34 Kč		.step	tmavošedá RAL 7021	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	20
06610-10-4101X30	582,10 Kč	704,34 Kč		.step	tmavošedá RAL 7021	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	30
06610-10-4101X40	607,80 Kč	735,44 Kč		.step	tmavošedá RAL 7021	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	40
06610-10-4101X50	607,80 Kč	735,44 Kč		.step	tmavošedá RAL 7021	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	50
06610-10-4102X20	582,10 Kč	704,34 Kč		.step	čistě oranžová RAL 2004	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	20
06610-10-4102X30	582,10 Kč	704,34 Kč		.step	čistě oranžová RAL 2004	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	30
06610-10-4102X40	607,80 Kč	735,44 Kč		.step	čistě oranžová RAL 2004	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	40
06610-10-4102X50	607,80 Kč	735,44 Kč		.step	čistě oranžová RAL 2004	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	50
06610-10-5121X20	670,10 Kč	810,82 Kč		.step	tmavošedá RAL 7021	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	20
06610-10-5121X30	670,10 Kč	810,82 Kč		.step	tmavošedá RAL 7021	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	30
06610-10-5121X40	706,70 Kč	855,11 Kč		.step	tmavošedá RAL 7021	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	40
06610-10-5121X50	706,70 Kč	855,11 Kč		.step	tmavošedá RAL 7021	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	50
06610-10-5122X20	670,10 Kč	810,82 Kč		.step	čistě oranžová RAL 2004	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	20
06610-10-5122X30	670,10 Kč	810,82 Kč		.step	čistě oranžová RAL 2004	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	30
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva základního tělesa	X	D2	H	H2	H3	H4	A	A1	B	L
06610-10-5122X40	706,70 Kč	855,11 Kč		.step	čistě oranžová RAL 2004	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	40
06610-10-5122X50	706,70 Kč	855,11 Kč		.step	čistě oranžová RAL 2004	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	50
06610-10-20816X10	515,70 Kč	624,00 Kč		.step	řepkově žlutá RAL 1021	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	10
06610-10-20816X20	515,70 Kč	624,00 Kč		.step	řepkově žlutá RAL 1021	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	20
06610-10-20816X30	515,70 Kč	624,00 Kč		.step	řepkově žlutá RAL 1021	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	30
06610-10-20816X40	526,10 Kč	636,58 Kč		.step	řepkově žlutá RAL 1021	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	40
06610-10-20884X10	515,70 Kč	624,00 Kč		.step	bezpečnostní červená RAL 3020	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	10
06610-10-20884X20	515,70 Kč	624,00 Kč		.step	bezpečnostní červená RAL 3020	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	20
06610-10-20884X30	515,70 Kč	624,00 Kč		.step	bezpečnostní červená RAL 3020	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	30
06610-10-20884X40	526,10 Kč	636,58 Kč		.step	bezpečnostní červená RAL 3020	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	40
06610-10-20886X10	515,70 Kč	624,00 Kč		.step	signální zelená RAL 6032	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	10
06610-10-20886X20	515,70 Kč	624,00 Kč		.step	signální zelená RAL 6032	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	20
06610-10-20886X30	515,70 Kč	624,00 Kč		.step	signální zelená RAL 6032	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	30
06610-10-20886X40	526,10 Kč	636,58 Kč		.step	signální zelená RAL 6032	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	40
06610-10-20887X10	515,70 Kč	624,00 Kč		.step	bezpečnostní modrá RAL 5017	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	10
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva základního tělesa	X	D2	H	H2	H3	H4	A	A1	B	L
06610-10-20887X20	515,70 Kč	624,00 Kč		.step	bezpečnostní modrá RAL 5017	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	20
06610-10-20887X30	515,70 Kč	624,00 Kč		.step	bezpečnostní modrá RAL 5017	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	30
06610-10-20887X40	526,10 Kč	636,58 Kč		.step	bezpečnostní modrá RAL 5017	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	40
06610-10-20888X10	515,70 Kč	624,00 Kč		.step	světle šedá RAL 7035	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	10
06610-10-20888X20	515,70 Kč	624,00 Kč		.step	světle šedá RAL 7035	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	20
06610-10-20888X30	515,70 Kč	624,00 Kč		.step	světle šedá RAL 7035	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	30
06610-10-20888X40	526,10 Kč	636,58 Kč		.step	světle šedá RAL 7035	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	40
06610-10-31016X15	537,30 Kč	650,13 Kč		.step	řepkově žlutá RAL 1021	M10	30	47	34	63,4	67,9	80	95	11,1	15
06610-10-31016X30	537,30 Kč	650,13 Kč		.step	řepkově žlutá RAL 1021	M10	30	47	34	63,4	67,9	80	95	11,1	30
06610-10-31016X40	548,00 Kč	663,08 Kč		.step	řepkově žlutá RAL 1021	M10	30	47	34	63,4	67,9	80	95	11,1	40
06610-10-31016X50	548,00 Kč	663,08 Kč		.step	řepkově žlutá RAL 1021	M10	30	47	34	63,4	67,9	80	95	11,1	50
06610-10-31084X15	537,30 Kč	650,13 Kč		.step	bezpečnostní červená RAL 3020	M10	30	47	34	63,4	67,9	80	95	11,1	15
06610-10-31084X30	537,30 Kč	650,13 Kč		.step	bezpečnostní červená RAL 3020	M10	30	47	34	63,4	67,9	80	95	11,1	30
06610-10-31084X40	548,00 Kč	663,08 Kč		.step	bezpečnostní červená RAL 3020	M10	30	47	34	63,4	67,9	80	95	11,1	40
06610-10-31084X50	548,00 Kč	663,08 Kč		.step	bezpečnostní červená RAL 3020	M10	30	47	34	63,4	67,9	80	95	11,1	50
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Popis výrobku	U upínacích pák s integrovaným zesilovačem upínací síly lze zvýšit upínací sílu v poměru ke standardním upínacím pákám až o 75 %. Dále lze tento výrobek použít i pro osoby s omezenou silou ruky (např. při rehabilitaci), aby s malým vynaložením síly docílily srovnatelné upínací síly. K uvolnění upínací páky je rovněž nutná menší ruční síla. Zvýšení upínací síly se dosahuje zabudovaným axiálním jehlovým ložiskem, které při upínání vyvozuje velmi malé plošné tření na pevné dosedací ploše. Kalené příložné kotouče jsou dimenzovány na vysoké upínací síly a ložisko svou vysokou nosností zaručuje dlouhou životnost. Díky velké, pevné dosedací ploše je upnutý díl trvale chráněn. Podložka již není více zapotřebí. Díky modulárnímu uspořádání lze dodávat nestandardní provedení.
Materiál	Držadlo z umělé hmoty vyztužené skelnými vlákny s ozubeným prstencem ze zinkové slitiny. Ocelové části třídy pevnosti 5.8.
Provedení	Ocelové části brynýrované. Axiální jehlové ložisko s kalenými a broušenými příložnými kotouči.
Způsob ovládání	Ovládací páka je ozubeným věncem v neovládaném stavu zaklesnuta do ozubené vložky, a tím lze závit upevnit nebo povolit. Nadzvednutím ovládací rukojeti ji lze přemístit do jiné polohy a silou pružiny opět zaklesnout do ozubeného věnce.
Použití	Výroba strojů přístrojů a zařízení, oblast rehabilitace.
Přednosti	Výrazné zvýšení upínacích sil při stejném utahovacím momentu. Kvalitní axiální jehlové ložisko s vysokou nosností a dlouhou životností. Nepohyblivá dosedací plocha chrání konstrukční díl.
Na vyžádání	Nestandardní provedení. Další délky závitů.
Odkaz na výkres	Zaoblené ukončení závitu podle DIN 78
