Polohovací pouzdra z oceli nebo nerezové oceli pro snímač stavu

Name: Polohovací pouzdra z oceli nebo nerezové oceli pro snímač stavu
Brand: norelem
SKU: 03099-61
Availability: InStock

Novinka

Popis produktu

Kód:	03099-61
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Polohovací pouzdra z oceli nebo nerezové oceli pro snímač stavu | 03099-61
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 03099–61 Polohovací pouzdra z oceli nebo nerezové oceli pro snímač stavu

Montážní návod

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Typ provedení	Materiál základního tělesa	D	D1	D2	D3	H	H1	H2	H3	T	T1	SW1	SW2
03099-61-103101	407,30 Kč	492,83 Kč		3D	A	Závit, průchozí	ocel	3	M10×1	–	3	12	–	–	4	7	4	3	5
03099-61-104101	407,30 Kč	492,83 Kč		3D	A	Závit, průchozí	ocel	4	M10×1	–	3	12	–	–	4	7	4	4	5
03099-61-105121	438,40 Kč	530,46 Kč		3D	A	Závit, průchozí	ocel	5	M12×1,5	–	3	15	–	–	4	11	4	5	5
03099-61-106121	438,40 Kč	530,46 Kč		3D	A	Závit, průchozí	ocel	6	M12×1,5	–	3	15	–	–	4	11	4	6	5
03099-61-108161	469,80 Kč	568,46 Kč		3D	A	Závit, průchozí	ocel	8	M16×1,5	–	3	20	–	–	4	15.5	6	8	5
03099-61-110161	469,80 Kč	568,46 Kč		3D	A	Závit, průchozí	ocel	10	M16×1,5	–	3	20	–	–	4	15.5	6	10	5
03099-61-112201	501,50 Kč	606,82 Kč		3D	A	Závit, průchozí	ocel	12	M20×1,5	–	3	25	–	–	4	19	6	12	5
03099-61-116241	532,70 Kč	644,57 Kč		3D	A	Závit, průchozí	ocel	16	M24×2	–	3	32	–	–	4	25	8	16	5
03099-61-203101	454,30 Kč	549,70 Kč		3D	B	se závitem a nákružkem	ocel	3	M10×1	–	3	15	12	10.5	4	7	–	11	5
03099-61-204101	454,30 Kč	549,70 Kč		3D	B	se závitem a nákružkem	ocel	4	M10×1	–	3	15	12	10.5	4	7	–	11	5
03099-61-205121	485,70 Kč	587,70 Kč		3D	B	se závitem a nákružkem	ocel	5	M12×1,5	–	3	15	12	10.5	4	11	–	13	5
03099-61-206121	485,70 Kč	587,70 Kč		3D	B	se závitem a nákružkem	ocel	6	M12×1,5	–	3	15	12	10.5	4	11	–	13	5
03099-61-208161	516,80 Kč	625,33 Kč		3D	B	se závitem a nákružkem	ocel	8	M16×1,5	–	3	20	15	13.5	4	15.5	–	17	5
03099-61-210161	516,80 Kč	625,33 Kč		3D	B	se závitem a nákružkem	ocel	10	M16×1,5	–	3	20	15	13.5	4	15.5	–	17	5
03099-61-212201	548,50 Kč	663,69 Kč		3D	B	se závitem a nákružkem	ocel	12	M20×1,5	–	3	25	20	18.5	4	19	–	22	5
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Typ provedení	Materiál základního tělesa	D	D1	D2	D3	H	H1	H2	H3	T	T1	SW1	SW2
03099-61-216241	579,60 Kč	701,32 Kč		3D	B	se závitem a nákružkem	ocel	16	M24×2	–	3	32	27	25.5	4	25	–	27	5
03099-61-304121	501,50 Kč	606,82 Kč		3D	C	se závitem a náběhovým kuželem	ocel	4	M12×1,5	19	3	16	12	10.5	4	11	4	4	5
03099-61-305121	501,50 Kč	606,82 Kč		3D	C	se závitem a náběhovým kuželem	ocel	5	M12×1,5	19	3	16	12	10.5	4	11	4	5	5
03099-61-306121	501,50 Kč	606,82 Kč		3D	C	se závitem a náběhovým kuželem	ocel	6	M12×1,5	19	3	16	12	10.5	4	11	4	6	5
03099-61-308161	532,70 Kč	644,57 Kč		3D	C	se závitem a náběhovým kuželem	ocel	8	M16×1,5	26	3	20	15	13.5	4	15.5	6	8	5
03099-61-310161	532,70 Kč	644,57 Kč		3D	C	se závitem a náběhovým kuželem	ocel	10	M16×1,5	26	3	20	15	13.5	4	15.5	6	10	5
03099-61-403089	610,80 Kč	739,07 Kč		3D	D	hladké	ocel	3	8	–	3	10	6	–	4	5	–	–	5
03099-61-404089	610,80 Kč	739,07 Kč		3D	D	hladké	ocel	4	8	–	3	10	6	–	4	5	–	–	5
03099-61-405089	610,80 Kč	739,07 Kč		3D	D	hladké	ocel	5	8	–	3	10	6	–	4	6	–	–	5
03099-61-406109	626,60 Kč	758,19 Kč		3D	D	hladké	ocel	6	10	–	3	11	7	–	4	7	–	–	5
03099-61-408139	626,60 Kč	758,19 Kč		3D	D	hladké	ocel	8	13.5	–	3	14	9.5	–	4	9.5	–	–	5
03099-61-410179	658,00 Kč	796,18 Kč		3D	D	hladké	ocel	10	17	–	3	16	11.5	–	4	11.5	–	–	5
03099-61-1103101	469,80 Kč	568,46 Kč		3D	A	Závit, průchozí	nerezová ocel	3	M10×1	–	3	12	–	–	4	7	4	3	5
03099-61-1104101	469,80 Kč	568,46 Kč		3D	A	Závit, průchozí	nerezová ocel	4	M10×1	–	3	12	–	–	4	7	4	4	5
03099-61-1105121	501,50 Kč	606,82 Kč		3D	A	Závit, průchozí	nerezová ocel	5	M12×1,5	–	3	15	–	–	4	11	4	5	5
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Typ provedení	Materiál základního tělesa	D	D1	D2	D3	H	H1	H2	H3	T	T1	SW1	SW2
03099-61-1106121	501,50 Kč	606,82 Kč		3D	A	Závit, průchozí	nerezová ocel	6	M12×1,5	–	3	15	–	–	4	11	4	6	5
03099-61-1108161	532,70 Kč	644,57 Kč		3D	A	Závit, průchozí	nerezová ocel	8	M16×1,5	–	3	20	–	–	4	15.5	6	8	5
03099-61-1110161	532,70 Kč	644,57 Kč		3D	A	Závit, průchozí	nerezová ocel	10	M16×1,5	–	3	20	–	–	4	15.5	6	10	5
03099-61-1112201	563,80 Kč	682,20 Kč		3D	A	Závit, průchozí	nerezová ocel	12	M20×1,5	–	3	25	–	–	4	19	6	12	5
03099-61-1116241	595,20 Kč	720,19 Kč		3D	A	Závit, průchozí	nerezová ocel	16	M24×2	–	3	32	–	–	4	25	8	16	5
03099-61-1203101	516,80 Kč	625,33 Kč		3D	B	se závitem a nákružkem	nerezová ocel	3	M10×1	–	3	15	12	10.5	4	7	–	11	5
03099-61-1204101	516,80 Kč	625,33 Kč		3D	B	se závitem a nákružkem	nerezová ocel	4	M10×1	–	3	15	12	10.5	4	7	–	11	5
03099-61-1205121	548,50 Kč	663,69 Kč		3D	B	se závitem a nákružkem	nerezová ocel	5	M12×1,5	–	3	15	12	10.5	4	11	–	13	5
03099-61-1206121	548,50 Kč	663,69 Kč		3D	B	se závitem a nákružkem	nerezová ocel	6	M12×1,5	–	3	15	12	10.5	4	11	–	13	5
03099-61-1208161	579,60 Kč	701,32 Kč		3D	B	se závitem a nákružkem	nerezová ocel	8	M16×1,5	–	3	20	15	13.5	4	15.5	–	17	5
03099-61-1210161	579,60 Kč	701,32 Kč		3D	B	se závitem a nákružkem	nerezová ocel	10	M16×1,5	–	3	20	15	13.5	4	15.5	–	17	5
03099-61-1212201	610,80 Kč	739,07 Kč		3D	B	se závitem a nákružkem	nerezová ocel	12	M20×1,5	–	3	25	20	18.5	4	19	–	22	5
03099-61-1216241	610,80 Kč	739,07 Kč		3D	B	se závitem a nákružkem	nerezová ocel	16	M24×2	–	3	32	27	25.5	4	25	–	27	5
03099-61-1304121	563,80 Kč	682,20 Kč		3D	C	se závitem a náběhovým kuželem	nerezová ocel	4	M12×1,5	19	3	16	12	10.5	4	11	4	4	5
03099-61-1305121	563,80 Kč	682,20 Kč		3D	C	se závitem a náběhovým kuželem	nerezová ocel	5	M12×1,5	19	3	16	12	10.5	4	11	4	5	5
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Typ provedení	Materiál základního tělesa	D	D1	D2	D3	H	H1	H2	H3	T	T1	SW1	SW2
03099-61-1306121	563,80 Kč	682,20 Kč		3D	C	se závitem a náběhovým kuželem	nerezová ocel	6	M12×1,5	19	3	16	12	10.5	4	11	4	6	5
03099-61-1308161	595,20 Kč	720,19 Kč		3D	C	se závitem a náběhovým kuželem	nerezová ocel	8	M16×1,5	26	3	20	15	13.5	4	15.5	6	8	5
03099-61-1310161	595,20 Kč	720,19 Kč		3D	C	se závitem a náběhovým kuželem	nerezová ocel	10	M16×1,5	26	3	20	15	13.5	4	15.5	6	10	5
03099-61-1403089	679,90 Kč	822,68 Kč		3D	D	hladké	nerezová ocel	3	8	–	3	10	6	–	4	5	–	–	5
03099-61-1404089	679,90 Kč	822,68 Kč		3D	D	hladké	nerezová ocel	4	8	–	3	10	6	–	4	5	–	–	5
03099-61-1405089	679,90 Kč	822,68 Kč		3D	D	hladké	nerezová ocel	5	8	–	3	10	6	–	4	6	–	–	5
03099-61-1406109	692,20 Kč	837,56 Kč		3D	D	hladké	nerezová ocel	6	10	–	3	11	7	–	4	7	–	–	5
03099-61-1408139	705,00 Kč	853,05 Kč		3D	D	hladké	nerezová ocel	8	13.5	–	3	14	9.5	–	4	9.5	–	–	5
03099-61-1410179	736,20 Kč	890,80 Kč		3D	D	hladké	nerezová ocel	10	17	–	3	16	11.5	–	4	11.5	–	–	5
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Detail

Přídržné prvkyPřídržné prvky

03099

Detail

Přídržné prvky, hliníkPřídržné prvky, hliník

03099

Detail

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Popis výrobku	Polohovací pouzdra tvoří upevňovací bod pro čepové ovládací a aretační prvky, kde mohou bezpečně a přesně zapadnout. Polohovací pouzdra pro snímač stavu mají upínací matici pro upevnění snímače Ø3 na pouzdru. Snímač umožňuje elektronicky zjistit, zda je šroub v polohovacím pouzdru či ne. Při použití více pouzder lze určit, ve které z nich se nachází ovládací nebo aretační prvek.
Materiál	Polohovací pouzdro z oceli nebo z nerezové oceli 1.4034. Upínací matice z mosazi.
Provedení	Polohovací pouzdro: ocel, vytvrzená a brynýrovaná. Nerezová ocel, vytvrzená a bez povrchové úpravy. Upínací matice, poniklovaná.
Upozornění	Nastaveno na přídržné prvky 03099. Upínací matice se dodává demontovaná. Maximální utahovací moment upínací matice: 1,2 Nm.
Použití	Polohovací pouzdra ve spojení se snímačem stavu umožňují řízení procesu v závislosti na ovládání. Kromě toho lze zjistit, že se ovládací nebo aretační prvek nachází na požadovaném místě. Například při úpravě formátu balicího stroje.
Montáž	Snímač se připevní k pouzdru pomocí upínací matice a axiálně se nastaví. Snímač se nakonec upevní na místě utažením upínací matice. Podrobný postup je popsaný v montážním návodu.

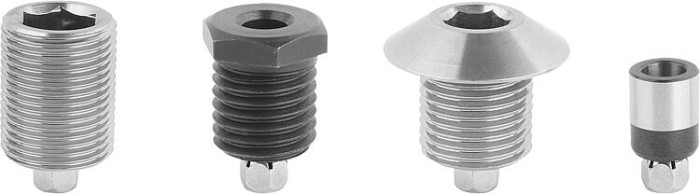

Odkaz na výkres	Provedení A: závit, průchozí Provedení B: se závitem a nákružkem Provedení C: se závitem a s náběhovým kuželem Provedení D: hladké
