Aretační čepy ovládané páčkou bez nákružku, hladké

Name: Aretační čepy ovládané páčkou bez nákružku, hladké
Brand: norelem
SKU: 03099-11
Availability: InStock

Novinka

Popis produktu

Kód:	03099-11
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretační čepy ovládané páčkou bez nákružku, hladké | 03099-11
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 03099–11 Aretační čepy ovládané páčkou bez nákružku, hladké

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Barva komponenty	D	D1	D2	L	L1	L3	B	B1	H	SW	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
03099-11-040410	326,40 Kč	394,94 Kč		3D	A	–	4	M10	10	38.5	25	20	9	3	6	–	1	8	14
03099-11-040510	326,40 Kč	394,94 Kč		3D	A	–	5	M10	10	38.5	25	20	9	3	6	–	1.3	8	14
03099-11-040512	331,10 Kč	400,63 Kč		3D	A	–	5	M12	12	47.4	30	25	10.8	3.6	8	–	1.3	8	15
03099-11-040610	326,40 Kč	394,94 Kč		3D	A	–	6	M10	10	38.5	25	20	9	3	6	–	1.8	8	14
03099-11-040612	331,10 Kč	400,63 Kč		3D	A	–	6	M12	12	47.4	30	25	10.8	3.6	8	–	1.8	8	15
03099-11-040616	397,20 Kč	480,61 Kč		3D	A	–	6	M16	16	61.2	40	32	14.4	4.8	10	–	1.8	15	35
03099-11-040812	331,10 Kč	400,63 Kč		3D	A	–	8	M12	12	47.4	30	25	10.8	3.6	8	–	2.3	8	15
03099-11-040816	397,20 Kč	480,61 Kč		3D	A	–	8	M16	16	61.2	40	32	14.4	4.8	10	–	2.3	15	35
03099-11-040820	441,70 Kč	534,46 Kč		3D	A	–	8	M20	20	71	50	35	18	6	12	–	2.3	20	60
03099-11-041016	397,20 Kč	480,61 Kč		3D	A	–	10	M16	16	61.2	40	32	14.4	4.8	10	–	2.8	15	35
03099-11-041020	441,70 Kč	534,46 Kč		3D	A	–	10	M20	20	71	50	35	18	6	12	–	2.8	20	60
03099-11-041220	441,70 Kč	534,46 Kč		3D	A	–	12	M20	20	71	50	35	18	6	12	–	3	20	60
03099-11-050410	329,70 Kč	398,94 Kč		3D	B	–	4	M10	10	38.5	25	20	9	3	6	17	1	8	14
03099-11-050510	329,70 Kč	398,94 Kč		3D	B	–	5	M10	10	38.5	25	20	9	3	6	17	1.3	8	14
03099-11-050512	333,50 Kč	403,54 Kč		3D	B	–	5	M12	12	47.4	30	25	10.8	3.6	8	19	1.3	8	15
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Barva komponenty	D	D1	D2	L	L1	L3	B	B1	H	SW	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
03099-11-050610	329,70 Kč	398,94 Kč		3D	B	–	6	M10	10	38.5	25	20	9	3	6	17	1.8	8	14
03099-11-050612	333,50 Kč	403,54 Kč		3D	B	–	6	M12	12	47.4	30	25	10.8	3.6	8	19	1.8	8	15
03099-11-050616	401,80 Kč	486,18 Kč		3D	B	–	6	M16	16	61.2	40	32	14.4	4.8	10	24	1.8	15	35
03099-11-050812	333,50 Kč	403,54 Kč		3D	B	–	8	M12	12	47.4	30	25	10.8	3.6	8	19	2.3	8	15
03099-11-050816	401,80 Kč	486,18 Kč		3D	B	–	8	M16	16	61.2	40	32	14.4	4.8	10	24	2.3	15	35
03099-11-050820	462,20 Kč	559,26 Kč		3D	B	–	8	M20	20	71	50	35	18	6	12	30	2.3	20	60
03099-11-051016	401,80 Kč	486,18 Kč		3D	B	–	10	M16	16	61.2	40	32	14.4	4.8	10	24	2.8	15	35
03099-11-051020	462,20 Kč	559,26 Kč		3D	B	–	10	M20	20	71	50	35	18	6	12	30	2.8	20	60
03099-11-051220	462,20 Kč	559,26 Kč		3D	B	–	12	M20	20	71	50	35	18	6	12	30	3	20	60
03099-11-060410	339,30 Kč	410,55 Kč		3D	C	tmavošedá RAL 7021	4	M10	10	39.5	26.3	20	10.9	4.9	6	–	1	8	14
03099-11-060510	339,30 Kč	410,55 Kč		3D	C	tmavošedá RAL 7021	5	M10	10	39.5	26.3	20	10.9	4.9	6	–	1.3	8	14
03099-11-060512	346,10 Kč	418,78 Kč		3D	C	tmavošedá RAL 7021	5	M12	12	48.4	31.1	25	12.9	5.7	8	–	1.3	8	15
03099-11-060610	339,30 Kč	410,55 Kč		3D	C	tmavošedá RAL 7021	6	M10	10	39.5	26.3	20	10.9	4.9	6	–	1.8	8	14
03099-11-060612	346,10 Kč	418,78 Kč		3D	C	tmavošedá RAL 7021	6	M12	12	48.4	31.1	25	12.9	5.7	8	–	1.8	8	15
03099-11-060616	414,10 Kč	501,06 Kč		3D	C	tmavošedá RAL 7021	6	M16	16	62.3	41.5	32	16.6	7	10	–	1.8	15	35
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Barva komponenty	D	D1	D2	L	L1	L3	B	B1	H	SW	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
03099-11-060812	346,10 Kč	418,78 Kč		3D	C	tmavošedá RAL 7021	8	M12	12	48.4	31.1	25	12.9	5.7	8	–	2.3	8	15
03099-11-060816	414,10 Kč	501,06 Kč		3D	C	tmavošedá RAL 7021	8	M16	16	62.3	41.5	32	16.6	7	10	–	2.3	15	35
03099-11-060820	469,00 Kč	567,49 Kč		3D	C	tmavošedá RAL 7021	8	M20	20	72.3	51.3	35	20.5	8.5	12	–	2.3	20	60
03099-11-061016	414,10 Kč	501,06 Kč		3D	C	tmavošedá RAL 7021	10	M16	16	62.3	41.5	32	16.6	7	10	–	2.8	15	35
03099-11-061020	469,00 Kč	567,49 Kč		3D	C	tmavošedá RAL 7021	10	M20	20	72.3	51.3	35	20.5	8.5	12	–	2.8	20	60
03099-11-061220	469,00 Kč	567,49 Kč		3D	C	tmavošedá RAL 7021	12	M20	20	72.3	51.3	35	20.5	8.5	12	–	3	20	60
03099-11-070410	341,40 Kč	413,09 Kč		3D	D	tmavošedá RAL 7021	4	M10	10	39.5	26.3	20	10.9	4.9	6	17	1	8	14
03099-11-070510	341,40 Kč	413,09 Kč		3D	D	tmavošedá RAL 7021	5	M10	10	39.5	26.3	20	10.9	4.9	6	17	1.3	8	14
03099-11-070512	348,80 Kč	422,05 Kč		3D	D	tmavošedá RAL 7021	5	M12	12	48.4	31.1	25	12.9	5.7	8	19	1.3	8	15
03099-11-070610	341,40 Kč	413,09 Kč		3D	D	tmavošedá RAL 7021	6	M10	10	39.5	26.3	20	10.9	4.9	6	17	1.8	8	14
03099-11-070612	348,80 Kč	422,05 Kč		3D	D	tmavošedá RAL 7021	6	M12	12	48.4	31.1	25	12.9	5.7	8	19	1.8	8	15
03099-11-070616	417,10 Kč	504,69 Kč		3D	D	tmavošedá RAL 7021	6	M16	16	62.3	41.5	32	16.6	7	10	24	1.8	15	35
03099-11-070812	348,80 Kč	422,05 Kč		3D	D	tmavošedá RAL 7021	8	M12	12	48.4	31.1	25	12.9	5.7	8	19	2.3	8	15
03099-11-070816	417,10 Kč	504,69 Kč		3D	D	tmavošedá RAL 7021	8	M16	16	62.3	41.5	32	16.6	7	10	24	2.3	15	35
03099-11-070820	476,90 Kč	577,05 Kč		3D	D	tmavošedá RAL 7021	8	M20	20	72.3	51.3	35	20.5	8.5	12	30	2.3	20	60
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Barva komponenty	D	D1	D2	L	L1	L3	B	B1	H	SW	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
03099-11-071016	417,10 Kč	504,69 Kč		3D	D	tmavošedá RAL 7021	10	M16	16	62.3	41.5	32	16.6	7	10	24	2.8	15	35
03099-11-071020	476,90 Kč	577,05 Kč		3D	D	tmavošedá RAL 7021	10	M20	20	72.3	51.3	35	20.5	8.5	12	30	2.8	20	60
03099-11-071220	476,90 Kč	577,05 Kč		3D	D	tmavošedá RAL 7021	12	M20	20	72.3	51.3	35	20.5	8.5	12	30	3	20	60
03099-11-0404101	326,40 Kč	394,94 Kč		3D	A	–	4	M10×1	10	38.5	25	20	9	3	6	–	1	8	14
03099-11-0405101	326,40 Kč	394,94 Kč		3D	A	–	5	M10×1	10	38.5	25	20	9	3	6	–	1.3	8	14
03099-11-0405121	331,10 Kč	400,63 Kč		3D	A	–	5	M12×1,5	12	47.4	30	25	10.8	3.6	8	–	1.3	8	15
03099-11-0406101	326,40 Kč	394,94 Kč		3D	A	–	6	M10×1	10	38.5	25	20	9	3	6	–	1.8	8	14
03099-11-0406121	331,10 Kč	400,63 Kč		3D	A	–	6	M12×1,5	12	47.4	30	25	10.8	3.6	8	–	1.8	8	15
03099-11-0406161	397,20 Kč	480,61 Kč		3D	A	–	6	M16×1,5	16	61.2	40	32	14.4	4.8	10	–	1.8	15	35
03099-11-0408121	331,10 Kč	400,63 Kč		3D	A	–	8	M12×1,5	12	47.4	30	25	10.8	3.6	8	–	2.3	8	15
03099-11-0408161	397,20 Kč	480,61 Kč		3D	A	–	8	M16×1,5	16	61.2	40	32	14.4	4.8	10	–	2.3	15	35
03099-11-0408201	441,70 Kč	534,46 Kč		3D	A	–	8	M20×1,5	20	71	50	35	18	6	12	–	2.3	20	60
03099-11-0410161	397,20 Kč	480,61 Kč		3D	A	–	10	M16×1,5	16	61.2	40	32	14.4	4.8	10	–	2.8	15	35
03099-11-0410201	441,70 Kč	534,46 Kč		3D	A	–	10	M20×1,5	20	71	50	35	18	6	12	–	2.8	20	60
03099-11-0412201	441,70 Kč	534,46 Kč		3D	A	–	12	M20×1,5	20	71	50	35	18	6	12	–	3	20	60
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

12 3 4 5 6 7

Související produkty

Polohovací pouzdra pro aretační čepyPolohovací pouzdra pro aretační čepy

03099-50

Detail

Přídržné prvkyPřídržné prvky

03099

Detail

Přídržné prvky, hliníkPřídržné prvky, hliník

03099

Detail

Polohovací pouzdra z oceli nebo z nerezové oceli se snímačem stavuPolohovací pouzdra z oceli nebo z nerezové oceli…

Novinka

Aretační čepy – Polohovací pouzdra z oceli nebo z nerezové oceli se snímačem stavu

03099-60

Detail

Polohovací pouzdra z oceli nebo nerezové oceli pro snímač stavuPolohovací pouzdra z oceli nebo nerezové oceli…

Novinka

Aretační čepy – Polohovací pouzdra z oceli nebo nerezové oceli pro snímač stavu

03099-61

Detail

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Popis výrobku	Aretační čepy ovládané páčkou se užívají tam, kde je třeba zabránit změně aretační polohy působením příčných sil. Otočením závory o 180° dojde k zatažení aretačního kolíku, čímž lze změnit aretační polohu. Zaskakovací vrub způsobí, že závora v této poloze drží a aretační kolík tak zůstane zatažený.
Materiál	Závora 1.0503. Závitové pouzdro a aretační kolík z automatové oceli. Tlačná pružina 1.4310. Krytka závory termoplast PA.

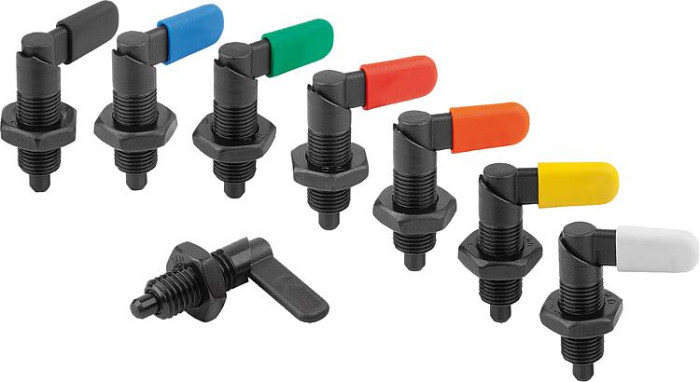

Provedení	Závitové pouzdro a závora brynýrovány. Aretační kolík kalený, broušený a brynýrovaný. Tlačná pružina bez povrchové úpravy. Krytka závory v různých barvách: tmavošedá RAL 7021 oranžová RAL 2004 sytě žlutá RAL 1021 bezpečnostní červená RAL 3020 signální zelená RAL 6032 bezpečnostní modrá RAL 5017 světle šedá RAL 7035
Přednosti	Otočením závory o 180° dojde k zatažení aretačního kolíku. Volitelně s barevnými krytkami závory z plastu Montáž pomocí vnějšího závitu.
Na vyžádání	Nadstandardní provedení.
Příslušenství	Přídržné prvky 03099. Polohovací pouzdra 03099–50, 03099–60, 03099–61.
Odkaz na výkres	Provedení A: bez krytky páčky, bez protimatice Provedení B: bez krytky páčky, s protimaticí Provedení C: s krytkou páčky, bez protimatice Provedení D: s krytkou páčky, s protimaticí
