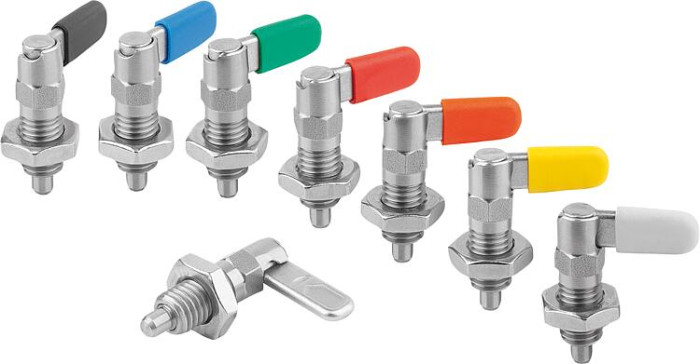

Aretační čepy s páčkou, nerezové s dorazem

Name: Aretační čepy s páčkou, nerezové s dorazem
Brand: norelem
SKU: 03099-22
Availability: InStock

Novinka

Popis produktu

Kód:	03099-22
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretační čepy s páčkou, nerezové s dorazem | 03099-22
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 03099–22 Aretační čepy s páčkou, nerezové s dorazem

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Provedení 2	Barva komponenty	D	D1	D2	L	L1	L3	B	B1	H	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
03099-22-11040410	489,20 Kč	591,93 Kč		3D	A	levé	–	4	M10	10	38.5	25	15	9	3	6	10	–	1	8	14
03099-22-11040510	489,20 Kč	591,93 Kč		3D	A	levé	–	5	M10	10	38.5	25	15	9	3	6	10	–	1.3	8	14
03099-22-11040512	533,70 Kč	645,78 Kč		3D	A	levé	–	5	M12	12	47.4	30	19	10.8	3.6	8	12	–	1.3	5	15
03099-22-11040610	489,20 Kč	591,93 Kč		3D	A	levé	–	6	M10	10	38.5	25	15	9	3	6	10	–	1.8	8	14
03099-22-11040612	533,70 Kč	645,78 Kč		3D	A	levé	–	6	M12	12	47.4	30	19	10.8	3.6	8	12	–	1.8	5	15
03099-22-11040616	586,20 Kč	709,30 Kč		3D	A	levé	–	6	M16	16	61.2	40	26	14.4	4.8	10	16	–	1.8	15	35
03099-22-11040812	533,70 Kč	645,78 Kč		3D	A	levé	–	8	M12	12	47.4	30	19	10.8	3.6	8	12	–	2.3	5	15
03099-22-11040816	586,20 Kč	709,30 Kč		3D	A	levé	–	8	M16	16	61.2	40	26	14.4	4.8	10	16	–	2.3	15	35
03099-22-11041016	586,20 Kč	709,30 Kč		3D	A	levé	–	10	M16	16	61.2	40	26	14.4	4.8	10	16	–	2.8	15	35
03099-22-11050410	499,90 Kč	604,88 Kč		3D	B	levé	–	4	M10	10	38.5	25	15	9	3	6	10	17	1	8	14
03099-22-11050510	499,90 Kč	604,88 Kč		3D	B	levé	–	5	M10	10	38.5	25	15	9	3	6	10	17	1.3	8	14
03099-22-11050512	551,80 Kč	667,68 Kč		3D	B	levé	–	5	M12	12	47.4	30	19	10.8	3.6	8	12	19	1.3	5	15
03099-22-11050610	499,90 Kč	604,88 Kč		3D	B	levé	–	6	M10	10	38.5	25	15	9	3	6	10	17	1.8	8	14
03099-22-11050612	551,80 Kč	667,68 Kč		3D	B	levé	–	6	M12	12	47.4	30	19	10.8	3.6	8	12	19	1.8	5	15
03099-22-11050616	619,20 Kč	749,23 Kč		3D	B	levé	–	6	M16	16	61.2	40	26	14.4	4.8	10	16	24	1.8	15	35
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Provedení 2	Barva komponenty	D	D1	D2	L	L1	L3	B	B1	H	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
03099-22-11050812	551,80 Kč	667,68 Kč		3D	B	levé	–	8	M12	12	47.4	30	19	10.8	3.6	8	12	19	2.3	5	15
03099-22-11050816	619,20 Kč	749,23 Kč		3D	B	levé	–	8	M16	16	61.2	40	26	14.4	4.8	10	16	24	2.3	15	35
03099-22-11051016	619,20 Kč	749,23 Kč		3D	B	levé	–	10	M16	16	61.2	40	26	14.4	4.8	10	16	24	2.8	15	35
03099-22-11060410	507,50 Kč	614,08 Kč		3D	C	levé	tmavošedá RAL 7021	4	M10	10	39.5	26.3	15	10.9	4.9	6	10	–	1	8	14
03099-22-11060510	507,50 Kč	614,08 Kč		3D	C	levé	tmavošedá RAL 7021	5	M10	10	39.5	26.3	15	10.9	4.9	6	10	–	1.3	8	14
03099-22-11060512	552,00 Kč	667,92 Kč		3D	C	levé	tmavošedá RAL 7021	5	M12	12	48.4	31.1	19	12.9	5.7	8	12	–	1.3	5	15
03099-22-11060610	507,50 Kč	614,08 Kč		3D	C	levé	tmavošedá RAL 7021	6	M10	10	39.5	26.3	15	10.9	4.9	6	10	–	1.8	8	14
03099-22-11060612	552,00 Kč	667,92 Kč		3D	C	levé	tmavošedá RAL 7021	6	M12	12	48.4	31.1	19	12.9	5.7	8	12	–	1.8	5	15
03099-22-11060616	604,80 Kč	731,81 Kč		3D	C	levé	tmavošedá RAL 7021	6	M16	16	62.8	41.5	26	16.6	7	10	16	–	1.8	15	35
03099-22-11060812	552,00 Kč	667,92 Kč		3D	C	levé	tmavošedá RAL 7021	8	M12	12	48.4	31.1	19	12.9	5.7	8	12	–	2.3	5	15
03099-22-11060816	604,80 Kč	731,81 Kč		3D	C	levé	tmavošedá RAL 7021	8	M16	16	62.8	41.5	26	16.6	7	10	16	–	2.3	15	35
03099-22-11061016	604,80 Kč	731,81 Kč		3D	C	levé	tmavošedá RAL 7021	10	M16	16	62.8	41.5	26	16.6	7	10	16	–	2.8	15	35
03099-22-11070410	518,70 Kč	627,63 Kč		3D	D	levé	tmavošedá RAL 7021	4	M10	10	39.5	26.3	15	10.9	4.9	6	10	17	1	8	14
03099-22-11070510	518,70 Kč	627,63 Kč		3D	D	levé	tmavošedá RAL 7021	5	M10	10	39.5	26.3	15	10.9	4.9	6	10	17	1.3	8	14
03099-22-11070512	570,10 Kč	689,82 Kč		3D	D	levé	tmavošedá RAL 7021	5	M12	12	48.4	31.1	19	12.9	5.7	8	12	19	1.3	5	15
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Provedení 2	Barva komponenty	D	D1	D2	L	L1	L3	B	B1	H	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
03099-22-11070610	518,70 Kč	627,63 Kč		3D	D	levé	tmavošedá RAL 7021	6	M10	10	39.5	26.3	15	10.9	4.9	6	10	17	1.8	8	14
03099-22-11070612	570,10 Kč	689,82 Kč		3D	D	levé	tmavošedá RAL 7021	6	M12	12	48.4	31.1	19	12.9	5.7	8	12	19	1.8	5	15
03099-22-11070616	637,50 Kč	771,38 Kč		3D	D	levé	tmavošedá RAL 7021	6	M16	16	62.8	41.5	26	16.6	7	10	16	24	1.8	15	35
03099-22-11070812	570,10 Kč	689,82 Kč		3D	D	levé	tmavošedá RAL 7021	8	M12	12	48.4	31.1	19	12.9	5.7	8	12	19	2.3	5	15
03099-22-11070816	637,50 Kč	771,38 Kč		3D	D	levé	tmavošedá RAL 7021	8	M16	16	62.8	41.5	26	16.6	7	10	16	24	2.3	15	35
03099-22-11071016	637,50 Kč	771,38 Kč		3D	D	levé	tmavošedá RAL 7021	10	M16	16	62.8	41.5	26	16.6	7	10	16	24	2.8	15	35
03099-22-21040410	489,20 Kč	591,93 Kč		3D	A	pravé	–	4	M10	10	38.5	25	15	9	3	6	10	–	1	8	14
03099-22-21040510	489,20 Kč	591,93 Kč		3D	A	pravé	–	5	M10	10	38.5	25	15	9	3	6	10	–	1.3	8	14
03099-22-21040512	533,70 Kč	645,78 Kč		3D	A	pravé	–	5	M12	12	47.4	30	19	10.8	3.6	8	12	–	1.3	5	15
03099-22-21040610	489,20 Kč	591,93 Kč		3D	A	pravé	–	6	M10	10	38.5	25	15	9	3	6	10	–	1.8	8	14
03099-22-21040612	533,70 Kč	645,78 Kč		3D	A	pravé	–	6	M12	12	47.4	30	19	10.8	3.6	8	12	–	1.8	5	15
03099-22-21040616	586,20 Kč	709,30 Kč		3D	A	pravé	–	6	M16	16	61.2	40	26	14.4	4.8	10	16	–	1.8	15	35
03099-22-21040812	533,70 Kč	645,78 Kč		3D	A	pravé	–	8	M12	12	47.4	30	19	10.8	3.6	8	12	–	2.3	5	15
03099-22-21040816	586,20 Kč	709,30 Kč		3D	A	pravé	–	8	M16	16	61.2	40	26	14.4	4.8	10	16	–	2.3	15	35
03099-22-21041016	586,20 Kč	709,30 Kč		3D	A	pravé	–	10	M16	16	61.2	40	26	14.4	4.8	10	16	–	2.8	15	35
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Provedení 2	Barva komponenty	D	D1	D2	L	L1	L3	B	B1	H	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
03099-22-21050410	499,90 Kč	604,88 Kč		3D	B	pravé	–	4	M10	10	38.5	25	15	9	3	6	10	17	1	8	14
03099-22-21050510	499,90 Kč	604,88 Kč		3D	B	pravé	–	5	M10	10	38.5	25	15	9	3	6	10	17	1.3	8	14
03099-22-21050512	551,80 Kč	667,68 Kč		3D	B	pravé	–	5	M12	12	47.4	30	19	10.8	3.6	8	12	19	1.3	5	15
03099-22-21050610	499,90 Kč	604,88 Kč		3D	B	pravé	–	6	M10	10	38.5	25	15	9	3	6	10	17	1.8	8	14
03099-22-21050612	551,80 Kč	667,68 Kč		3D	B	pravé	–	6	M12	12	47.4	30	19	10.8	3.6	8	12	19	1.8	5	15
03099-22-21050616	619,20 Kč	749,23 Kč		3D	B	pravé	–	6	M16	16	61.2	40	26	14.4	4.8	10	16	24	1.8	15	35
03099-22-21050812	551,80 Kč	667,68 Kč		3D	B	pravé	–	8	M12	12	47.4	30	19	10.8	3.6	8	12	19	2.3	5	15
03099-22-21050816	619,20 Kč	749,23 Kč		3D	B	pravé	–	8	M16	16	61.2	40	26	14.4	4.8	10	16	24	2.3	15	35
03099-22-21051016	619,20 Kč	749,23 Kč		3D	B	pravé	–	10	M16	16	61.2	40	26	14.4	4.8	10	16	24	2.8	15	35
03099-22-21060410	507,50 Kč	614,08 Kč		3D	C	pravé	tmavošedá RAL 7021	4	M10	10	39.5	26.3	15	10.9	4.9	6	10	–	1	8	14
03099-22-21060510	507,50 Kč	614,08 Kč		3D	C	pravé	tmavošedá RAL 7021	5	M10	10	39.5	26.3	15	10.9	4.9	6	10	–	1.3	8	14
03099-22-21060512	552,00 Kč	667,92 Kč		3D	C	pravé	tmavošedá RAL 7021	5	M12	12	48.4	31.1	19	12.9	5.7	8	12	–	1.3	5	15
03099-22-21060610	507,50 Kč	614,08 Kč		3D	C	pravé	tmavošedá RAL 7021	6	M10	10	39.5	26.3	15	10.9	4.9	6	10	–	1.8	8	14
03099-22-21060612	552,00 Kč	667,92 Kč		3D	C	pravé	tmavošedá RAL 7021	6	M12	12	48.4	31.1	19	12.9	5.7	8	12	–	1.8	5	15
03099-22-21060616	604,80 Kč	731,81 Kč		3D	C	pravé	tmavošedá RAL 7021	6	M16	16	62.8	41.5	26	16.6	7	10	16	–	1.8	15	35
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

12 3 4 5 6 7

Související produkty

Polohovací pouzdra pro aretační čepyPolohovací pouzdra pro aretační čepy

03099-50

Detail

Přídržné prvkyPřídržné prvky

03099

Detail

Přídržné prvky, hliníkPřídržné prvky, hliník

03099

Detail

Polohovací pouzdra z oceli nebo z nerezové oceli se snímačem stavuPolohovací pouzdra z oceli nebo z nerezové oceli…

Novinka

Aretační čepy – Polohovací pouzdra z oceli nebo z nerezové oceli se snímačem stavu

03099-60

Detail

Polohovací pouzdra z oceli nebo nerezové oceli pro snímač stavuPolohovací pouzdra z oceli nebo nerezové oceli…

Novinka

Aretační čepy – Polohovací pouzdra z oceli nebo nerezové oceli pro snímač stavu

03099-61

Detail

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Popis výrobku	Aretační čepy ovládané páčkou se užívají tam, kde je třeba zabránit změně aretační polohy působením příčných sil. Otočením závory o 180° dojde k zatažení aretačního kolíku, čímž lze změnit aretační polohu. Zaskakovací vrub způsobí, že závora v této poloze drží a aretační kolík tak zůstane zatažený. Díky 180° dorazu se zamezí přeskočení zářezu rastru a tím zabrání opětovnému vysunutí aretačního kolíku. Volbou strany dorazu (levý, pravý) se definuje smysl otáčení závory.
Materiál	Závora 1.4308. Závitové pouzdro a aretační kolík 1.4305. Tlačná pružina 1.4310. Krytka závory termoplast PA.
Provedení	Závitové pouzdro a závora bez povrchové úpravy. Aretační kolík broušený a bez povrchové úpravy. Tlačná pružina bez povrchové úpravy. Krytka závory v různých barvách: tmavošedá RAL 7021 oranžová RAL 2004 sytě žlutá RAL 1021 bezpečnostní červená RAL 3020 signální zelená RAL 6032 bezpečnostní modrá RAL 5017 světle šedá RAL 7035
Přednosti	Otočením závory o 180° dojde k zatažení aretačního kolíku. Volitelně s barevnými krytkami závory z plastu 180° doraz s jednostranným smyslem otáčení.
Na vyžádání	Nadstandardní provedení.
Příslušenství	Přídržné prvky 03099. Polohovací pouzdra 03099–50, 03099–60, 03099–61.
Odkaz na výkres	Provedení A: bez krytky závory, bez protimatice Provedení B: bez krytky závory, s protimaticí Provedení C: s krytkou závory, bez protimatice Provedení D: s krytkou závory, s protimaticí doraz levý doraz pravý
