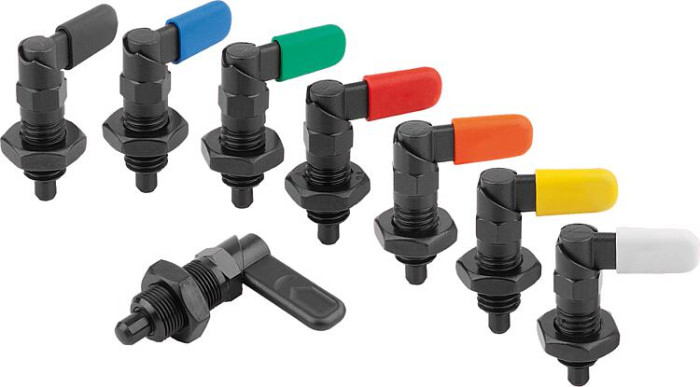

Aretační čepy s páčkou a dorazem

Name: Aretační čepy s páčkou a dorazem
Brand: norelem
SKU: 03099-22
Availability: InStock

Novinka

Popis produktu

Kód:	03099-22
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretační čepy s páčkou a dorazem | 03099-22
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 03099–22 Aretační čepy s páčkou a dorazem

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Provedení 2	Barva komponenty	D	D1	D2	L	L1	L3	B	B1	H	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
03099-22-1040410	391,40 Kč	473,59 Kč		3D	A	levé	–	4	M10	10	38.5	25	15	9	3	6	10	–	1	8	14
03099-22-1040510	391,40 Kč	473,59 Kč		3D	A	levé	–	5	M10	10	38.5	25	15	9	3	6	10	–	1.3	8	14
03099-22-1040512	396,90 Kč	480,25 Kč		3D	A	levé	–	5	M12	12	47.4	30	19	10.8	3.6	8	12	–	1.3	5	15
03099-22-1040610	391,40 Kč	473,59 Kč		3D	A	levé	–	6	M10	10	38.5	25	15	9	3	6	10	–	1.8	8	14
03099-22-1040612	396,90 Kč	480,25 Kč		3D	A	levé	–	6	M12	12	47.4	30	19	10.8	3.6	8	12	–	1.8	5	15
03099-22-1040616	477,50 Kč	577,78 Kč		3D	A	levé	–	6	M16	16	61.2	40	26	14.4	4.8	10	16	–	1.8	15	35
03099-22-1040812	396,90 Kč	480,25 Kč		3D	A	levé	–	8	M12	12	47.4	30	19	10.8	3.6	8	12	–	2.3	5	15
03099-22-1040816	477,50 Kč	577,78 Kč		3D	A	levé	–	8	M16	16	61.2	40	26	14.4	4.8	10	16	–	2.3	15	35
03099-22-1041016	477,50 Kč	577,78 Kč		3D	A	levé	–	10	M16	16	61.2	40	26	14.4	4.8	10	16	–	2.8	15	35
03099-22-1050410	395,30 Kč	478,31 Kč		3D	B	levé	–	4	M10	10	38.5	25	15	9	3	6	10	17	1	8	14
03099-22-1050510	395,30 Kč	478,31 Kč		3D	B	levé	–	5	M10	10	38.5	25	15	9	3	6	10	17	1.3	8	14
03099-22-1050512	401,30 Kč	485,57 Kč		3D	B	levé	–	5	M12	12	47.4	30	19	10.8	3.6	8	12	19	1.3	5	15
03099-22-1050610	395,30 Kč	478,31 Kč		3D	B	levé	–	6	M10	10	38.5	25	15	9	3	6	10	17	1.8	8	14
03099-22-1050612	401,30 Kč	485,57 Kč		3D	B	levé	–	6	M12	12	47.4	30	19	10.8	3.6	8	12	19	1.8	5	15
03099-22-1050616	481,30 Kč	582,37 Kč		3D	B	levé	–	6	M16	16	61.2	40	26	14.4	4.8	10	16	24	1.8	15	35
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Provedení 2	Barva komponenty	D	D1	D2	L	L1	L3	B	B1	H	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
03099-22-1050812	401,30 Kč	485,57 Kč		3D	B	levé	–	8	M12	12	47.4	30	19	10.8	3.6	8	12	19	2.3	5	15
03099-22-1050816	481,30 Kč	582,37 Kč		3D	B	levé	–	8	M16	16	61.2	40	26	14.4	4.8	10	16	24	2.3	15	35
03099-22-1051016	481,30 Kč	582,37 Kč		3D	B	levé	–	10	M16	16	61.2	40	26	14.4	4.8	10	16	24	2.8	15	35
03099-22-1060410	406,50 Kč	491,87 Kč		3D	C	levé	tmavošedá RAL 7021	4	M10	10	39.5	26.3	15	10.9	4.9	6	10	–	1	8	14
03099-22-1060510	406,50 Kč	491,87 Kč		3D	C	levé	tmavošedá RAL 7021	5	M10	10	39.5	26.3	15	10.9	4.9	6	10	–	1.3	8	14
03099-22-1060512	415,50 Kč	502,76 Kč		3D	C	levé	tmavošedá RAL 7021	5	M12	12	48.4	31.1	19	12.9	5.7	8	12	–	1.3	5	15
03099-22-1060610	406,50 Kč	491,87 Kč		3D	C	levé	tmavošedá RAL 7021	6	M10	10	39.5	26.3	15	10.9	4.9	6	10	–	1.8	8	14
03099-22-1060612	415,50 Kč	502,76 Kč		3D	C	levé	tmavošedá RAL 7021	6	M12	12	48.4	31.1	19	12.9	5.7	8	12	–	1.8	5	15
03099-22-1060616	496,60 Kč	600,89 Kč		3D	C	levé	tmavošedá RAL 7021	6	M16	16	62.8	41.5	26	16.6	7	10	16	–	1.8	15	35
03099-22-1060812	415,50 Kč	502,76 Kč		3D	C	levé	tmavošedá RAL 7021	8	M12	12	48.4	31.1	19	12.9	5.7	8	12	–	2.3	5	15
03099-22-1060816	496,60 Kč	600,89 Kč		3D	C	levé	tmavošedá RAL 7021	8	M16	16	62.8	41.5	26	16.6	7	10	16	–	2.3	15	35
03099-22-1061016	496,60 Kč	600,89 Kč		3D	C	levé	tmavošedá RAL 7021	10	M16	16	62.8	41.5	26	16.6	7	10	16	–	2.8	15	35
03099-22-1070410	410,30 Kč	496,46 Kč		3D	D	levé	tmavošedá RAL 7021	4	M10	10	39.5	26.3	15	10.9	4.9	6	10	17	1	8	14
03099-22-1070510	410,30 Kč	496,46 Kč		3D	D	levé	tmavošedá RAL 7021	5	M10	10	39.5	26.3	15	10.9	4.9	6	10	17	1.3	8	14
03099-22-1070512	418,50 Kč	506,39 Kč		3D	D	levé	tmavošedá RAL 7021	5	M12	12	48.4	31.1	19	12.9	5.7	8	12	19	1.3	5	15
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Provedení 2	Barva komponenty	D	D1	D2	L	L1	L3	B	B1	H	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
03099-22-1070610	410,30 Kč	496,46 Kč		3D	D	levé	tmavošedá RAL 7021	6	M10	10	39.5	26.3	15	10.9	4.9	6	10	17	1.8	8	14
03099-22-1070612	418,50 Kč	506,39 Kč		3D	D	levé	tmavošedá RAL 7021	6	M12	12	48.4	31.1	19	12.9	5.7	8	12	19	1.8	5	15
03099-22-1070616	500,70 Kč	605,85 Kč		3D	D	levé	tmavošedá RAL 7021	6	M16	16	62.8	41.5	26	16.6	7	10	16	24	1.8	15	35
03099-22-1070812	418,50 Kč	506,39 Kč		3D	D	levé	tmavošedá RAL 7021	8	M12	12	48.4	31.1	19	12.9	5.7	8	12	19	2.3	5	15
03099-22-1070816	500,70 Kč	605,85 Kč		3D	D	levé	tmavošedá RAL 7021	8	M16	16	62.8	41.5	26	16.6	7	10	16	24	2.3	15	35
03099-22-1071016	500,70 Kč	605,85 Kč		3D	D	levé	tmavošedá RAL 7021	10	M16	16	62.8	41.5	26	16.6	7	10	16	24	2.8	15	35
03099-22-2040410	391,40 Kč	473,59 Kč		3D	A	pravé	–	4	M10	10	38.5	25	15	9	3	6	10	–	1	8	14
03099-22-2040510	391,40 Kč	473,59 Kč		3D	A	pravé	–	5	M10	10	38.5	25	15	9	3	6	10	–	1.3	8	14
03099-22-2040512	396,90 Kč	480,25 Kč		3D	A	pravé	–	5	M12	12	47.4	30	19	10.8	3.6	8	12	–	1.3	5	15
03099-22-2040610	391,40 Kč	473,59 Kč		3D	A	pravé	–	6	M10	10	38.5	25	15	9	3	6	10	–	1.8	8	14
03099-22-2040612	396,90 Kč	480,25 Kč		3D	A	pravé	–	6	M12	12	47.4	30	19	10.8	3.6	8	12	–	1.8	5	15
03099-22-2040616	477,50 Kč	577,78 Kč		3D	A	pravé	–	6	M16	16	61.2	40	26	14.4	4.8	10	16	–	1.8	15	35
03099-22-2040812	396,90 Kč	480,25 Kč		3D	A	pravé	–	8	M12	12	47.4	30	19	10.8	3.6	8	12	–	2.3	5	15
03099-22-2040816	477,50 Kč	577,78 Kč		3D	A	pravé	–	8	M16	16	61.2	40	26	14.4	4.8	10	16	–	2.3	15	35
03099-22-2041016	477,50 Kč	577,78 Kč		3D	A	pravé	–	10	M16	16	61.2	40	26	14.4	4.8	10	16	–	2.8	15	35
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Provedení 2	Barva komponenty	D	D1	D2	L	L1	L3	B	B1	H	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
03099-22-2050410	395,30 Kč	478,31 Kč		3D	B	pravé	–	4	M10	10	38.5	25	15	9	3	6	10	17	1	8	14
03099-22-2050510	395,30 Kč	478,31 Kč		3D	B	pravé	–	5	M10	10	38.5	25	15	9	3	6	10	17	1.3	8	14
03099-22-2050512	401,30 Kč	485,57 Kč		3D	B	pravé	–	5	M12	12	47.4	30	19	10.8	3.6	8	12	19	1.3	5	15
03099-22-2050610	395,30 Kč	478,31 Kč		3D	B	pravé	–	6	M10	10	38.5	25	15	9	3	6	10	17	1.8	8	14
03099-22-2050612	401,30 Kč	485,57 Kč		3D	B	pravé	–	6	M12	12	47.4	30	19	10.8	3.6	8	12	19	1.8	5	15
03099-22-2050616	481,30 Kč	582,37 Kč		3D	B	pravé	–	6	M16	16	61.2	40	26	14.4	4.8	10	16	24	1.8	15	35
03099-22-2050812	401,30 Kč	485,57 Kč		3D	B	pravé	–	8	M12	12	47.4	30	19	10.8	3.6	8	12	19	2.3	5	15
03099-22-2050816	481,30 Kč	582,37 Kč		3D	B	pravé	–	8	M16	16	61.2	40	26	14.4	4.8	10	16	24	2.3	15	35
03099-22-2051016	481,30 Kč	582,37 Kč		3D	B	pravé	–	10	M16	16	61.2	40	26	14.4	4.8	10	16	24	2.8	15	35
03099-22-2060410	406,50 Kč	491,87 Kč		3D	C	pravé	tmavošedá RAL 7021	4	M10	10	39.5	26.3	15	10.9	4.9	6	10	–	1	8	14
03099-22-2060510	406,50 Kč	491,87 Kč		3D	C	pravé	tmavošedá RAL 7021	5	M10	10	39.5	26.3	15	10.9	4.9	6	10	–	1.3	8	14
03099-22-2060512	415,50 Kč	502,76 Kč		3D	C	pravé	tmavošedá RAL 7021	5	M12	12	48.4	31.1	19	12.9	5.7	8	12	–	1.3	5	15
03099-22-2060610	406,50 Kč	491,87 Kč		3D	C	pravé	tmavošedá RAL 7021	6	M10	10	39.5	26.3	15	10.9	4.9	6	10	–	1.8	8	14
03099-22-2060612	415,50 Kč	502,76 Kč		3D	C	pravé	tmavošedá RAL 7021	6	M12	12	48.4	31.1	19	12.9	5.7	8	12	–	1.8	5	15
03099-22-2060616	496,60 Kč	600,89 Kč		3D	C	pravé	tmavošedá RAL 7021	6	M16	16	62.8	41.5	26	16.6	7	10	16	–	1.8	15	35
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

12 3 4 5 6 7

Související produkty

Polohovací pouzdra pro aretační čepyPolohovací pouzdra pro aretační čepy

03099-50

Detail

Přídržné prvkyPřídržné prvky

03099

Detail

Přídržné prvky, hliníkPřídržné prvky, hliník

03099

Detail

Polohovací pouzdra z oceli nebo z nerezové oceli se snímačem stavuPolohovací pouzdra z oceli nebo z nerezové oceli…

Novinka

Aretační čepy – Polohovací pouzdra z oceli nebo z nerezové oceli se snímačem stavu

03099-60

Detail

Polohovací pouzdra z oceli nebo nerezové oceli pro snímač stavuPolohovací pouzdra z oceli nebo nerezové oceli…

Novinka

Aretační čepy – Polohovací pouzdra z oceli nebo nerezové oceli pro snímač stavu

03099-61

Detail

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Popis výrobku	Aretační čepy ovládané páčkou se užívají tam, kde je třeba zabránit změně aretační polohy působením příčných sil. Otočením závory o 180° dojde k zatažení aretačního kolíku, čímž lze změnit aretační polohu. Zaskakovací vrub způsobí, že závora v této poloze drží a aretační kolík tak zůstane zatažený. Díky 180° dorazu se zamezí přeskočení zářezu rastru a tím zabrání opětovnému vysunutí aretačního kolíku. Volbou strany dorazu (levý, pravý) se definuje smysl otáčení závory.
Materiál	Závora 1.0503. Závitové pouzdro a aretační kolík z automatové oceli. Tlačná pružina 1.4310. Krytka závory termoplast PA.
Provedení	Závitové pouzdro a závora brynýrovány. Aretační kolík kalený, broušený a brynýrovaný. Tlačná pružina bez povrchové úpravy. Krytka závory v různých barvách: tmavošedá RAL 7021 oranžová RAL 2004 sytě žlutá RAL 1021 bezpečnostní červená RAL 3020 signální zelená RAL 6032 bezpečnostní modrá RAL 5017 světle šedá RAL 7035
Přednosti	Otočením závory o 180° dojde k zatažení aretačního kolíku. Volitelně s barevnými krytkami závory z plastu 180° doraz s jednostranným smyslem otáčení.
Na vyžádání	Nadstandardní provedení.
Příslušenství	Přídržné prvky 03099. Polohovací pouzdra 03099–50, 03099–60, 03099–61.
Odkaz na výkres	Provedení A: bez krytky závory, bez protimatice Provedení B: bez krytky závory, s protimaticí Provedení C: s krytkou závory, bez protimatice Provedení D: s krytkou závory, s protimaticí doraz levý doraz pravý
