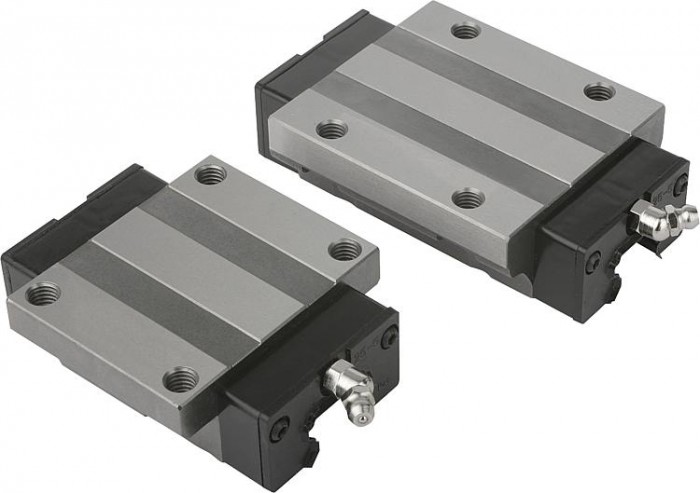

Vodicí pojezdy s přírubou

Popis produktu

Kód:	21402
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Vodicí pojezdy s přírubou | 21402
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Přehrát video

Datový list 21402 Vodicí pojezdy s přírubou

Technický pokyn pro profilová kolejnicová vedení

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Velikost	Mx Nm	My Nm	Mz Nm	Nosnost dynamická (N)	Nosnost statická (N)	Mazací otvor	A	A1	B	B1	E	E1	E2	H	H1	H2	H3	L3	L4	M
21402-15106601	1 641,60 Kč	1 986,34 Kč		CAD	standardní		70	50	50	6850	12700	Ø3	38mm	30mm	15mm	47	16mm	4,3	5	14mm	24mm	4,6mm	8mm	66	40	M5
21402-20107801	1 869,80 Kč	2 262,46 Kč		CAD	standardní		220	180	180	14500	25600	M6×1	53mm	40mm	20mm	63	21,5mm	5	13,5	18mm	30mm	5mm	9mm	77,8	48,8	M6
21402-25108801	1 955,00 Kč	2 365,55 Kč		CAD	standardní		360	320	310	21400	40000	M6×1	57mm	45mm	23mm	70	23,5mm	5	13,5	22mm	36mm	7mm	12mm	88	57	M8
21402-25211001	2 151,20 Kč	2 602,95 Kč		CAD	dlouhý		504	448	434	29960	56000	M6×1	57mm	45mm	23mm	70	23,5mm	5	13,5	22mm	36mm	7mm	12mm	110,1	79,1	M8
21402-30110901	2 524,30 Kč	3 054,40 Kč		CAD	standardní		600	500	490	29800	54900	M6×1	72mm	52mm	28mm	90	31mm	7	13	26mm	42mm	9mm	12mm	109	72	M10
21402-30213101	2 771,80 Kč	3 353,88 Kč		CAD	dlouhý		785	650	650	39000	71900	M6×1	72mm	52mm	28mm	90	31mm	7	13	26mm	42mm	9mm	12mm	131,3	94,3	M10
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

Související produkty

Profilové vodicí lištyProfilové vodicí lišty

Vodicí profilové lišty| Marek.eu – Profilové vodicí lišty

21410

Detail

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Korpus z oceli pro zušlechtění. Kuličky z oceli na valivá ložiska. Vratné prvky plast.
Na vyžádání	Dodáváme různé třídy přesnosti a předpětí.
Odkaz na výkres	broušená dorazová hrana
Provedení	Bez povrchové úpravy.
Upozornění	Vodicí pojezd s přírubou a kuličkovým oběžným vedením podle přesnosti N bez předpětí (Z0). S oboustranným závěrným těsněním. 4řadé provedení s půlkruhovým profilem. Ložiskové dráhy profilových kolejniček jsou uspořádány v úhlu 45° a mohou tak zachycovat zatížení působící ze všech směrů. Vysoké dynamické hodnoty: v = 5 m/s. Teplota použití v trvalém provozu max. 80 °C.
