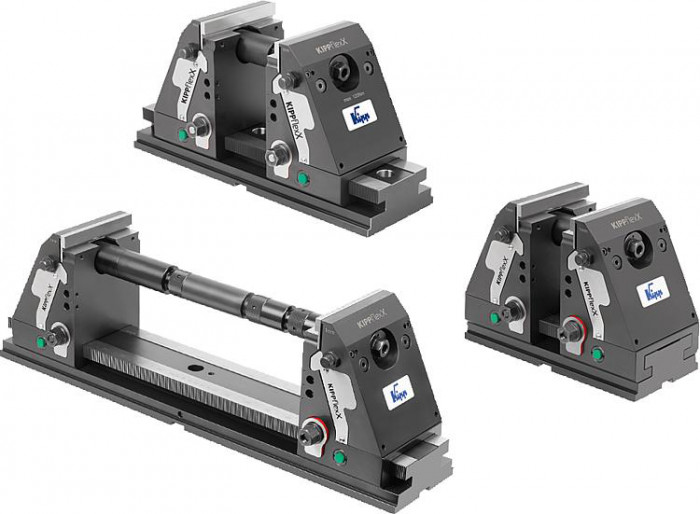

5osé upínače KIPPflexX upínací čelisti hladké

Novinka

Popis produktu

Kód:	K1555
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Aktuálně může docházet u některých položek k opoždění dodacího termínu z důvodu stěhování skladů u dodavatele v Německu. Děkujeme za pochopení
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: 5osé upínače KIPPflexX upínací čelisti hladké | K1555
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list K1555 5osé upínače KIPPflexX upínací čelisti hladké

Manuál k obsluze 5osé upínače KIPPflexX

Technické informace pro 5osý upínač KIPPflexX

Popis výrobku	5osý upínač KIPPflexX se vyznačuje vysokou stabilitou, flexibilitou a optimální obsluhou. 5osý upínač KIPPflexX lze použít buď jako přítlačný upínač, nebo jako upínač polotovarů. Při použití přítlačné funkce lze obrobek upínat s reprodukční přesností ±0,01 mm. Upínací výška obrobku 155/180 mm umožňuje velmi dobrou přístupnost při obrábění. Upínací rozsah se předběžně nastavuje ruční klikou, čím se snižují přípravné časy. Díky uzavřené geometrii a s ní spojené necitlivosti vůči nečistotám se navíc na minimum snižuje čas údržby a oprav.
Materiál	Ocel.
Provedení	Základová deska a podpěra obrobků kaleny.
Upozornění	Další informace o výrobku lze nalézt v návodu k obsluze.
Způsob ovládání	Rychlé přestavení pomocí ruční kliky.
Přednosti	Použití jako středicí upínače s přítlačnou funkcí nebo jako svěrák. Snadné a plynulé nastavování upínacího rozpětí pomocí ruční kliky. Optimální upínací výška pro 5osé obrábění. Mnohostranné možnosti připojení na strojní stoly.
Na vyžádání	různé náhradní díly, větší upínací rozpětí
Příslušenství	Základové desky K1556 Upínací čelisti s kolíky K1557.1251 Upínací čelisti s přídavkem na opracování K0975.1252 Upínací čelisti Kombi hladké/s kolíky K1557.1252 Opěrná lišty K0974 Prodlužovací hřídele K0990 Souprava pro kruhové upínání K0989.12535 Dorazová sada K0993.150 Sada úpínek K1008 Lícované šrouby K0815.12065 Šrouby s válcovou hlavou K0869.12X60 Momentový klíč K1489.01 Upínací čep K0967 Vodicí vložky do drážky K0954.14X20
Upínací síla	viz diagram
Použití	Vhodné pro stoly s T-drážkou, upínací systém s rastrovými otvory a systém nulového bodu. Rozměr 282,84 mm pro úhlopříčné uspořádání na upínacích systémech nulového bodu s roztečí 52/96/200 mm.
Tolerance	Při hloubce upnutí >5 mm reprodukční přesnost u přítlačné funkce ±0,01.
Rozsah dodávky	V závislosti na délkách základních desek, viz návod k obsluze

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	B	L	H	L1	L2	H1	H2	H3	H4	H5	H6	D	D2	E	G1	G2	Upínací šířka možnost prodloužení	Tahová síla max. kN	.step
K1555.122800901550	86 484,60 Kč		90	280	155	–	250	175	53	5,5	18	6	11	25H7	12H6	52	M12	M8	28–180	viz diagram
K1555.124000901550	98 860,60 Kč		90	400	155	150	350	175	53	5,5	18	6	11	25H7	12H6	52	M12	M8	28–300	viz diagram
K1555.122801251800	95 766,60 Kč		125	280	180	–	250	200	53	5,5	18	6	11	25H7	16H6	96	M12	M10	28–180	viz diagram	.step
K1555.124001251800	108 142,60 Kč		125	400	180	150	350	200	53	5,5	18	6	11	25H7	16H6	96	M12	M10	28–300	viz diagram	.step
K1555.126301251800	129 800,60 Kč		125	630	180	200	450	200	53	5,5	18	6	11	25H7	16H6	96	M12	M10	28–528	viz diagram	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
