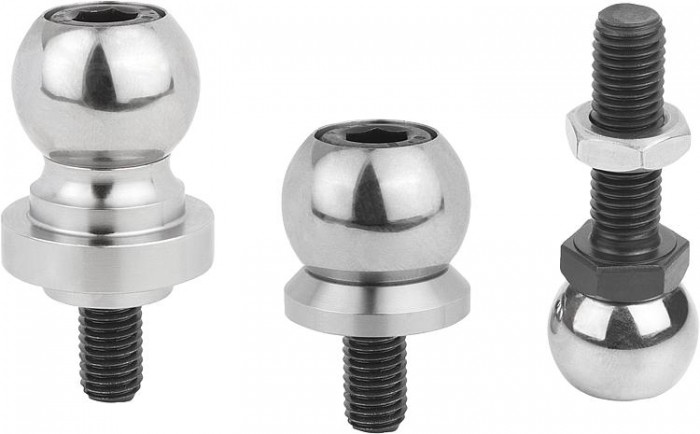

Upínací koule s vrchlíkem pro stabilizátor obrobku

Popis produktu

Kód:	K1193
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínací koule s vrchlíkem pro stabilizátor obrobku | K1193
Formát 3D: STEP (*.step) 3D PDF (*.pdf) ACIS (*.sat) Acrobat (*.pdf) ANVIL (*.igs) Ashlar-Vellum Argon (*.sat) Ashlar-Vellum Cobalt (*.sat) Ashlar-Vellum Xenon (*.sat) Auto CAD 3D (*.sat) CADKey 3D (*.sat) CATIA V5 Part/Assembly (*.catproduct) Edrawing Part/Assembly (*.eprt) IFC 2×3 (*.ifc) IGES (*.igs) lnventor (*.sat) Iron CAD (*.sat) JPEG Files (*.jpg) Mechanical Desktop (*.sat) Parasolid Binary (*.x_b) Parasolid Text (*.x_t) Pro/E Part/Assembly (*.prt) Revit (*.sat) SDRC I-DEAS (*.step) SolidEdge (*.x_t) SOLIDWORKS Part/Assembly (*.sldprt) STL (*.stl) TIFF (*.tif) Unigraphics (*.x_t) VDA (*.vda) VRML (*.wrl)

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Poptat cenu

JMÉNO:
E-MAIL:
WWW:
TEXT:

Firma: Jméno: Příjmení: E-mail: Telefon: Kód: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

Ke stažení

Datový list K1193 Upínací koule s vrchlíkem pro stabilizátor obrobku
Technická informace pro stabilizátor obrobku

• Varianty
• Technické parametry

Materiál	Ocel.
Odkaz na výkres	Válcový šroub DIN EN ISO 4762, M10
Provedení​	Šroub se šestihrannou hlavou DIN EN ISO 4017 třída pevnosti 8.8, černý. Šroub s válcovou hlavou DIN EN ISO 4762 třída pevnosti 8.8, černý. Kulička bez povrchové úpravy
Upozornění	Upínací koule s vrchlíkem flexibilně spojují obrobek se stabilizátorem obrobku. Díky upínacím koulím je umožněn vysoký stupeň volnosti obrobku.

Detail zavřít

Zruš filtr			ABC	25,4	M10M12M16M20M24	4050	19243036
Objednací kód	Základní cena bez DPH	Objednat	Provedení	D	D1	L1	SW	CAD
K1193.125	2 374,30 Kč		A	25,4	M10			CAD
K1193.225	1 827,40 Kč		B	25,4	M10			CAD
K1193.3251240	2 513,60 Kč		C	25,4	M12	40	19	CAD
K1193.3251640	2 875,80 Kč		C	25,4	M16	40	24	CAD
K1193.3252050	3 253,80 Kč		C	25,4	M20	50	30	CAD
K1193.3252450	3 389,60 Kč		C	25,4	M24	50	36	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
