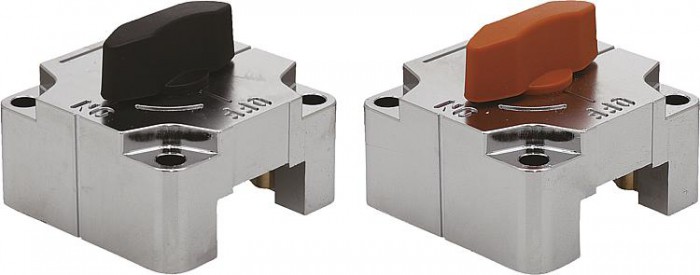

Posuvný upínač pre štvorhran

Popis produktu

Kód:	K1072
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Posuvný upínač pre štvorhran | K1072
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list K1072 Posuvný upínač pro čtyřhran

Technické informace

Varianty
Technické parametre

Detail zavřít

Zruš filter
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Farba	L	D	d1	H	H1	H2	H3	H4	H5	P	W	S	Držiaca sila (N)	Tepelná odolnosť do
K1072.2591	61,80 €	74,78 €		CAD	černá	50	35	5,5mm	37mm	23mm	18,5mm	9mm	1mm	4,5	40	25	16mm	800	90 °C
K1072.2592	61,80 €	74,78 €		CAD	oranžová	50	35	5,5mm	37mm	23mm	18,5mm	9mm	1mm	4,5	40	25	16mm	800	90 °C
K1072.12121	57,44 €	69,50 €		CAD	černá	40	28	4,5mm	36mm	22mm	18,5mm	12mm		6	32	12		500	90 °C
K1072.12122	57,44 €	69,50 €		CAD	oranžová	40	28	4,5mm	36mm	22mm	18,5mm	12mm		6	32	12		500	90 °C
K1072.16161	57,44 €	69,50 €		CAD	černá	40	28	4,5mm	40mm	26mm	22,5mm	16mm		8	32	16		500	90 °C
K1072.16162	57,44 €	69,50 €		CAD	oranžová	40	28	4,5mm	40mm	26mm	22,5mm	16mm		8	32	16		500	90 °C
K1072.25121	61,80 €	74,78 €		CAD	černá	50	35	5,5mm	40mm	26mm	21,5mm	12mm	1mm	6	40	25	16mm	800	90 °C
K1072.25122	61,80 €	74,78 €		CAD	oranžová	50	35	5,5mm	40mm	26mm	21,5mm	12mm	1mm	6	40	25	16mm	800	90 °C
K1072.32121	61,80 €	74,78 €		CAD	černá	50	35	5,5mm	40mm	26mm	21,5mm	12mm	1mm	6	40	32	16mm	800	90 °C
K1072.32122	61,80 €	74,78 €		CAD	oranžová	50	35	5,5mm	40mm	26mm	21,5mm	12mm	1mm	6	40	32	16mm	800	90 °C
K1072.32161	61,80 €	74,78 €		CAD	černá	50	35	5,5mm	44mm	30mm	25,5mm	16mm	1mm	8	40	32	16mm	800	90 °C
K1072.32162	61,80 €	74,78 €		CAD	oranžová	50	35	5,5mm	44mm	30mm	25,5mm	16mm	1mm	8	40	32	16mm	800	90 °C
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

CADzavřít

MAREK Industrial
Najširšia ponuka priemyselných komponentov na CZ/SK trhu. Viac než 300 000 komponentov od 20 výrobcov. Zastúpenie európskych lídrov v kvalitných priemyselných komponentoch už viac než 30 rokov.

Kontaktujte ma

Mgr. Michaela Hamrlová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Igor Hirka Obchodno-technický zástupca pre produkty Kipp, Norelem – Slovensko ihirka@marek.eu 774 402 682

Veronika Měcháčková Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenstvo pri výbere vhodných komponentov pre vašu aplikáciu. Nájdeme riešenie.

Materiál	Pouzdro, zinkový odlitek. Otočný ovládací knoflík, termoplast PA (polyamid). Upínací kolíky a klín, nerezová ocel. Listové pružiny, bronzové, fosfátované.
Odkaz na výkres	listová pružina 2) Čtecí linka pro měřítka
Princip funkce	Posuvné upínače lze použít ve 2 různých provozních režimech. Provozní režim 1: Posuvné upínače lze posunovat. Pokud je posuvný upínač sešroubovaný s podkladovou deskou (K1073) nebo nástavbovým prvkem, lze jej posunout na upevněném čtyřhranu. Provozní režim 2: Posuvné upínače jsou pevné. Pokud je posuvný upínač přišroubovaný přímo na desce (upevněný), lze posunovat čtyřhran.
Provedení	Pouzdro, pochromované. Otočný ovládací prvek, černý nebo oranžový, zesílený skleněnými kuličkami. Upínací kolíky a klín, bez povrchové úpravy.
Příslušenství	Podložky K1073. Měřítka, nerezová ocel K0759.
Upozornění	Pohybem otočného ovládacího knoflíku jsou upínací kolíky vestavěné ve spodním dílu posuvného upínače přitahovány pružinami a stlačovány směrem dolů. Oba upínací kolíky tlačí proti povrchu a svírají posuvný upínač.
