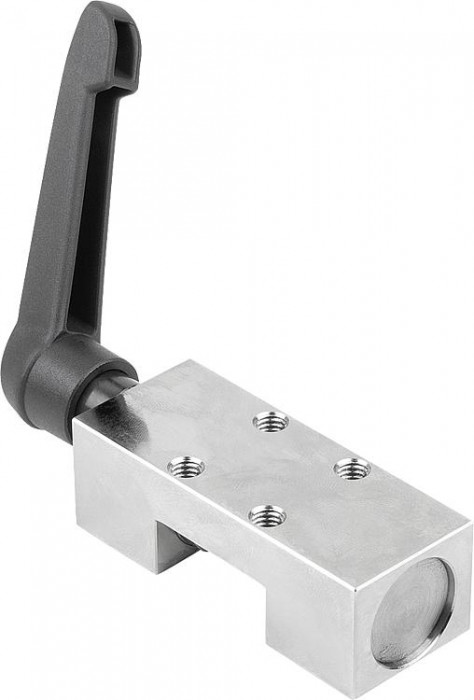

Svěrací prvky pro profilové vodicí lišty

Novinka

Popis produktu

Kód:	21427
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Aktuálně může docházet u některých položek k opoždění dodacího termínu z důvodu stěhování skladů u dodavatele v Německu. Děkujeme za pochopení
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Svěrací prvky pro profilové vodicí lišty | 21427
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list 21427 Svěrací prvky pro profilové vodicí lišty

Varianty
Technické parametry

Material	Pouzdro z oceli. Svěrací páky umělá hmota, závitová vřetena třída pevnosti 12.9.
Provedení	Pouzdro, poniklované. Svěrací páky, závitových vřeten brynýrované.
Upozornění	Ručně ovládané svěrací prvky pro statické svírání. Sevření se provádí rukou pomocí volně stavitelné svěrací páky. Plovoucí uložení svěracích pák zaručuje symetrické rozložení síly na vedení. Až 50.000 statických svěrných cyklů (hodnota B10d). Třecí styk mezi svěrným prvkem a lineárním vedením vzniká zásadně na volných plochách profilové vodicí lišty, přičemž se vodicí dráhy kuličkových vedení nepoškodí. Zkouška upínací síly provedena s olejovou mazací vrstvou na profilové vodicí liště. Podle druhu použitého vodicího pojezdu je pro výškové vyrovnání zapotřebí adaptérová deska.
Pracovní teplota	10 °C až +70 °C.

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Velikost	A	A1	A2	A3	A4	A5	B	B1	H1	H2	H3	L3	M	S	T	Přídržná síla F1 N	Moment utažení Nm	objednací číslo adaptérová deska	.step
21427-15	3 139,50 Kč			17	17	33,5	30	12,5	40	15	47	24	6,5	17,5	24	M4	4	5	1200	5	21430–915	.step
21427-20	3 310,60 Kč			15	15	45,5	41,5	13	65	20	60	28	8	20	24	M5	2	6	1200	7	21430–920	.step
21427-25	3 412,90 Kč			20	20	45,5	41,5	16,2	65	25	70	36	12	23	30	M6	4	8	1200	7	21430–925	.step
21427-30	3 566,10 Kč			22	22	58	53,5	21,5	80	28	90	42	12	30	39	M6	3	8	2000	15	21430–930	.step
21427-35	3 663,10 Kč			24	24	58	53,5	27	80	34	100	48	16	37	39	M8	7	10	2000	15	21430–935	.step
21427-45	4 009,70 Kč			26	26	58	53,5	26,5	80	45	120	60	18	44	44	M10	10	14	2000	15	21430–945	.step
21427-55	4 652,30 Kč			30	30	66	61	37,5	95	53	140	70	21	51	49	M14	10	14	2000	22	21430–955	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
