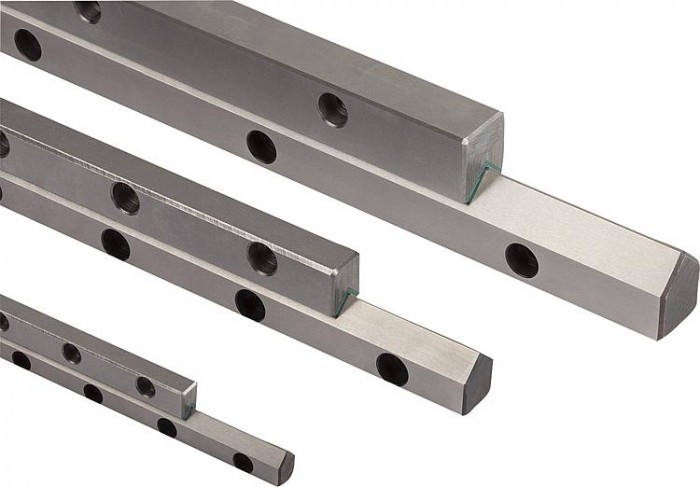

Vodicí kolejnice s teflonovým povlakem

Popis produktu

Kód:	21054
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Vodicí kolejnice s teflonovým povlakem | 21054
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 21054 Vodicí kolejnice s teflonovým povlakem

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	B	B1	B2	C	D1	D2	D3	E	H	K	L	L1	L2	F (N)
21054-1020030	2 020,60 Kč	2 444,93 Kč		CAD	A	12	7	2.5	7.5	M3	2.55	4.4	0.5	6	2.1	30	7.5	1×15	120
21054-1020045	2 945,70 Kč	3 564,30 Kč		CAD	A	12	7	2.5	7.5	M3	2.55	4.4	0.5	6	2.1	45	7.5	2×15	180
21054-1020060	3 870,60 Kč	4 683,43 Kč		CAD	A	12	7	2.5	7.5	M3	2.55	4.4	0.5	6	2.1	60	7.5	3×15	240
21054-1030050	1 215,70 Kč	1 471,00 Kč		CAD	A	18	9	3.5	10.8	M4	3.3	6	0.6	8	3.1	50	12.5	1×25	142
21054-1030075	1 409,80 Kč	1 705,86 Kč		CAD	A	18	9	3.5	10.8	M4	3.3	6	0.6	8	3.1	75	12.5	2×25	213
21054-1030100	1 789,70 Kč	2 165,54 Kč		CAD	A	18	9	3.5	10.8	M4	3.3	6	0.6	8	3.1	100	12.5	3×25	285
21054-1030125	2 221,80 Kč	2 688,38 Kč		CAD	A	18	9	3.5	10.8	M4	3.3	6	0.6	8	3.1	125	12.5	4×25	356
21054-1030150	2 505,60 Kč	3 031,78 Kč		CAD	A	18	9	3.5	10.8	M4	3.3	6	0.6	8	3.1	150	12.5	5×25	427
21054-1060100	2 304,70 Kč	2 788,69 Kč		CAD	A	31	16	6	19.3	M6	5.3	10	1	15	5.2	100	25	1×50	684
21054-1060150	2 968,00 Kč	3 591,28 Kč		CAD	A	31	16	6	19.3	M6	5.3	10	1	15	5.2	150	25	2×50	1026
21054-1060200	3 818,30 Kč	4 620,14 Kč		CAD	A	31	16	6	19.3	M6	5.3	10	1	15	5.2	200	25	3×50	1368
21054-1060250	4 653,20 Kč	5 630,37 Kč		CAD	A	31	16	6	19.3	M6	5.3	10	1	15	5.2	250	25	4×50	1710
21054-1060300	5 511,00 Kč	6 668,31 Kč		CAD	A	31	16	6	19.3	M6	5.3	10	1	15	5.2	300	25	5×50	2052
21054-1060350	6 614,50 Kč	8 003,55 Kč		CAD	A	31	16	6	19.3	M6	5.3	10	1	15	5.2	350	25	6×50	2394
21054-1060400	7 232,10 Kč	8 750,84 Kč		CAD	A	31	16	6	19.3	M6	5.3	10	1	15	5.2	400	25	7X50	2736
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	B	B1	B2	C	D1	D2	D3	E	H	K	L	L1	L2	F (N)
21054-1060500	9 328,40 Kč	11 287,36 Kč		CAD	A	31	16	6	19.3	M6	5.3	10	1	15	5.2	500	25	9×50	3420
21054-1090200	4 683,50 Kč	5 667,04 Kč		CAD	A	44	23.5	9	28	M8	6.8	11	1.2	22	6.2	200	50	1×100	2390
21054-1090300	6 182,00 Kč	7 480,22 Kč		CAD	A	44	23.5	9	28	M8	6.8	11	1.2	22	6.2	300	50	2×100	3586
21054-1090400	7 882,10 Kč	9 537,34 Kč		CAD	A	44	23.5	9	28	M8	6.8	11	1.2	22	6.2	400	50	3×100	4781
21054-1090500	9 567,30 Kč	11 576,43 Kč		CAD	A	44	23.5	9	28	M8	6.8	11	1.2	22	6.2	500	50	4×100	5976
21054-2020030	3 057,60 Kč	3 699,70 Kč		CAD	B	12	7	2.5	7.5	M3	2.55	4.4	0.5	6	2.1	30	7.5	1×15	120
21054-2020045	3 728,10 Kč	4 511,00 Kč		CAD	B	12	7	2.5	7.5	M3	2.55	4.4	0.5	6	2.1	45	7.5	2×15	180
21054-2020060	4 400,10 Kč	5 324,12 Kč		CAD	B	12	7	2.5	7.5	M3	2.55	4.4	0.5	6	2.1	60	7.5	3×15	240
21054-2030050	1 566,20 Kč	1 895,10 Kč		CAD	B	18	9	3.5	10.8	M4	3.3	6	0.6	8	3.1	50	12.5	1×25	142
21054-2030075	1 931,60 Kč	2 337,24 Kč		CAD	B	18	9	3.5	10.8	M4	3.3	6	0.6	8	3.1	75	12.5	2×25	213
21054-2030100	2 348,90 Kč	2 842,17 Kč		CAD	B	18	9	3.5	10.8	M4	3.3	6	0.6	8	3.1	100	12.5	3×25	285
21054-2030125	2 766,80 Kč	3 347,83 Kč		CAD	B	18	9	3.5	10.8	M4	3.3	6	0.6	8	3.1	125	12.5	4×25	356
21054-2030150	3 497,50 Kč	4 231,98 Kč		CAD	B	18	9	3.5	10.8	M4	3.3	6	0.6	8	3.1	150	12.5	5×25	427
21054-2060100	2 968,00 Kč	3 591,28 Kč		CAD	B	31	16	6	19.3	M6	5.3	10	1	15	5.2	100	25	1×50	684
21054-2060150	3 810,30 Kč	4 610,46 Kč		CAD	B	31	16	6	19.3	M6	5.3	10	1	15	5.2	150	25	2×50	1026
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	B	B1	B2	C	D1	D2	D3	E	H	K	L	L1	L2	F (N)
21054-2060200	4 660,90 Kč	5 639,69 Kč		CAD	B	31	16	6	19.3	M6	5.3	10	1	15	5.2	200	25	3×50	1368
21054-2060250	5 532,90 Kč	6 694,81 Kč		CAD	B	31	16	6	19.3	M6	5.3	10	1	15	5.2	250	25	4×50	1710
21054-2060300	6 517,40 Kč	7 886,05 Kč		CAD	B	31	16	6	19.3	M6	5.3	10	1	15	5.2	300	25	5×50	2052
21054-2060350	7 755,40 Kč	9 384,03 Kč		CAD	B	31	16	6	19.3	M6	5.3	10	1	15	5.2	350	25	6×50	2394
21054-2060400	9 060,10 Kč	10 962,72 Kč		CAD	B	31	16	6	19.3	M6	5.3	10	1	15	5.2	400	25	7X50	2736
21054-2060500	12 251,90 Kč	14 824,80 Kč		CAD	B	31	16	6	19.3	M6	5.3	10	1	15	5.2	500	25	9×50	3420
21054-2090200	5 160,50 Kč	6 244,21 Kč		CAD	B	44	23.5	9	28	M8	6.8	11	1.2	22	6.2	200	50	1×100	2390
21054-2090300	7 345,20 Kč	8 887,69 Kč		CAD	B	44	23.5	9	28	M8	6.8	11	1.2	22	6.2	300	50	2×100	3586
21054-2090400	10 194,20 Kč	12 334,98 Kč		CAD	B	44	23.5	9	28	M8	6.8	11	1.2	22	6.2	400	50	3×100	4781
21054-2090500	12 297,00 Kč	14 879,37 Kč		CAD	B	44	23.5	9	28	M8	6.8	11	1.2	22	6.2	500	50	4×100	5976
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Provedení A: Nástrojová ocel, tvrdost materiálu 58–62 HRC. Povrchy jsou velmi jemně broušené. Provedení B: Automatová ocel s kluznými povlaky z PTFE. Kluzné povlaky jsou samomazné.
Pokyny k objednání	Pro kompletní vedení s velikostí kolejnice 6, délka vedení 300 mm a zdvihem 100 mm je zapotřebí: 2 × 21054–1060300 2 × 21054–2060200 (zadejte délku L, např. 300 pro L = 300 mm)
Použití	Automatizace průmyslu - Obráběcí stroj - Speciální obráběcí stroje - Obráběcí přípravky - Měřicí přístroje
Pracovní teplota	40 °C až +80 °C.
Přednosti	Chod bez stick-slip efektu - Velmi dobré vlastnosti nouzového chodu - Vysoká odolnost proti opotřebení - Velmi dobré tlumení vibrací - Odolnost vůči nečistotám, nárazům a úderům
Upozornění	Při normálních podmínkách montáže se mohou v namazaném stavu pohybovat rychlostí max. 15 m/min. Součinitel tření se v závislosti na mazání může počítat v rozmezí 0,04–0,08. Mazání se provádí s použitím běžných olejů pro vodicí plochy. Podélná vedení se používají pro úkoly spojené s posuvem, obráběním a polohováním.
