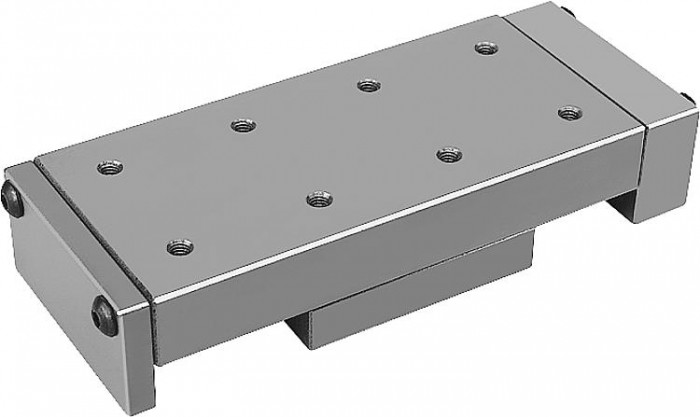

Rybinová vedení saní s koncovými dorazy

Popis produktu

Kód:	21031
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Aktuálně může docházet u některých položek k opoždění dodacího termínu z důvodu stěhování skladů u dodavatele v Německu. Děkujeme za pochopení
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Rybinová vedení saní s koncovými dorazy | 21031
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list 21031 Rybinová vedení saní s koncovými dorazy

Varianty
Technické parametry

Material	GJL 250.
Provedení:	bez povrchové úpravy, broušeno.
Upozornění	Místo středního stavěcího šroubu „N“ lze použít svěrací páku 06460. Uvedené dovolené hodnoty zatížení (F) jsou navrženy pro dynamické zatížení s životností 1 milion zdvihů. Při statickém zatížení je dovolena 10násobná tabulková hodnota „F“. Hodnoty krouticího momentu platí pouze u saní umístěných v centrální poloze. TI = počet upevňovacích otvorů E/M ve vnitřním dílu. TA = počet upevňovacích otvorů E/M ve vnějším dílu.

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	CAD	A	B	B1	C	D	E	TL	TA	I	L	L1	M	Drážka	O	R	F N	Mx Nm	My Nm	Mz Nm
21031-050080	8 402,60 Kč		CAD	25mm	50mm	49,5	25	15	28mm	4	6	17,6	80	50	M4	M5	14	6	109	2	6	2
21031-050105	8 924,50 Kč		CAD	25mm	50mm	49,5	50	15	28mm	4	8	17,6	105	50	M4	M5	14	6	61	2	6	2
21031-075105	10 797,20 Kč		CAD	32mm	75mm	74,5	25	19,5	62mm	4	4	22,5	105	75	M5	M5	15	6	290	5	19	6
21031-075130	11 275,60 Kč		CAD	32mm	75mm	74,5	50	19,5	62mm	4	4	22,5	130	75	M5	M5	15	6	168	5	19	6
21031-100135	13 583,20 Kč		CAD	40mm	100mm	99,5	25	24	86mm	4	4	27,5	135	100	M6	M6	15	6	586	11	43	12
21031-100160	14 584,90 Kč		CAD	40mm	100mm	99,5	50	24	86mm	4	4	27,5	160	100	M6	M6	15	6	351	11	43	12
21031-100260	19 590,60 Kč		CAD	40mm	100mm	99,5	100	24	86mm	4	6	27,5	260	150	M6	M6	15	6	395	23	63	26
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
