Vodicí pojezd DryLin® W

Popis produktu

Kód:	21240
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Aktuálně může docházet u některých položek k opoždění dodacího termínu z důvodu stěhování skladů u dodavatele v Německu. Děkujeme za pochopení
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Vodicí pojezd DryLin® W | 21240
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list 21240 Vodicí pojezd DryLin® W

Varianty
Technické parametry

Material	Kluzný pojezd ze zinkového tlakového odlitku. Montážní deska z hliníku. Materiál kluzného ložiska iglidur® J.
Provedení:	Kluzný pojezd chromátován. Montážní deska eloxována.
Příslušenství	Vodicí kolejnice dvojité 21240.
Upozornění	Vodicí pojezdy DryLin® W jsou korozivzdorné a bezúdržbové. Vyloučení mazání činí systém velmi necitlivým vůči nečistotám. Nízké hodnoty tření při chodu nasucho a velmi tichý provoz. Díky ploché a široké konstrukci lze zachycovat vysoké momenty. Rychlosti do 15 m/s. Teplota použití –40 °C až max. 90 °C.

Detail zavřít

Zruš filtr

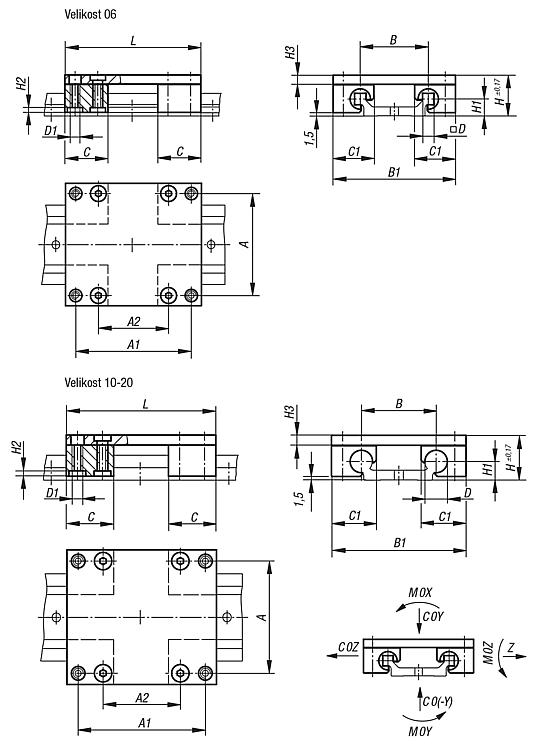

Objednací kód	Základní cena bez DPH	Objednat	CAD	Velikost	A	A1	A2	B	B1	C	C1	D	H	H1	H2	H3	L	C0Y kN	C0(-Y) kN	C0Z kN	M0X Nm	M0Y Nm	M0Z Nm
21240-0600060	1 035,60 Kč		CAD		45mm	51mm	31	30mm	54	19	18	5	18mm	7,5mm	2mm	4mm	60	1,68	1,68	1,68	25	34	34
21240-0600080	1 104,50 Kč		CAD		45mm	71mm	51	30mm	54	19	18	5	18mm	7,5mm	2mm	4mm	80	1,68	1,68	1,68	25	51	51
21240-0600100	1 215,50 Kč		CAD		45mm	91mm	71	30mm	54	19	18	5	18mm	7,5mm	2mm	4mm	100	1,68	1,68	1,68	25	68	68
21240-1000100	1 205,20 Kč		CAD		60mm	87mm	55	40mm	73	29	26	10	24mm	9mm	3,5mm	6mm	100	4,8	4,8	4,8	96	170	170
21240-1000150	1 273,80 Kč		CAD		60mm	137mm	105	40mm	73	29	26	10	24mm	9mm	3,5mm	6mm	150	4,8	4,8	4,8	96	290	290
21240-1000200	1 348,30 Kč		CAD		60mm	187mm	155	40mm	73	29	26	10	24mm	9mm	3,5mm	6mm	200	4,8	4,8	4,8	96	410	410
21240-1600100	1 628,90 Kč		CAD		86mm	82mm	46	58mm	104	36	34,5	16	35mm	14mm	4mm	8mm	100	8,4	8,4	8,4	240	270	270
21240-1600150	1 782,60 Kč		CAD		86mm	132mm	96	58mm	104	36	34,5	16	35mm	14mm	4mm	8mm	150	8,4	8,4	8,4	240	480	480
21240-1600200	1 965,20 Kč		CAD		86mm	182mm	146	58mm	104	36	34,5	16	35mm	14mm	4mm	8mm	200	8,4	8,4	8,4	240	690	690
21240-2000150	1 693,50 Kč		CAD		116mm	132mm	78	82mm	134	45	42,5	20	44mm	20mm	4mm	8mm	150	12,8	12,8	12,8	525	670	670
21240-2000200	1 818,30 Kč		CAD		116mm	182mm	128	82mm	134	45	42,5	20	44mm	20mm	4mm	8mm	200	12,8	12,8	12,8	525	990	990
21240-2000250	1 934,90 Kč		CAD		116mm	232mm	178	82mm	134	45	42,5	20	44mm	20mm	4mm	8mm	250	12,8	12,8	12,8	525	1250	1250
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
