Vodicí pojezdy DryLin® T

Popis produktu

Kód:	21200
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Vodicí pojezdy DryLin® T | 21200
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Přehrát video

Datový list norelem 21200 Vodicí pojezdy DryLin® T

Technický list norelem 21200 Vodicí pojezdy DryLin® T

Varianty
Technické parametry

Detail zavřít

Zruš filtr

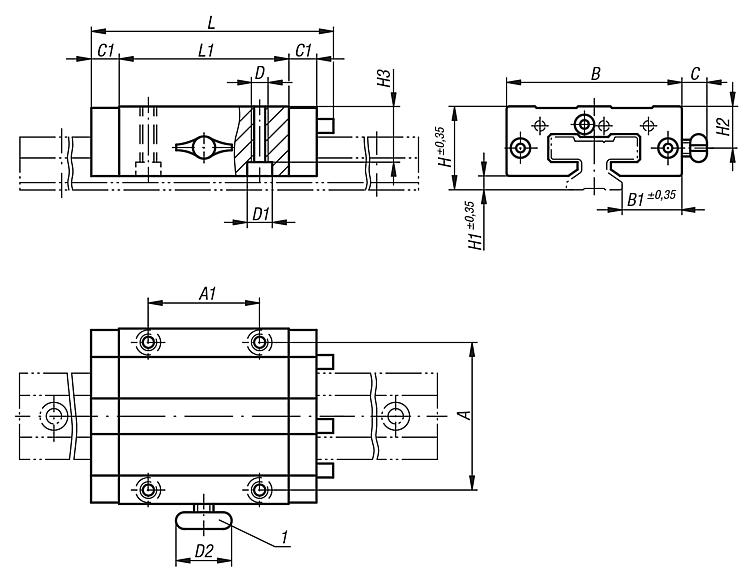

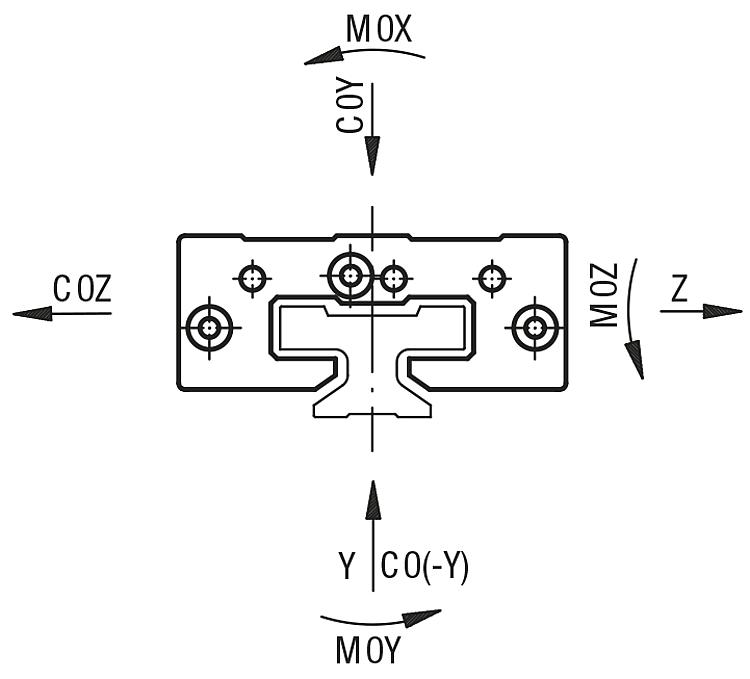

Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení 2	Velikost	C0Y kN	C0(-Y) kN	C0Z kN	M0X Nm	M0Y Nm	M0Z Nm	A	A1	B	B1	C	C1	D	D1 pro šroub DIN 912	D2	H	H1	H2	H3	L	L1	Závit ruční svorky
21200-1500	1 447,80 Kč	1 751,84 Kč		3D	pevné ložisko standard	15	4	4	2	32	25	25	38	30	47	16	–	9	M5	M4	–	24	4	–	16	74	50	–
21200-1510	2 004,90 Kč	2 425,93 Kč		3D	pevné ložisko s ručním svíráním	15	4	4	2	32	25	25	38	30	47	16	19	9	M5	M4	20	24	4	11.5	16	74	50	M6
21200-1520	1 447,80 Kč	1 751,84 Kč		3D	volné ložisko směr y	15	4	4	2	32	25	25	38	30	47	16	–	9	M5	M4	–	24	4	–	16	74	50	–
21200-1530	1 447,80 Kč	1 751,84 Kč		3D	volné ložisko směr z	15	4	4	2	32	25	25	38	30	47	16	–	9	M5	M4	–	24	4	–	16	74	50	–
21200-2000	1 487,60 Kč	1 800,00 Kč		3D	pevné ložisko standard	20	7.4	7.4	3.7	85	45	45	53	40	63	21.5	–	10	M6	M5	–	30	5	–	19.8	87	61	–
21200-2010	2 044,10 Kč	2 473,36 Kč		3D	pevné ložisko s ručním svíráním	20	7.4	7.4	3.7	85	45	45	53	40	63	21.5	18	10	M6	M5	28	30	5	15	19.8	87	61	M8
21200-2020	1 487,60 Kč	1 800,00 Kč		3D	volné ložisko směr y	20	7.4	7.4	3.7	85	45	45	53	40	63	21.5	–	10	M6	M5	–	30	5	–	19.8	87	61	–
21200-2030	1 487,60 Kč	1 800,00 Kč		3D	volné ložisko směr z	20	7.4	7.4	3.7	85	45	45	53	40	63	21.5	–	10	M6	M5	–	30	5	–	19.8	87	61	–
21200-2500	1 830,10 Kč	2 214,42 Kč		3D	pevné ložisko standard	25	10	10	5	125	65	65	57	45	70	23.5	–	11	M8	M6	–	36	5	–	24.8	96	68	–
21200-2510	2 386,90 Kč	2 888,15 Kč		3D	pevné ložisko s ručním svíráním	25	10	10	5	125	65	65	57	45	70	23.5	17	11	M8	M6	28	36	5	19	24.8	96	68	M8
21200-2520	1 830,10 Kč	2 214,42 Kč		3D	volné ložisko směr y	25	10	10	5	125	65	65	57	45	70	23.5	–	11	M8	M6	–	36	5	–	24.8	96	68	–
21200-2530	1 830,10 Kč	2 214,42 Kč		3D	volné ložisko směr z	25	10	10	5	125	65	65	57	45	70	23.5	–	11	M8	M6	–	36	5	–	24.8	96	68	–
21200-3000	1 916,10 Kč	2 318,48 Kč		3D	pevné ložisko standard	30	14	14	7	200	100	100	72	52	90	31	–	12	M10	M8	–	42	6.5	–	27	109	79	–
21200-3010	2 471,80 Kč	2 990,88 Kč		3D	pevné ložisko s ručním svíráním	30	14	14	7	200	100	100	72	52	90	31	20	12	M10	M8	28	42	6.5	21.5	27	109	79	M8
21200-3020	1 916,10 Kč	2 318,48 Kč		3D	volné ložisko směr y	30	14	14	7	200	100	100	72	52	90	31	–	12	M10	M8	–	42	6.5	–	27	109	79	–
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení 2	Velikost	C0Y kN	C0(-Y) kN	C0Z kN	M0X Nm	M0Y Nm	M0Z Nm	A	A1	B	B1	C	C1	D	D1 pro šroub DIN 912	D2	H	H1	H2	H3	L	L1	Závit ruční svorky
21200-3030	1 916,10 Kč	2 318,48 Kč		3D	volné ložisko směr z	30	14	14	7	200	100	100	72	52	90	31	–	12	M10	M8	–	42	6.5	–	27	109	79	–
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Igor Hirka Obchodně-technický zástupce pro zboží Kipp, Norelem – Slovensko ihirka@marek.eu 774 402 682

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Základní těleso kluzného pojezdu protlačovaný profil EN AW-6060. Kluzné prvky bezúdržbový materiál na kluzná ložiska iglidur® J. Víčko z plastu.
Odkaz na výkres	Ruční sevření
Provedení	Povrstvení Eloxal E6/EV1. Plast černý.
Upozornění	Díky nízké setrvačnosti lze dosahovat velkých zrychlení a – krátkodobě – extrémních rychlostí do 30 m/s. Lineární kluzná vedení z materiálu DryLin® T nejsou citlivá vůči znečištění a jsou korozně odolná. Nevyžadují údržbu, jsou nastavitelná a bezhlučná. Teplota použití max. 80 °C. Preferované použití v potravinářské a lékařské technologii a v technologii určené pro čisté prostory, neboť se zde neuvolňují žádná mazadla. Ruční sevření bylo vyvinuto pro jednoduché úkoly. Tečení sevřeného materiálu má za následek postupně polevující sílu sevření plastu (až 70 %). Proto nesmějí být svírány díly důležité pro bezpečnost. Vhodné vodicí kolejnice viz 21200.
