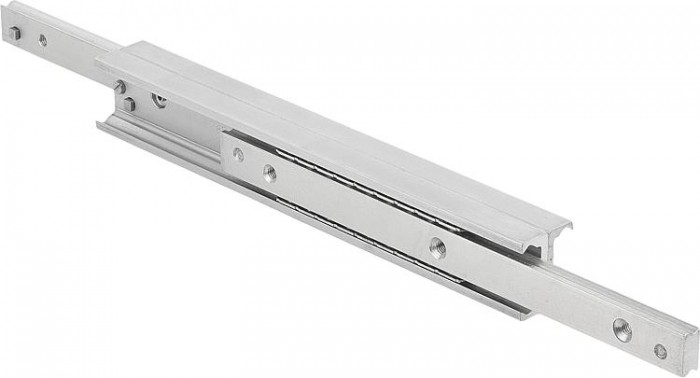

Teleskopické lišty ve dvojitém tvaru T

Popis produktu

Kód:	21336
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Teleskopické lišty ve dvojitém tvaru T | 21336
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Přehrát video

Datový list 21336 Teleskopické lišty ve dvojitém tvaru T

Varianty
Technické parametry

Detail zavřít

Zruš filtr

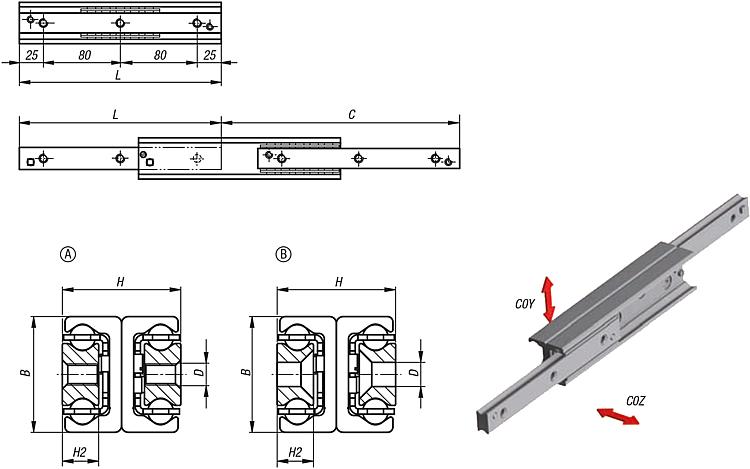

Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Velikost	B	C (zdvih)	D	D pro šroub	H	H2	L	C0Y N	C0Z N	Počet otvorů
21336-1280210	5 829,10 Kč	7 053,21 Kč		CAD	Závitový otvor		28mm	232	M5	–	26mm	7,5mm	210	432	302	3
21336-1280370	7 795,90 Kč	9 433,04 Kč		CAD	Závitový otvor		28mm	380	M5	–	26mm	7,5mm	370	968	471	5
21336-1280450	8 685,50 Kč	10 509,46 Kč		CAD	Závitový otvor		28mm	464	M5	–	26mm	7,5mm	450	1169	385	6
21336-1280530	9 635,90 Kč	11 659,44 Kč		CAD	Závitový otvor		28mm	548	M5	–	26mm	7,5mm	530	1107	325	7
21336-1350370	8 813,70 Kč	10 664,58 Kč		CAD	Závitový otvor		35mm	406	M6	–	34mm	10mm	370	1025	718	5
21336-1350450	10 275,60 Kč	12 433,48 Kč		CAD	Závitový otvor		35mm	494	M6	–	34mm	10mm	450	1250	793	6
21336-1350530	11 164,20 Kč	13 508,68 Kč		CAD	Závitový otvor		35mm	558	M6	–	34mm	10mm	530	1685	728	7
21336-1350610	12 558,90 Kč	15 196,27 Kč		CAD	Závitový otvor		35mm	646	M6	–	34mm	10mm	610	1908	626	8
21336-1430450	13 064,20 Kč	15 807,68 Kč		CAD	Závitový otvor		43mm	486	M8	–	44mm	13,5mm	450	1828	1279	6
21336-1430530	14 015,90 Kč	16 959,24 Kč		CAD	Závitový otvor		43mm	556	M8	–	44mm	13,5mm	530	2375	1434	7
21336-1430610	15 659,50 Kč	18 948,00 Kč		CAD	Závitový otvor		43mm	626	M8	–	44mm	13,5mm	610	2934	1300	8
21336-1430770	18 771,00 Kč	22 712,91 Kč		CAD	Závitový otvor		43mm	796	M8	–	44mm	13,5mm	770	3055	1016	10
21336-1430930	20 672,40 Kč	25 013,60 Kč		CAD	Závitový otvor		43mm	966	M8	–	44mm	13,5mm	930	2506	833	12
21336-2280210	5 829,10 Kč	7 053,21 Kč		CAD	zapuštěným otvorem		28mm	232	–	M5	26mm	7,5mm	210	432	302	3
21336-2280370	7 795,90 Kč	9 433,04 Kč		CAD	zapuštěným otvorem		28mm	380	–	M5	26mm	7,5mm	370	968	471	5
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Velikost	B	C (zdvih)	D	D pro šroub	H	H2	L	C0Y N	C0Z N	Počet otvorů
21336-2280450	8 685,50 Kč	10 509,46 Kč		CAD	zapuštěným otvorem		28mm	464	–	M5	26mm	7,5mm	450	1169	385	6
21336-2280530	9 635,90 Kč	11 659,44 Kč		CAD	zapuštěným otvorem		28mm	548	–	M5	26mm	7,5mm	530	1107	325	7
21336-2350370	8 813,70 Kč	10 664,58 Kč		CAD	zapuštěným otvorem		35mm	406	–	M6	34mm	10mm	370	1025	718	5
21336-2350450	10 275,60 Kč	12 433,48 Kč		CAD	zapuštěným otvorem		35mm	494	–	M6	34mm	10mm	450	1250	793	6
21336-2350530	11 164,20 Kč	13 508,68 Kč		CAD	zapuštěným otvorem		35mm	558	–	M6	34mm	10mm	530	1685	728	7
21336-2350610	12 558,90 Kč	15 196,27 Kč		CAD	zapuštěným otvorem		35mm	646	–	M6	34mm	10mm	610	1908	626	8
21336-2430450	13 064,20 Kč	15 807,68 Kč		CAD	zapuštěným otvorem		43mm	486	–	M8	44mm	13,5mm	450	1828	1279	6
21336-2430530	14 015,90 Kč	16 959,24 Kč		CAD	zapuštěným otvorem		43mm	556	–	M8	44mm	13,5mm	530	2375	1434	7
21336-2430610	15 659,50 Kč	18 948,00 Kč		CAD	zapuštěným otvorem		43mm	626	–	M8	44mm	13,5mm	610	2934	1300	8
21336-2430770	18 771,00 Kč	22 712,91 Kč		CAD	zapuštěným otvorem		43mm	796	–	M8	44mm	13,5mm	770	3055	1016	10
21336-2430930	20 672,40 Kč	25 013,60 Kč		CAD	zapuštěným otvorem		43mm	966	–	M8	44mm	13,5mm	930	2506	833	12
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Kolejnička a jezdec z oceli na valivá ložiska. Kuličky z oceli na valivá ložiska. Klec kuliček z oceli.
Provedení	Kolejnička, jezdec a kuličková klec pozinkované. Oběžné dráhy indukčně kaleny. Kuličky kaleny.
Upozornění	Plný výsuv skládající se ze dvou vodicích kolejnic, které, vzájemně spojené do T-profilu, tvoří vložený prvek, jakož i ze dvou jezdců, které jakožto pevný a pohyblivý prvek tvoří spojení s připojovanou konstrukcí. Vysoká zatížitelnost a malý průhyb díky kompaktní, čtvercové konstrukci s vysokou únosností. Maximální zdvih je větší než zavřená délka teleskopické lišty. Montážní poloha by měla být přednostně vodorovná. Aby bylo možné dosáhnout na všechny upevňovací šrouby, je pro montáž nutné odstranit aretační šroub v liště a poté jej opět vložit. Oboustranný zdvih se dosáhne odstraněním aretačních šroubů. Interní dorazy slouží k omezení klece. Pro zatížený systém instalujte prosím externí dorazy. Provedení A: K montáži kolejnice použijte šrouby se zapuštěnou hlavou podle DIN EN ISO 10642 třídy pevnosti 10.9. Provedení B: K montáži kolejnice použijte šrouby třídy pevnosti 10.9. Maximální pojezdová rychlost činí 0,8 m/s. Teplota použití –30 °C až +170 °C.
