Kloubové svorky bez ozubení, hliník

Popis produktu

Kód:	29036
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Kloubové svorky bez ozubení, hliník | 29036
Formát 3D: STEP (*.step) 3D PDF (*.pdf) ACIS (*.sat) Acrobat (*.pdf) ANVIL (*.igs) Ashlar-Vellum Argon (*.sat) Ashlar-Vellum Cobalt (*.sat) Ashlar-Vellum Xenon (*.sat) Auto CAD 3D (*.sat) CADKey 3D (*.sat) CATIA V5 Part/Assembly (*.catproduct) Edrawing Part/Assembly (*.eprt) IFC 2×3 (*.ifc) IGES (*.igs) lnventor (*.sat) Iron CAD (*.sat) JPEG Files (*.jpg) Mechanical Desktop (*.sat) Parasolid Binary (*.x_b) Parasolid Text (*.x_t) Pro/E Part/Assembly (*.prt) Revit (*.sat) SDRC I-DEAS (*.step) SolidEdge (*.x_t) SOLIDWORKS Part/Assembly (*.sldprt) STL (*.stl) TIFF (*.tif) Unigraphics (*.x_t) VDA (*.vda) VRML (*.wrl)

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Poptat cenu

JMÉNO:
E-MAIL:
WWW:
TEXT:

Firma: Jméno: Příjmení: E-mail: Telefon: Kód: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

Ke stažení

Datový list 29036 Kloubové svorky bez ozubení, hliník

• Varianty
• Technické parametry

Materiál	Hliníková litina. Válcový šroub podle DIN 7984 a šestihranná matice podle DIN 985, z oceli.
Na vyžádání	Svěrací páka pro upevnění a jiné průměry.
Provedení​	Hladce vyleštěno. Válcový šroub a šestihranná matice pozinkované.
Příslušenství	Trubky s kruhovým a čtvercovým profilem 29050
Upozornění	Trubkové spojky, kloubové patice jsou nastavitelné plynule o 180°. * Podélný otvor.

Detail zavřít

Zruš filtr			12,114,116,118,12025,130,140,2	5,3* (2x)6,5 (4x)8,5 (4x)	254560	264056	29,44056	405776	5075100	203344	-5776	64106144	4473100	5710	3575100	213348	37,55168	M6x16M8x35M10x50	38-

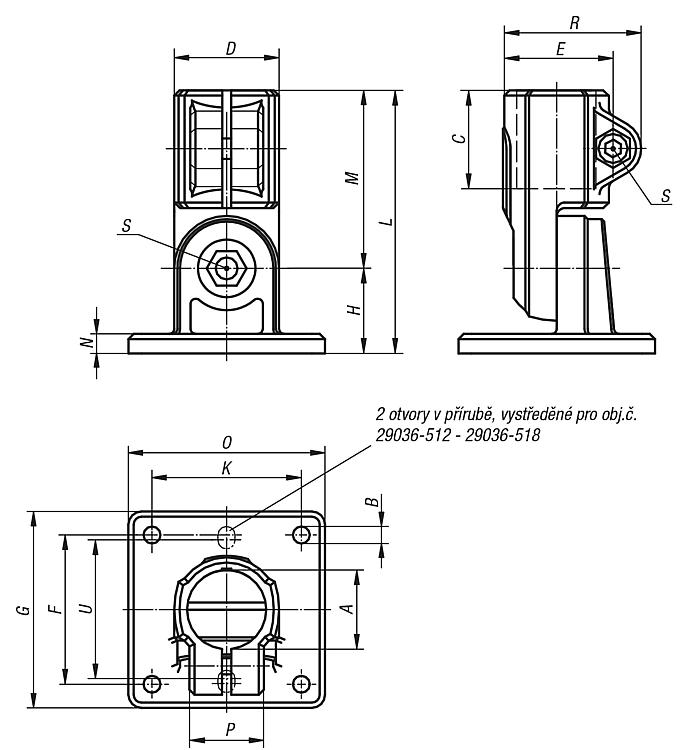

Objednací kód	Základní cena bez DPH	Objednat	A	B	C	D	E	F	G	H	K	L	M	Drážka	O	P	R	S​	U	CAD
29036-512	747,90 Kč		12,1mm	5,3* (2×)	25	26	29,4mm	40	50	20mm	–	64	44	5	35	21	37,5	M6×16	38	CAD
29036-514	747,90 Kč		14,1mm	5,3* (2×)	25	26	29,4mm	40	50	20mm	–	64	44	5	35	21	37,5	M6×16	38	CAD
29036-516	747,90 Kč		16,1mm	5,3* (2×)	25	26	29,4mm	40	50	20mm	–	64	44	5	35	21	37,5	M6×16	38	CAD
29036-518	747,90 Kč		18,1mm	5,3* (2×)	25	26	29,4mm	40	50	20mm	–	64	44	5	35	21	37,5	M6×16	38	CAD
29036-520	1 006,00 Kč		20mm	6,5 (4×)	45	40	40mm	57	75	33mm	57	106	73	7	75	33	51	M8×35	–	CAD
29036-525	1 006,00 Kč		25,1mm	6,5 (4×)	45	40	40mm	57	75	33mm	57	106	73	7	75	33	51	M8×35	–	CAD
29036-530	1 006,00 Kč		30,1mm	6,5 (4×)	45	40	40mm	57	75	33mm	57	106	73	7	75	33	51	M8×35	–	CAD
29036-540	1 414,40 Kč		40,2mm	8,5 (4×)	60	56	56mm	76	100	44mm	76	144	100	10	100	48	68	M10×50	–	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
