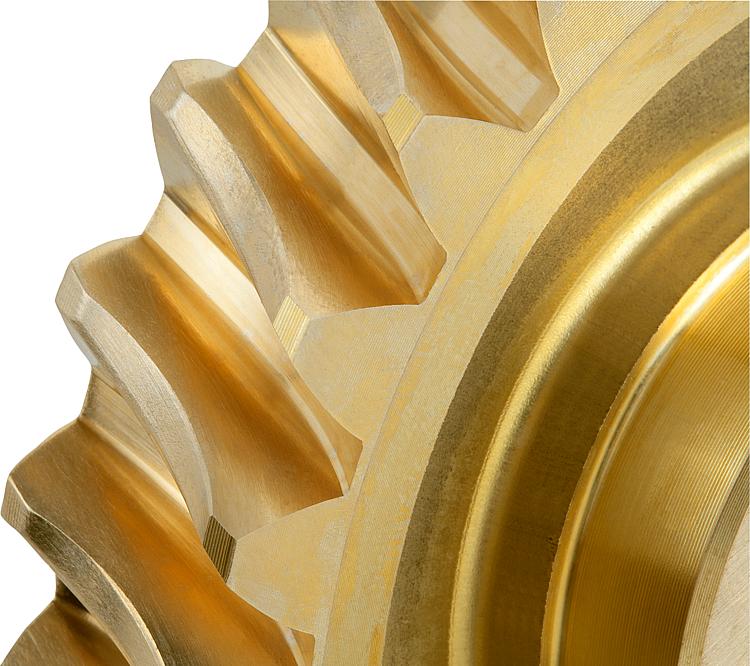

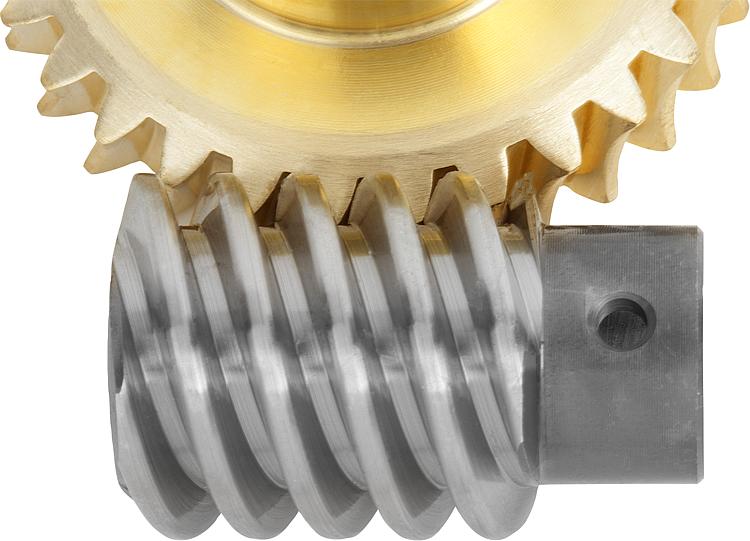

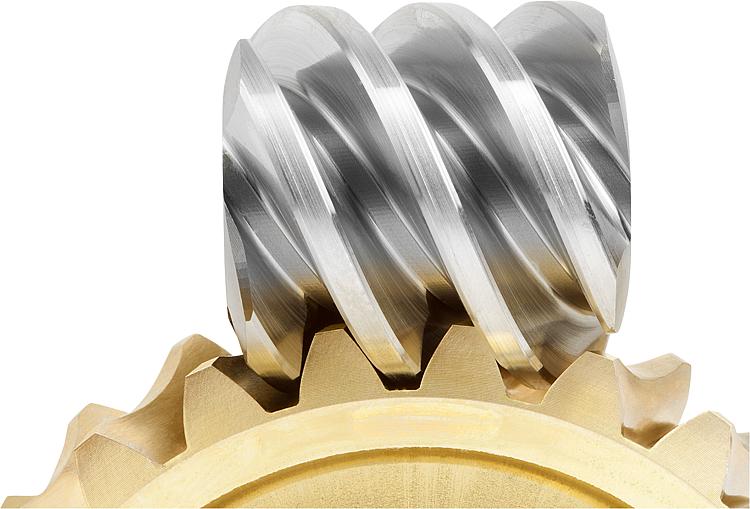

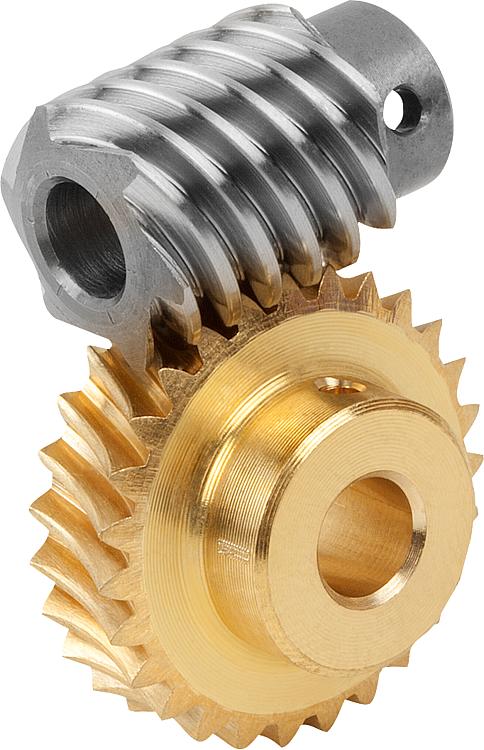

Sady šnekových kol, pravochodých rozteč os 17 mm
Popis produktu
| Kód: | 22500 |
|---|---|
| Výrobce: | norelem |
| Ceny: | jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže. |
| Termín dodání: | běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací. |
Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme. |
zavřít
zavřít
Ke stažení
Datový list 22500 Sady šnekových kol, pravochodých rozteč os 17 mm Technický pokyn pro sady šnekových kol
Detail zavřít

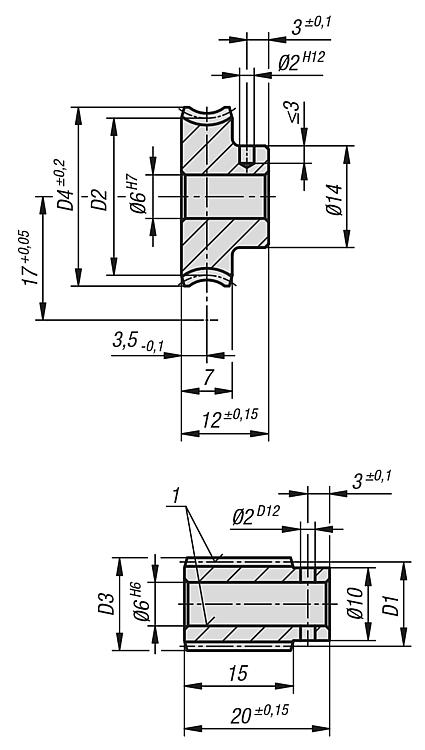

| Objednací kód | Základní cena bez DPH | Objednat | Obrázek | Název | Převodový poměr | Úhel stoupání | Modul | Z1 | d1 | D3 | Z2 | d2 | D4 | Hnací moment T2 (Nm) minerální tuk | Hnací moment T2 (Nm) minerální olej | Hnací moment T2 (Nm) syntetický olej | CAD |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 22500-171002 | 903,20 Kč | šnek | – | 48° 15 | 0,9 | 8 | 10,15mm | 11,95 | – | 1,1 | 1,3 | 1,6 | |||||
| 22500-171004 | 903,20 Kč | šnek | – | 21° 50 | 0,75 | 6 | 12,1mm | 13,6 | – | 1,7 | 2 | 2,6 | |||||
| 22500-171005 | 903,20 Kč | šnek | – | 21° 37 | 0,7 | 6 | 11,4mm | 12,8 | – | 1,8 | 2,2 | 2,7 | |||||
| 22500-171007 | 845,60 Kč | šnek | – | 14° 4 | 1 | 3 | 12,34mm | 14,34 | – | 1,6 | 1,9 | 2,4 | |||||
| 22500-171009 | 845,60 Kč | šnek | – | 9° 40 | 0,75 | 3 | 13,4mm | 14,9 | – | 1,5 | 1,8 | 2,2 | |||||
| 22500-171010 | 845,60 Kč | šnek | – | 11° 48 | 0,75 | 3 | 11mm | 12,5 | – | 1,9 | 2,3 | 2,8 | |||||
| 22500-171015 | 845,60 Kč | šnek | – | 7° 38 | 0,75 | 2 | 11,3mm | 12,8 | – | 1,9 | 2,3 | 2,8 | |||||
| 22500-171025 | 872,60 Kč | šnek | – | 4° 32 | 0,9 | 1 | 11,4mm | 13,2 | – | 1,8 | 2,2 | 2,7 | |||||
| 22500-171030 | 872,60 Kč | šnek | – | 3° 45 | 0,75 | 1 | 11,45mm | 12,95 | – | 1,9 | 2,3 | 2,8 | |||||
| 22500-171040 | 872,60 Kč | šnek | – | 2° 3 | 0,5 | 1 | 13,98mm | 14,98 | – | 1,4 | 1,7 | 2,1 | |||||
| 22500-171050 | 1 080,60 Kč | šnek | – | 3° 12 | 0,5 | 1 | 8,95mm | 9,95 | – | 1 | 1,2 | 1,5 | |||||
| 22500-171060 | 1 080,60 Kč | šnek | – | 2° 18 | 0,4 | 1 | 9,95mm | 10,75 | – | 1,6 | 1,9 | 2,4 | |||||
| 22500-171075 | 1 080,60 Kč | šnek | – | 1° 28 | 0,3 | 1 | 11,74mm | 12,34 | – | 1,5 | 1,8 | 2,2 | |||||
| 22500-171080 | 1 080,60 Kč | šnek | – | 1° 43 | 0,3 | 1 | 10mm | 10,84 | – | 1,5 | 1,8 | 2,2 | |||||
| 22500-172002 | 526,50 Kč | šnekové kolo | 2,25:1 | 48° 15 | 0,9 | – | – | 18 | 23,85mm | 25,63 | 1,1 | 1,3 | 1,6 | ||||
| Objednací kód | Základní cena bez DPH | Objednat | Obrázek | Název | Převodový poměr | Úhel stoupání | Modul | Z1 | d1 | D3 | Z2 | d2 | D4 | Hnací moment T2 (Nm) minerální tuk | Hnací moment T2 (Nm) minerální olej | Hnací moment T2 (Nm) syntetický olej | CAD |
| 22500-172004 | 526,50 Kč | šnekové kolo | 4,5:1 | 21° 50 | 0,75 | – | – | 27 | 21,9mm | 24,6 | 1,7 | 2 | 2,6 | ||||
| 22500-172005 | 526,50 Kč | šnekové kolo | 5:1 | 21° 37 | 0,7 | – | – | 30 | 22,6mm | 24,6 | 1,8 | 2,2 | 2,7 | ||||
| 22500-172007 | 526,50 Kč | šnekové kolo | 7:1 | 14° 4 | 1 | – | – | 21 | 21,66mm | 24,6 | 1,6 | 1,9 | 2,4 | ||||
| 22500-172009 | 526,50 Kč | šnekové kolo | 9:1 | 9° 40 | 0,75 | – | – | 27 | 20,6mm | 22,7 | 1,5 | 1,8 | 2,2 | ||||
| 22500-172010 | 526,50 Kč | šnekové kolo | 10:1 | 11° 48 | 0,75 | – | – | 30 | 23mm | 24,6 | 1,9 | 2,3 | 2,8 | ||||
| 22500-172015 | 526,50 Kč | šnekové kolo | 15:1 | 7° 38 | 0,75 | – | – | 30 | 22,7mm | 24,6 | 1,9 | 2,3 | 2,8 | ||||
| 22500-172025 | 570,70 Kč | šnekové kolo | 25:1 | 4° 32 | 0,9 | – | – | 25 | 22,6mm | 24,6 | 1,8 | 2,2 | 2,7 | ||||
| 22500-172030 | 570,70 Kč | šnekové kolo | 30:1 | 3° 45 | 0,75 | – | – | 30 | 22,55mm | 24,6 | 1,9 | 2,3 | 2,8 | ||||
| 22500-172040 | 570,70 Kč | šnekové kolo | 40:1 | 2° 3 | 0,5 | – | – | 40 | 20,02mm | 21,6 | 1,4 | 1,7 | 2,1 | ||||
| 22500-172050 | 635,70 Kč | šnekové kolo | 50:1 | 3° 12 | 0,5 | – | – | 50 | 25,05mm | 27,2 | 1 | 1,2 | 1,5 | ||||
| 22500-172060 | 635,70 Kč | šnekové kolo | 60:1 | 2° 18 | 0,4 | – | – | 60 | 24,05mm | 26 | 1,6 | 1,9 | 2,4 | ||||
| 22500-172075 | 635,70 Kč | šnekové kolo | 75:1 | 1° 28 | 0,3 | – | – | 75 | 22,26mm | 24 | 1,5 | 1,8 | 2,2 | ||||
| 22500-172080 | 635,70 Kč | šnekové kolo | 80:1 | 1° 43 | 0,3 | – | – | 80 | 24mm | 25,1 | 1,5 | 1,8 | 2,2 | ||||
| Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku. | |||||||||||||||||
