Nerezové upínací prvky

Novinka

Popis produktu

Kód:	22281-14
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Aktuálně může docházet u některých položek k opoždění dodacího termínu z důvodu stěhování skladů u dodavatele v Německu. Děkujeme za pochopení
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Nerezové upínací prvky | 22281-14
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list 22281–14 Nerezové upínací prvky

Varianty
Technické parametry

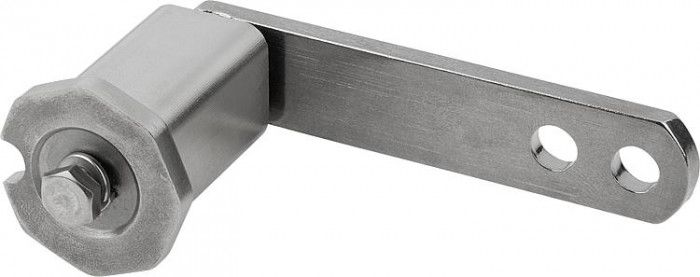

Material	Pouzdro z nerezové oceli 1.4308, od velikosti 5 z 1.4301, upínací rameno z nerezové oceli 1.4301. Pružné těleso z přírodního kaučuku. Šroub z nerezu A2.
Pracovní teplota	55 °C až +85 °C.
Provedení	Pouzdro a rameno páky bez povrchové úpravy. Šroub ISO 4017, třída pevnosti 70, bez povrchové úpravy.

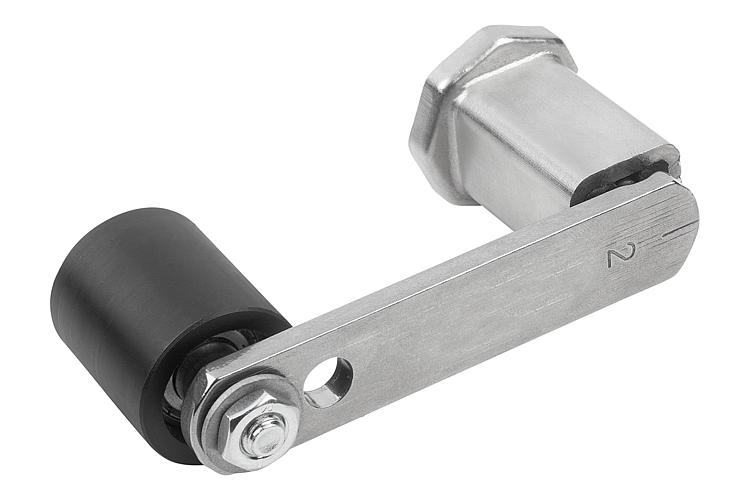

Upozornění	Upínací prvek s integrovaným pružným tělesem z vysoce elastického, tvarově stálého přírodního kaučuku. Upínací prvek vytváří v kombinaci se sadou řetězových kluzáků, se sadou řetězového kola nebo napínací kladky jednotku upínače, která je připravená k montáži a je vhodná pro napínání řetězových a řemenových pohonů. Vhodný pro oba směry upínání. Upínací prvky jsou bezúdržbové a zajištěné proti odtrhnutí. Prostřednictvím otvoru se upínací prvek upevňuje na součásti stroje. V případě potřeby lze přes polohovací zářez „P“ použít pružný kolík pro podporu točivého momentu.

Detail zavřít

Zruš filtr

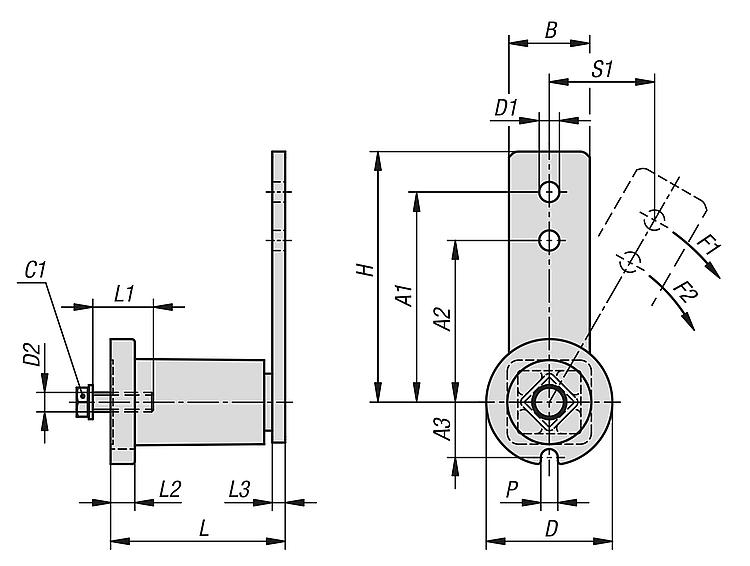

Objednací kód	Základní cena bez DPH	Objednat	Velikost	A1	A2	A3	B	D	D1	D2	H	L	L1	L2	L3	P	S1	Utahovací moment šroubu C1 Nm	F1 N	F2 N	.step
22281-14-1	1 186,10 Kč			80	60	16,6	20	37,5	8,5	M6	90	52+1 –0,5	25	6	5	8	42	10	90	110	.step
22281-14-2	1 756,20 Kč			100	80	19,5	25	48	10,5	M8	115	63+1 –0,5	25	8	5	8,5	53	25	140	170	.step
22281-14-3	2 001,30 Kč			100	80	24,5	30	60	10,5	M10	115	78+1,5 –0,5	30	10	6	8,5	53	48	320	430	.step
22281-14-4	3 843,80 Kč			130	100	34	50	78	12,5	M12	155	108+2 –0,5	40	14	8	10,5	69	82	820	1050	.step
22281-14-5	7 031,80 Kč			175	135	42	60	98	20,5	M16	205	130+2 –0,5	40	15	8	12	93	199	1500	1940	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
