Šnekový převod

Popis produktu

Kód:	22700
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Aktuálně může docházet u některých položek k opoždění dodacího termínu z důvodu stěhování skladů u dodavatele v Německu. Děkujeme za pochopení
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Šnekový převod | 22700
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list 22700 Šnekový převod

Varianty
Technické parametry

Material	Pouzdro z hliníku. Šnek ocel, šnekové kolo ze speciální mosazi.
Pracovní teplota	20 °C až +60 °C.
Provedení:	Těleso eloxované. Šnek vytvrzený. Kuličkové ložisko s gumovým těsnicím kroužkem RS.
Technické údaje	Vůle přetočení: ±1° Zapínací doba: 20 % (při 5 min.) Životnost: cca 1000 hodin (při plném zatížení, počtu otáček 500 ot/min a zapínací době 20 %)

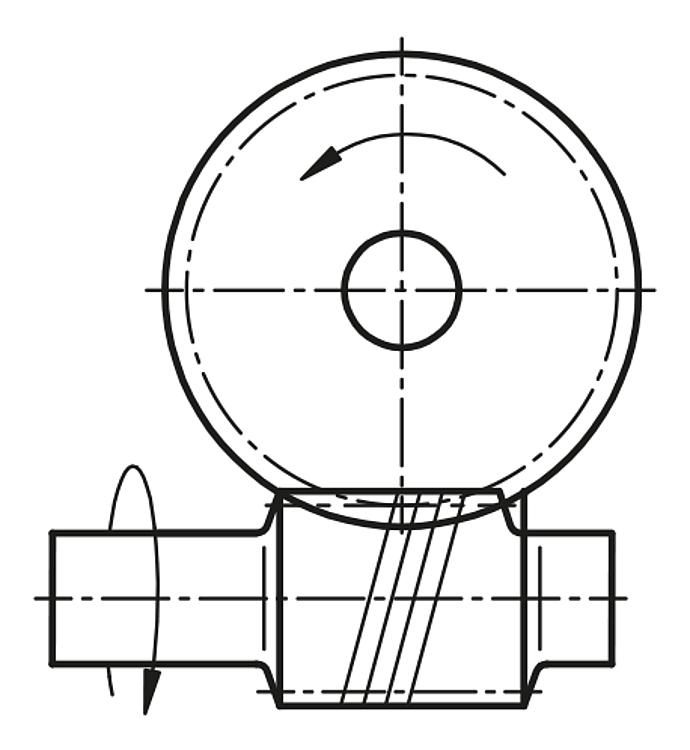

Upozornění	Univerzálně použitelný a bezúdržbový šnekový převod v konstrukční velikosti s roztečí os 20 mm a 7 různými převody. Pouzdro je utěsněné proti vytékání maziv a působení prachu. Šnekové soukolí je levotočivé. Směr otáčení hřídele je libovolný. - přenos síly s lehkým chodem - jednoduché upnutí šrouby - bezhlučný
Vezměte na vědomí	FR přípustná radiální síla při FA=0 FA přípustná axiální síla při FR=0

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Převodový poměr	Samosvornost	Rozsah otáček n ot/min	Max. hnací točivý moment M Nm	max. točivý moment na výstupu M Nm	Zatížení hřídele FR N	Zatížení hřídele FA N	Účinnost %	.step
22700-13	4 858,70 Kč		13:1	ne	100 / 500 / 1000	2,1 / 1,8 / 1,5	15 / 13 / 11	200	200	56	.step
22700-15	4 858,70 Kč		15:1	ne	100 / 500 / 1000	1,5 / 1,3 / 1,0	12 / 10 / 8	250	250	52	.step
22700-18	4 858,70 Kč		18:1	ne	100 / 500 / 1000	1,1 / 0,9 / 0,7	11 / 9 / 7	250	250	55	.step
22700-23	4 858,70 Kč		23:1	ano	100 / 500 / 1000	0,9 / 0,7 / 0,5	10 / 8 / 6	250	250	50	.step
22700-30	4 858,70 Kč		30:1	ano	100 / 500 / 1000	0,6 / 0,5 / 0,4	8,5 / 7 / 5,5	350	350	45	.step
22700-40	4 858,70 Kč		40:1	ano	100 / 500 / 1000	0,4 / 0,3 / 0,3	5,5 / 4,8 / 4	400	400	39	.step
22700-65	4 858,70 Kč		65:1	ano	100 / 500 / 1000	0,2 / 0,2 / 0,2	4,5 / 3,8 / 3	500	500	29	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
