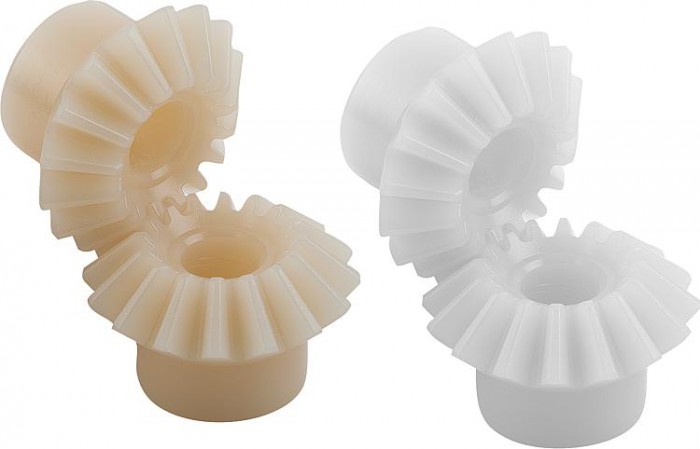

Kuželová ozubená kola z plastu, převod 1:1 vstřikovaná, přímé ozubení, úhel záběru 20°

Popis produktu

Kód:	22432
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Kuželová ozubená kola z plastu, převod 1:1 vstřikovaná, přímé ozubení, úhel záběru 20° | 22432
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 22432 Kuželová ozubená kola z plastu, převod 1:1 vstřikovaná, přímé ozubení, úhel záběru 20°

Varianty
Technické parametry

Materiál	Polyacetal (POM) nebo polyketon (PK).
Pracovní teplota	40 °C až +140 °C (s ohledem na velikost a dobu trvání namáhání).
Provedení	Vstřikované, přímé ozubení. Úhel záběru 20°. Osový úhel = 90°. Otvor od modulu 1,5 třískově obroben. Polyacetal bílý. Polyketon barva slonoviny.
Upozornění	Polyacetal: Standardní materiál s vysokou tvrdostí a nízkým součinitelem tření. Polyketon: Materiál s podstatně vyšší životností, vysokým přenosem výkonu a větší bezpečností vůči vylomení zubů díky mimořádně vysoké odolnosti proti otěru a velmi dobrým tribologickým vlastnostem. Lze používat pod vodou a jinými médii. Vstřikovaná ozubená kola mohou uvnitř vykazovat přítomnost technologicky podmíněných dutin. Při vyvrtávání nebo drážkování se tyto dutiny mohou objevit. Funkce tím netrpí. Kuželová ozubená kola se dodávají po kusech. Potřebujete-li pár kuželových ozubených kol, objednejte si zároveň uvedené spoluzabírající kolo.
Vezměte na vědomí	Krouticí momenty uvedené v rozměrové tabulce se vztahují výhradně na ozubení, zohledněny přitom nejsou ani průměry hřídelů ani velikost těsných per. Výpočty únosnosti vycházejí ze základů pro únosnost boků zubů v dotyku a pat zubů v ohybu a z toho vyplývajícího napětí v patě zubu. Příslušná únosnost ozubeného kola závisí na mnoha faktorech, takže uvedené hodnoty jsou pouze hodnoty orientační, jejíchž účelem je usnadnění výběru. Údaje o krouticím momentu se vztahují na jeden zub. V závislosti na průměru roztečné kružnice, na párování ozubených kol atd. vzniká překrytí, které je nezbytné pro stanovení přenositelného krouticího momentu. V nejjednodušším případě přímého ozubení je v praxi obvyklý stupeň překrytí 1,1 až 1,25. Pro zvětšení překrytí se používají velké počty zubů s malými moduly. Dobré překrytí profilu může snížit poškození, jakým je např. tvorba důlků.

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	Převodový poměr	Modul	počet zubů	A	B	D	d1	d2	D3	L	L1	L2	Max. krouticí moment (Nm)	vhodné spoluzabírající kolo
22432-105110016	12,50 Kč	15,13 Kč		CAD	polyacetal	1:1	0,5	16	10,5mm	2mm	8,7	8mm	7mm	3	8,1	6	8,1	0,01	22432–105110016
22432-110110016	16,60 Kč	20,09 Kč		CAD	polyacetal	1:1	1	16	18,4mm	4,7mm	17,6	16mm	12mm	5	13,6	8	13,6	0,094	22432–110110016
22432-110110030	74,20 Kč	89,78 Kč		CAD	polyacetal	1:1	1	30	25,1mm	7mm	31	30mm	15mm	6	15,4	7,6	13,3	0,263	22432–110110030
22432-115110016	62,30 Kč	75,38 Kč		CAD	polyacetal	1:1	1,5	16	25,8mm	7mm	26,4	24mm	18,5mm	8	18,4	10	16,2	0,316	22432–115110016
22432-120110016	71,80 Kč	86,88 Kč		CAD	polyacetal	1:1	2	16	30,4mm	10mm	34,9	32mm	21,9mm	10	21,2	9,7	18,3	0,804	22432–120110016
22432-125110016	108,30 Kč	131,04 Kč		CAD	polyacetal	1:1	2,5	16	37mm	12,3mm	43,5	40mm	25,2mm	12	25,5	11,5	22,9	1,545	22432–125110016
22432-130110016	124,10 Kč	150,16 Kč		CAD	polyacetal	1:1	3	16	43mm	13,8mm	52,3	48mm	28,8mm	14	29,2	13,2	25,7	2,497	22432–130110016
22432-135110016	202,70 Kč	245,27 Kč		CAD	polyacetal	1:1	3,5	16	49,5mm	15,8mm	61,4	56mm	33,3mm	18	33,1	14,6	28	3,891	22432–135110016
22432-205110016	14,50 Kč	17,55 Kč		CAD	Polyketon	1:1	0,5	16	10,5mm	2mm	8,7	8mm	7mm	3	8,1	6	8,1	0,01	22432–205110016
22432-210110016	20,80 Kč	25,17 Kč		CAD	Polyketon	1:1	1	16	18,4mm	4,7mm	17,6	16mm	12mm	5	13,6	8	13,6	0,099	22432–210110016
22432-210110030	89,90 Kč	108,78 Kč		CAD	Polyketon	1:1	1	30	25,1mm	7mm	31	30mm	15mm	6	15,4	7,6	13,3	0,277	22432–210110030
22432-215110016	74,20 Kč	89,78 Kč		CAD	Polyketon	1:1	1,5	16	25,8mm	7mm	26,4	24mm	18,5mm	8	18,4	10	16,2	0,332	22432–215110016
22432-220110016	86,10 Kč	104,18 Kč		CAD	Polyketon	1:1	2	16	30,4mm	10mm	34,9	32mm	21,9mm	10	21,2	9,7	18,3	0,844	22432–220110016
22432-225110016	129,40 Kč	156,57 Kč		CAD	Polyketon	1:1	2,5	16	37mm	12,3mm	43,5	40mm	25,2mm	12	25,5	11,5	22,9	1,623	22432–225110016
22432-230110016	149,30 Kč	180,65 Kč		CAD	Polyketon	1:1	3	16	43mm	13,8mm	52,3	48mm	28,8mm	14	29,2	13,2	25,7	2,622	22432–230110016
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	Převodový poměr	Modul	počet zubů	A	B	D	d1	d2	D3	L	L1	L2	Max. krouticí moment (Nm)	vhodné spoluzabírající kolo
22432-235110016	243,70 Kč	294,88 Kč		CAD	Polyketon	1:1	3,5	16	49,5mm	15,8mm	61,4	56mm	33,3mm	18	33,1	14,6	28	4,086	22432–235110016
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
