Čelní ozubená kola z plastu, modul 1,5 vstřikovaná, přímé ozubení, úhel záběru 20°

Popis produktu

Kód:	22402
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Čelní ozubená kola z plastu, modul 1,5 vstřikovaná, přímé ozubení, úhel záběru 20° | 22402
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 22402 Čelní ozubená kola z plastu, modul 1,5 vstřikovaná, přímé ozubení, úhel záběru 20°

Varianty
Technické parametry

Detail zavřít

Zruš filtr

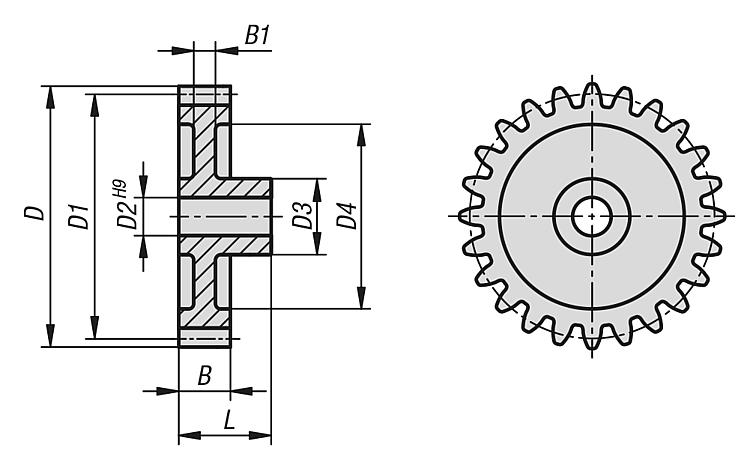

Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	počet zubů	D	d1	d2	D3	D4	B	B1	L	Max. krouticí moment (Nm)
22402-1150012	70,60 Kč	85,43 Kč		CAD	polyacetal	12	21	18mm	6mm	14		12mm	12	23	0,508
22402-1150013	74,20 Kč	89,78 Kč		CAD	polyacetal	13	22,5	19,5mm	6mm	14		12mm	12	23	0,551
22402-1150014	78,10 Kč	94,50 Kč		CAD	polyacetal	14	24	21mm	6mm	14	13	12mm	10,5	23	0,593
22402-1150015	81,60 Kč	98,74 Kč		CAD	polyacetal	15	25,5	22,5mm	6mm	14	16	12mm	10,5	23	0,636
22402-1150016	83,40 Kč	100,91 Kč		CAD	polyacetal	16	27	24mm	6mm	14	16	12mm	10,5	23	0,678
22402-1150017	87,00 Kč	105,27 Kč		CAD	polyacetal	17	28,5	25,5mm	6mm	14	16	12mm	10,5	23	0,721
22402-1150018	91,10 Kč	110,23 Kč		CAD	polyacetal	18	30	27mm	8mm	17	18,5	12mm	10,5	23	0,763
22402-1150019	92,60 Kč	112,05 Kč		CAD	polyacetal	19	31,5	28,5mm	8mm	17	18,5	12mm	10,5	23	0,805
22402-1150020	94,70 Kč	114,59 Kč		CAD	polyacetal	20	33	30mm	8mm	17	22,5	12mm	9	23	0,848
22402-1150021	98,50 Kč	119,19 Kč		CAD	polyacetal	21	34,5	31,5mm	8mm	17	22,5	12mm	5	23	0,89
22402-1150022	101,20 Kč	122,45 Kč		CAD	polyacetal	22	36	33mm	8mm	17	22,5	12mm	5	23	0,933
22402-1150023	104,50 Kč	126,45 Kč		CAD	polyacetal	23	37,5	34,5mm	8mm	17	22,5	12mm	5	23	0,975
22402-1150024	108,60 Kč	131,41 Kč		CAD	polyacetal	24	39	36mm	8mm	19	26,5	12mm	5	23	1,017
22402-1150025	124,10 Kč	150,16 Kč		CAD	polyacetal	25	40,5	37,5mm	8mm	19	26,5	12mm	5	23	1,06
22402-1150026	128,20 Kč	155,12 Kč		CAD	polyacetal	26	42	39mm	8mm	19	26,5	12mm	5	23	1,102
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	počet zubů	D	d1	d2	D3	D4	B	B1	L	Max. krouticí moment (Nm)
22402-1150027	130,00 Kč	157,30 Kč		CAD	polyacetal	27	43,5	40,5mm	8mm	19	25,5	12mm	5	23	1,145
22402-1150028	133,90 Kč	162,02 Kč		CAD	polyacetal	28	45	42mm	8mm	19	25,5	12mm	5	23	1,187
22402-1150030	135,90 Kč	164,44 Kč		CAD	polyacetal	30	48	45mm	10mm	24	33,5	12mm	5	23	1,272
22402-1150032	140,10 Kč	169,52 Kč		CAD	polyacetal	32	51	48mm	10mm	24	33,5	12mm	5	23	1,357
22402-1150035	149,30 Kč	180,65 Kč		CAD	polyacetal	35	55,5	52,5mm	10mm	24	41,5	12mm	5	23	1,484
22402-1150036	152,90 Kč	185,01 Kč		CAD	polyacetal	36	57	54mm	10mm	24	41,5	12mm	5	23	1,526
22402-1150038	161,50 Kč	195,42 Kč		CAD	polyacetal	38	60	57mm	10mm	24	41,5	12mm	5	23	1,611
22402-1150040	170,10 Kč	205,82 Kč		CAD	polyacetal	40	63	60mm	10mm	24	48,5	12mm	5	23	1,696
22402-1150042	174,20 Kč	210,78 Kč		CAD	polyacetal	42	66	63mm	10mm	24	48,5	12mm	5	23	1,781
22402-1150045	176,60 Kč	213,69 Kč		CAD	polyacetal	45	70,5	67,5mm	10mm	24	48,5	12mm	5	23	1,908
22402-1150048	180,20 Kč	218,04 Kč		CAD	polyacetal	48	75	72mm	10mm	24	48,5	12mm	5	23	2,035
22402-1150050	183,40 Kč	221,91 Kč		CAD	polyacetal	50	78	75mm	12mm	27	63	12mm	5	23	2,12
22402-1150052	187,00 Kč	226,27 Kč		CAD	polyacetal	52	81	78mm	12mm	27	63	12mm	5	23	2,205
22402-1150054	192,30 Kč	232,68 Kč		CAD	polyacetal	54	84	81mm	12mm	27	63	12mm	5	23	2,29
22402-1150055	199,20 Kč	241,03 Kč		CAD	polyacetal	55	85,5	82,5mm	12mm	27	63	12mm	5	23	2,332
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	počet zubů	D	d1	d2	D3	D4	B	B1	L	Max. krouticí moment (Nm)
22402-1150060	205,10 Kč	248,17 Kč		CAD	polyacetal	60	93	90mm	12mm	27	63	12mm	5	23	2,544
22402-1150070	211,30 Kč	255,67 Kč		CAD	polyacetal	70	108	105mm	14mm	30	88	12mm	5	23	2,968
22402-1150080	221,10 Kč	267,53 Kč		CAD	polyacetal	80	123	120mm	14mm	30	104	12mm	5	23	3,392
22402-1150090	228,20 Kč	276,12 Kč		CAD	polyacetal	90	138	135mm	14mm	30	116	12mm	5	23	3,817
22402-1150100	1 076,20 Kč	1 302,20 Kč		CAD	polyacetal	100	153	150mm	20mm	40	133	19mm	8	34 +1,5	6,715
22402-1150110	1 118,30 Kč	1 353,14 Kč		CAD	polyacetal	110	168	165mm	20mm	40	148	19mm	8	34 +1,5	7,386
22402-1150120	1 182,20 Kč	1 430,46 Kč		CAD	polyacetal	120	183	180mm	20mm	40	163	19mm	8	34 +1,5	8,058
22402-1150130	1 246,30 Kč	1 508,02 Kč		CAD	polyacetal	130	198	195mm	20mm	40	178	19mm	8	34 +1,5	8,729
22402-1150140	1 309,80 Kč	1 584,86 Kč		CAD	polyacetal	140	213	210mm	20mm	40	193	19mm	8	34 +1,5	9,401
22402-1150150	1 375,10 Kč	1 663,87 Kč		CAD	polyacetal	150	228	225mm	20mm	40	208	19mm	8	34 +1,5	10,07
22402-2150012	85,20 Kč	103,09 Kč		CAD	Polyketon	12	21	18mm	6mm	14		12mm	12	23	0,534
22402-2150013	89,00 Kč	107,69 Kč		CAD	Polyketon	13	22,5	19,5mm	6mm	14		12mm	12	23	0,578
22402-2150014	94,70 Kč	114,59 Kč		CAD	Polyketon	14	24	21mm	6mm	14	13	12mm	10,5	23	0,623
22402-2150015	98,50 Kč	119,19 Kč		CAD	Polyketon	15	25,5	22,5mm	6mm	14	16	12mm	10,5	23	0,668
22402-2150016	100,60 Kč	121,73 Kč		CAD	Polyketon	16	27	24mm	6mm	14	16	12mm	10,5	23	0,712
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	počet zubů	D	d1	d2	D3	D4	B	B1	L	Max. krouticí moment (Nm)
22402-2150017	105,40 Kč	127,53 Kč		CAD	Polyketon	17	28,5	25,5mm	6mm	14	16	12mm	10,5	23	0,757
22402-2150018	108,60 Kč	131,41 Kč		CAD	Polyketon	18	30	27mm	8mm	17	18,5	12mm	10,5	23	0,801
22402-2150019	108,90 Kč	131,77 Kč		CAD	Polyketon	19	31,5	28,5mm	8mm	17	18,5	12mm	10,5	23	0,846
22402-2150020	114,00 Kč	137,94 Kč		CAD	Polyketon	20	33	30mm	8mm	17	22,5	12mm	9	23	0,89
22402-2150021	118,70 Kč	143,63 Kč		CAD	Polyketon	21	34,5	31,5mm	8mm	17	22,5	12mm	5	23	0,935
22402-2150022	121,70 Kč	147,26 Kč		CAD	Polyketon	22	36	33mm	8mm	17	22,5	12mm	5	23	0,979
22402-2150023	126,40 Kč	152,94 Kč		CAD	Polyketon	23	37,5	34,5mm	8mm	17	22,5	12mm	5	23	1,024
22402-2150024	130,60 Kč	158,03 Kč		CAD	Polyketon	24	39	36mm	8mm	19	26,5	12mm	5	23	1,068
22402-2150025	150,20 Kč	181,74 Kč		CAD	Polyketon	25	40,5	37,5mm	8mm	19	26,5	12mm	5	23	1,113
22402-2150026	154,60 Kč	187,07 Kč		CAD	Polyketon	26	42	39mm	8mm	19	26,5	12mm	5	23	1,157
22402-2150027	157,30 Kč	190,33 Kč		CAD	Polyketon	27	43,5	40,5mm	8mm	19	25,5	12mm	5	23	1,202
22402-2150028	160,60 Kč	194,33 Kč		CAD	Polyketon	28	45	42mm	8mm	19	25,5	12mm	5	23	1,246
22402-2150030	162,10 Kč	196,14 Kč		CAD	Polyketon	30	48	45mm	10mm	24	33,5	12mm	5	23	1,335
22402-2150032	169,50 Kč	205,10 Kč		CAD	Polyketon	32	51	48mm	10mm	24	33,5	12mm	5	23	1,425
22402-2150035	180,20 Kč	218,04 Kč		CAD	Polyketon	35	55,5	52,5mm	10mm	24	41,5	12mm	5	23	1,558
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Polyacetal (POM) nebo polyketon (PK).
Pracovní teplota	40 °C až +140 °C (s ohledem na velikost a dobu trvání namáhání).
Provedení	Vstřikované, přímé ozubení. Úhel záběru 20°. Otvor třískově obroben. Polyacetal bílý. Polyketon barva slonoviny.
Upozornění	Polyacetal: Standardní materiál s vysokou tvrdostí a nízkým součinitelem tření. Polyketon: Materiál s podstatně vyšší životností, vysokým přenosem výkonu a větší bezpečností vůči vylomení zubů díky mimořádně vysoké odolnosti proti otěru a velmi dobrým tribologickým vlastnostem. Lze používat pod vodou a jinými médii. Vstřikovaná ozubená kola mohou uvnitř vykazovat přítomnost technologicky podmíněných dutin. Při vyvrtávání nebo drážkování se tyto dutiny mohou objevit. Funkce tím netrpí.
Vezměte na vědomí	Krouticí momenty uvedené v rozměrové tabulce se vztahují výhradně na ozubení, zohledněny přitom nejsou ani průměry hřídelů ani velikost těsných per. Výpočty únosnosti vycházejí ze základů pro únosnost boků zubů v dotyku a pat zubů v ohybu a z toho vyplývajícího napětí v patě zubu. Příslušná únosnost ozubeného kola závisí na mnoha faktorech, takže uvedené hodnoty jsou pouze hodnoty orientační, jejíchž účelem je usnadnění výběru. Údaje o krouticím momentu se vztahují na jeden zub. V závislosti na průměru roztečné kružnice, na párování ozubených kol atd. vzniká překrytí, které je nezbytné pro stanovení přenositelného krouticího momentu. V nejjednodušším případě přímého ozubení je v praxi obvyklý stupeň překrytí 1,1 až 1,25. Pro zvětšení překrytí se používají velké počty zubů s malými moduly. Dobré překrytí profilu může snížit poškození, jakým je např. tvorba důlků.
