Ozubené řemenice profil HTD 8M, pro montáž s kuželovými upínacími pouzdry

Popis produktu

Kód:	22005
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Ozubené řemenice profil HTD 8M, pro montáž s kuželovými upínacími pouzdry | 22005
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 22005 Ozubené řemenice profil HTD 8M, pro montáž s kuželovými upínacími pouzdry

Varianty
Technické parametry

Detail zavřít

Zruš filtr

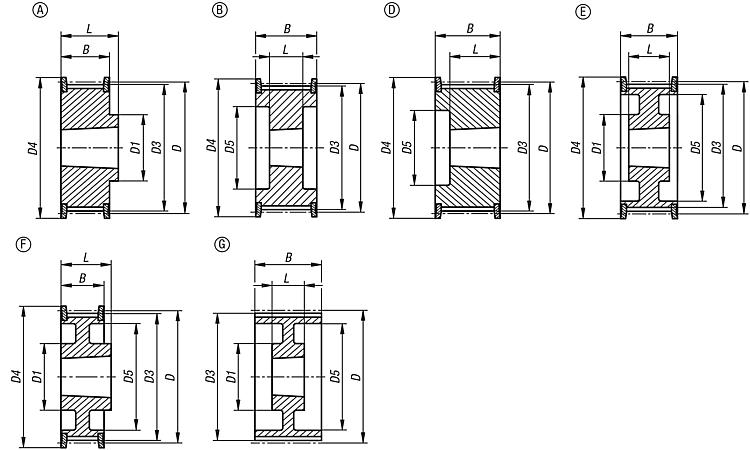

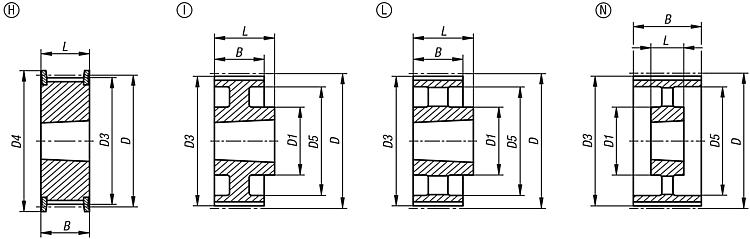

Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál základního tělesa	Specifikace	počet zubů	D	D1 max.	D3	D4 max.	D5	B	L
22005-0820022	422,00 Kč	510,62 Kč		CAD	D	šedá litina	fa.taper upínací pouzdro 1008	22	56,02	–	54,65	62	38	28mm	22
22005-0820024	444,30 Kč	537,60 Kč		CAD	D	šedá litina	fa.taper upínací pouzdro 1108	24	61,12	–	59,74	67	42	28mm	22
22005-0820026	462,70 Kč	559,87 Kč		CAD	D	šedá litina	fa.taper upínací pouzdro 1108	26	66,21	–	64,84	73	45	28mm	22
22005-0820028	481,70 Kč	582,86 Kč		CAD	D	šedá litina	fa.taper upínací pouzdro 1108	28	71,3	–	69,93	77	52	28mm	22
22005-0820030	503,70 Kč	609,48 Kč		CAD	D	šedá litina	fa.taper upínací pouzdro 1108	30	76,39	–	75,02	84	56	28mm	22
22005-0820032	514,10 Kč	622,06 Kč		CAD	D	šedá litina	fa.taper upínací pouzdro 1610	32	81,49	–	80,12	88	65	28mm	25
22005-0820034	530,70 Kč	642,15 Kč		CAD	D	šedá litina	fa.taper upínací pouzdro 1610	34	86,58	–	85,21	94	66	28mm	25
22005-0820036	565,10 Kč	683,77 Kč		CAD	D	šedá litina	fa.taper upínací pouzdro 1610	36	91,67	–	90,3	98	68	28mm	25
22005-0820038	590,30 Kč	714,26 Kč		CAD	D	šedá litina	fa.taper upínací pouzdro 1610	38	96,77	–	95,39	104	76	28mm	25
22005-0820040	628,30 Kč	760,24 Kč		CAD	D	šedá litina	fa.taper upínací pouzdro 1610	40	101,86	–	100,49	108	80	28mm	25
22005-0820044	723,00 Kč	874,83 Kč		CAD	A	šedá litina	fa.taper upínací pouzdro 2012	44	112,05	99	110,67	121	–	28mm	32
22005-0820048	840,80 Kč	1 017,37 Kč		CAD	A	šedá litina	fa.taper upínací pouzdro 2012	48	122,23	105	120,86	129	–	28mm	32
22005-0820056	964,90 Kč	1 167,53 Kč		CAD	A	šedá litina	fa.taper upínací pouzdro 2012	56	142,6	110	141,23	150	–	28mm	32
22005-0820064	1 240,60 Kč	1 501,13 Kč		CAD	F	šedá litina	fa.taper upínací pouzdro 2012	64	162,97	110	161,6	168	140	28mm	32
22005-0820072	1 556,40 Kč	1 883,24 Kč		CAD	F	šedá litina	fa.taper upínací pouzdro 2012	72	183,35	110	181,97	192	158	28mm	32
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál základního tělesa	Specifikace	počet zubů	D	D1 max.	D3	D4 max.	D5	B	L
22005-0820080	1 814,90 Kč	2 196,03 Kč		CAD	I	šedá litina	fa.taper upínací pouzdro 2012	80	203,74	110	202,35	–	178	28mm	32
22005-0820090	2 107,30 Kč	2 549,83 Kč		CAD	L	šedá litina	fa.taper upínací pouzdro 2012	90	229,18	110	227,81	–	204	28mm	32
22005-0830022	492,70 Kč	596,17 Kč		CAD	D	šedá litina	fa.taper upínací pouzdro 1008	22	56,02	–	54,65	62	38	38mm	22
22005-0830024	514,10 Kč	622,06 Kč		CAD	D	šedá litina	fa.taper upínací pouzdro 1108	24	61,12	–	59,74	67	42	38mm	22
22005-0830026	531,60 Kč	643,24 Kč		CAD	D	šedá litina	fa.taper upínací pouzdro 1108	26	66,21	–	64,84	73	45	38mm	22
22005-0830028	548,20 Kč	663,32 Kč		CAD	D	šedá litina	fa.taper upínací pouzdro 1108	28	71,3	–	69,93	77	52	38mm	22
22005-0830030	556,80 Kč	673,73 Kč		CAD	H	šedá litina	fa.taper upínací pouzdro 1615	30	76,39	–	75,02	84	–	38mm	38
22005-0830032	574,30 Kč	694,90 Kč		CAD	H	šedá litina	fa.taper upínací pouzdro 1615	32	81,49	–	80,12	88	–	38mm	38
22005-0830034	605,80 Kč	733,02 Kč		CAD	H	šedá litina	fa.taper upínací pouzdro 1615	34	86,58	–	85,21	94	–	38mm	38
22005-0830036	625,70 Kč	757,10 Kč		CAD	H	šedá litina	fa.taper upínací pouzdro 1615	36	91,67	–	90,3	98	–	38mm	38
22005-0830038	684,40 Kč	828,12 Kč		CAD	H	šedá litina	fa.taper upínací pouzdro 1615	38	96,77	–	95,39	104	–	38mm	38
22005-0830040	723,00 Kč	874,83 Kč		CAD	H	šedá litina	fa.taper upínací pouzdro 1615	40	101,86	–	100,49	108	–	38mm	38
22005-0830044	840,80 Kč	1 017,37 Kč		CAD	B	šedá litina	fa.taper upínací pouzdro 2012	44	112,05	–	110,67	121	90	38mm	32
22005-0830048	924,80 Kč	1 119,01 Kč		CAD	B	šedá litina	fa.taper upínací pouzdro 2012	48	122,23	–	120,86	129	98	38mm	32
22005-0830056	1 155,40 Kč	1 398,03 Kč		CAD	B	šedá litina	fa.taper upínací pouzdro 2012	56	142,6	–	141,23	150	118	38mm	32
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál základního tělesa	Specifikace	počet zubů	D	D1 max.	D3	D4 max.	D5	B	L
22005-0830064	1 662,70 Kč	2 011,87 Kč		CAD	F	šedá litina	fa.taper upínací pouzdro 2517	64	162,97	125	161,6	168	140	38mm	45
22005-0830072	1 880,50 Kč	2 275,41 Kč		CAD	F	šedá litina	fa.taper upínací pouzdro 2517	72	183,35	125	181,97	192	158	38mm	45
22005-0830080	1 903,70 Kč	2 303,48 Kč		CAD	I	šedá litina	fa.taper upínací pouzdro 2517	80	203,74	125	202,35	–	178	38mm	45
22005-0830090	2 117,40 Kč	2 562,05 Kč		CAD	L	šedá litina	fa.taper upínací pouzdro 2517	90	229,18	125	227,81	–	204	38mm	45
22005-0830112	2 876,60 Kč	3 480,69 Kč		CAD	L	šedá litina	fa.taper upínací pouzdro 2517	112	285,21	125	283,83	–	260	38mm	45
22005-0830144	4 394,70 Kč	5 317,59 Kč		CAD	L	šedá litina	fa.taper upínací pouzdro 2517	144	366,69	125	365,32	–	341	38mm	45
22005-0850028	650,60 Kč	787,23 Kč		CAD	B	šedá litina	fa.taper upínací pouzdro 1108	28	71,3	–	69,93	77	52	60mm	22
22005-0850030	681,50 Kč	824,62 Kč		CAD	D	šedá litina	fa.taper upínací pouzdro 1615	30	76,39	–	75,02	84	58	60mm	38
22005-0850032	742,90 Kč	898,91 Kč		CAD	D	šedá litina	fa.taper upínací pouzdro 1615	32	81,49	–	80,12	88	60	60mm	38
22005-0850034	787,10 Kč	952,39 Kč		CAD	D	šedá litina	fa.taper upínací pouzdro 1615	34	86,58	–	85,21	94	66	60mm	38
22005-0850036	852,10 Kč	1 031,04 Kč		CAD	D	šedá litina	fa.taper upínací pouzdro 1615	36	91,67	–	90,3	98	68	60mm	38
22005-0850038	898,40 Kč	1 087,06 Kč		CAD	D	šedá litina	fa.taper upínací pouzdro 1615	38	96,77	–	95,39	104	75	60mm	38
22005-0850040	963,40 Kč	1 165,71 Kč		CAD	B	šedá litina	fa.taper upínací pouzdro 2012	40	101,86	–	100,49	108	80	60mm	32
22005-0850044	1 136,20 Kč	1 374,80 Kč		CAD	B	šedá litina	fa.taper upínací pouzdro 2012	44	112,05	–	110,67	121	90	60mm	32
22005-0850048	1 169,70 Kč	1 415,34 Kč		CAD	B	šedá litina	fa.taper upínací pouzdro 2012	48	122,23	–	120,86	129	100	60mm	32
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál základního tělesa	Specifikace	počet zubů	D	D1 max.	D3	D4 max.	D5	B	L
22005-0850056	1 506,90 Kč	1 823,35 Kč		CAD	B	šedá litina	fa.taper upínací pouzdro 2517	56	142,6	–	141,23	150	120	60mm	45
22005-0850064	2 130,10 Kč	2 577,42 Kč		CAD	E	šedá litina	fa.taper upínací pouzdro 2517	64	162,97	120	161,6	168	138	60mm	45
22005-0850072	2 167,20 Kč	2 622,31 Kč		CAD	E	šedá litina	fa.taper upínací pouzdro 2517	72	183,35	125	181,97	192	158	60mm	45
22005-0850080	2 686,90 Kč	3 251,15 Kč		CAD	G	šedá litina	fa.taper upínací pouzdro 3020	80	203,74	170	202,35	–	178	60mm	51
22005-0850090	3 533,40 Kč	4 275,41 Kč		CAD	G	šedá litina	fa.taper upínací pouzdro 3020	90	229,18	170	227,81	–	204	60mm	51
22005-0850112	3 841,20 Kč	4 647,85 Kč		CAD	N	šedá litina	fa.taper upínací pouzdro 3020	112	285,21	170	283,83	–	260	60mm	51
22005-0850144	4 724,80 Kč	5 717,01 Kč		CAD	N	šedá litina	fa.taper upínací pouzdro 3020	144	366,69	170	365,32	–	341	60mm	51
22005-0850168	6 963,20 Kč	8 425,47 Kč		CAD	N	šedá litina	fa.taper upínací pouzdro 3020	168	427,8	198	426,42	–	402	60mm	51
22005-0850192	8 673,40 Kč	10 494,81 Kč		CAD	N	šedá litina	fa.taper upínací pouzdro 3020	192	488,92	198	487,54	–	462	60mm	51
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Šedá litina.
Provedení	fosfátováno.
Příslušenství	Upínací pouzdra Taper 23200.
Upozornění	Standardní profil HTD s metrickou roztečí (půlkruhové ozubení). Alespoň jedna řemenice musí mít lemové kotouče. Kuželový otvor pro upínací pouzdra Taper. Upínací pouzdra Taper je třeba objednat samostatně, jsou k dostání pro různé průměry hřídele. Řemenice s otvorem Taper jsou staticky vyvážené podle ISO 1940 jakostní stupeň G16.
