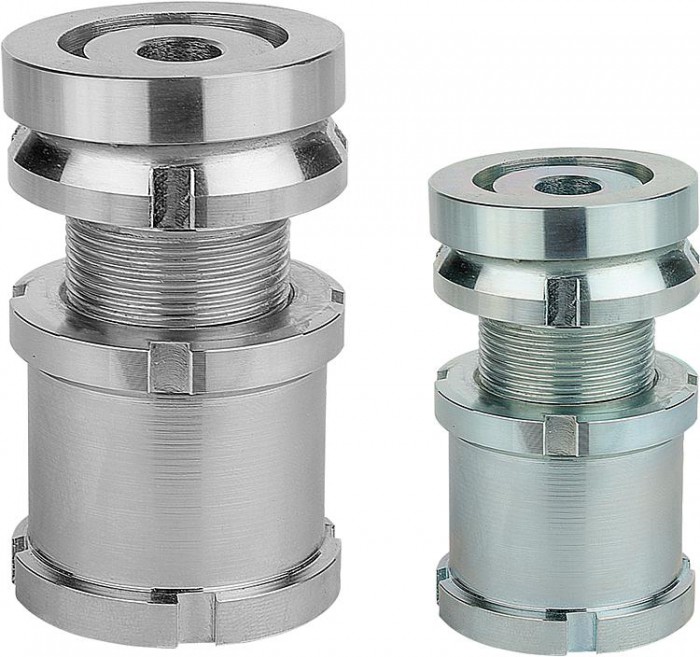

Šrouby s přestavitelnou výškou s kulovou vyrovnávací podložkou a kontramaticí

Popis produktu

Kód:	27708
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Šrouby s přestavitelnou výškou s kulovou vyrovnávací podložkou a kontramaticí | 27708
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 27708 Šrouby s přestavitelnou výškou s kulovou vyrovnávací podložkou a kontramaticí

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	D	pro šroub	d2	H min.	H max.	B	Drážka	M	α	F kN
27708-1006	2 019,20 Kč	2 443,23 Kč		CAD	zušlechtěná ocel	6,6	M6	25mm	40	50	5mm	4	2	4°	40
27708-1406	2 237,40 Kč	2 707,25 Kč		CAD	zušlechtěná ocel	6,6	M6	32mm	49	63	6mm	4	2	4°	65
27708-1408	2 237,40 Kč	2 707,25 Kč		CAD	zušlechtěná ocel	9	M8	32mm	49	63	6mm	4	2	4°	65
27708-1410	2 237,40 Kč	2 707,25 Kč		CAD	zušlechtěná ocel	11	M10	32mm	49	63	6mm	4	2	4°	65
27708-1810	2 509,80 Kč	3 036,86 Kč		CAD	zušlechtěná ocel	11	M10	45mm	61	79	7mm	5	2	4°	120
27708-1812	2 509,80 Kč	3 036,86 Kč		CAD	zušlechtěná ocel	13,5	M12	45mm	61	79	7mm	5	2	4°	120
27708-1816	2 509,80 Kč	3 036,86 Kč		CAD	zušlechtěná ocel	17,5	M16	45mm	61	79	7mm	5	2	4°	120
27708-2316	3 088,00 Kč	3 736,48 Kč		CAD	zušlechtěná ocel	17,5	M16	58mm	79	102	9mm	6	2,5	4°	210
27708-2320	3 088,00 Kč	3 736,48 Kč		CAD	zušlechtěná ocel	22	M20	58mm	79	102	9mm	6	2,5	4°	210
27708-2324	3 088,00 Kč	3 736,48 Kč		CAD	zušlechtěná ocel	26	M24	58mm	79	102	9mm	6	2,5	4°	210
27708-2920	4 098,40 Kč	4 959,06 Kč		CAD	zušlechtěná ocel	22	M20	70mm	94	123	11mm	6	2,5	4°	330
27708-2924	4 098,40 Kč	4 959,06 Kč		CAD	zušlechtěná ocel	26	M24	70mm	94	123	11mm	6	2,5	4°	330
27708-2930	4 098,40 Kč	4 959,06 Kč		CAD	zušlechtěná ocel	33	M30	70mm	94	123	11mm	6	2,5	4°	330
27708-3924	5 614,70 Kč	6 793,79 Kč		CAD	zušlechtěná ocel	26	M24	80mm	105	144	11mm	7	3	4°	495
27708-3930	5 614,70 Kč	6 793,79 Kč		CAD	zušlechtěná ocel	33	M30	80mm	105	144	11mm	7	3	4°	495
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	D	pro šroub	d2	H min.	H max.	B	Drážka	M	α	F kN
27708-10061	2 246,40 Kč	2 718,14 Kč		CAD	nerezová ocel	6,6	M6	25mm	40	50	5mm	4	2	4°	27,1
27708-14061	2 526,70 Kč	3 057,31 Kč		CAD	nerezová ocel	6,6	M6	32mm	49	63	6mm	4	2	4°	43,4
27708-14081	2 526,70 Kč	3 057,31 Kč		CAD	nerezová ocel	9	M8	32mm	49	63	6mm	4	2	4°	43,4
27708-14101	2 455,40 Kč	2 971,03 Kč		CAD	nerezová ocel	11	M10	32mm	49	63	6mm	4	2	4°	43,4
27708-18101	2 807,20 Kč	3 396,71 Kč		CAD	nerezová ocel	11	M10	45mm	61	79	7mm	5	2	4°	84
27708-18121	2 807,20 Kč	3 396,71 Kč		CAD	nerezová ocel	13,5	M12	45mm	61	79	7mm	5	2	4°	84
27708-18161	2 807,20 Kč	3 396,71 Kč		CAD	nerezová ocel	17,5	M16	45mm	61	79	7mm	5	2	4°	84
27708-23161	3 696,30 Kč	4 472,52 Kč		CAD	nerezová ocel	17,5	M16	58mm	79	102	9mm	6	2,5	4°	148
27708-23201	3 696,30 Kč	4 472,52 Kč		CAD	nerezová ocel	22	M20	58mm	79	102	9mm	6	2,5	4°	148
27708-23241	3 696,30 Kč	4 472,52 Kč		CAD	nerezová ocel	26	M24	58mm	79	102	9mm	6	2,5	4°	148
27708-29201	5 792,50 Kč	7 008,93 Kč		CAD	nerezová ocel	22	M20	70mm	94	123	11mm	6	2,5	4°	225
27708-29241	5 792,50 Kč	7 008,93 Kč		CAD	nerezová ocel	26	M24	70mm	94	123	11mm	6	2,5	4°	225
27708-29301	5 629,50 Kč	6 811,70 Kč		CAD	nerezová ocel	33	M30	70mm	94	123	11mm	6	2,5	4°	225
27708-39241	8 000,70 Kč	9 680,85 Kč		CAD	nerezová ocel	26	M24	80mm	105	144	11mm	7	3	4°	323
27708-39301	8 000,70 Kč	9 680,85 Kč		CAD	nerezová ocel	33	M30	80mm	105	144	11mm	7	3	4°	323
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Standardní provedení 1.7225, nerezové provedení 1.4305.
Provedení	Standardní provedení galvanicky zinkováno, modře pasivovávno. Nerezové provedení bez povrchové úpravy.
Příslušenství	Kulové vyrovnávací podložky 07460

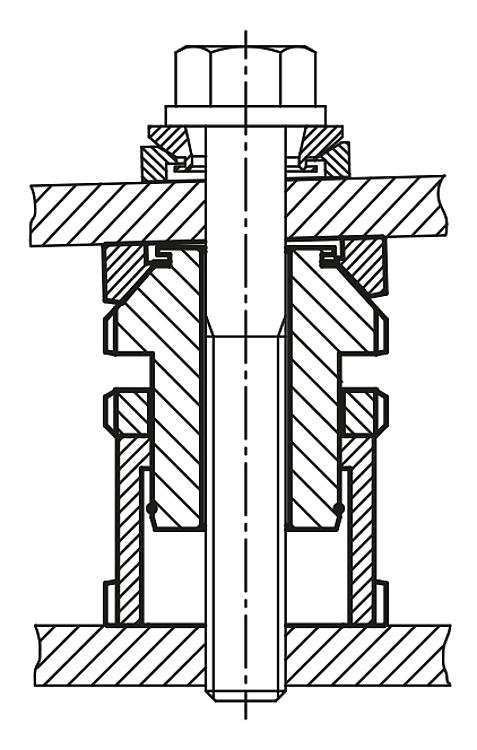

Upozornění	Šrouby s přestavitelnou výškou s kulovou vyrovnávací podložkou a kontramaticí se používají tam, kde se jedná o ustavení a vyrovnání motorů, agregátů, hnacích prvků a výrobních linek. Kulové vyrovnávací podložky umožňují přesné uložení při montáži šikmých opěrných ploch až do úhlu náklonu cca 4°. Kontramatice přitom slouží k zajištění předepsaného nastavení. Vyznačuje se svou velkou dráhou nastavení od 10 mm do 39 mm.
