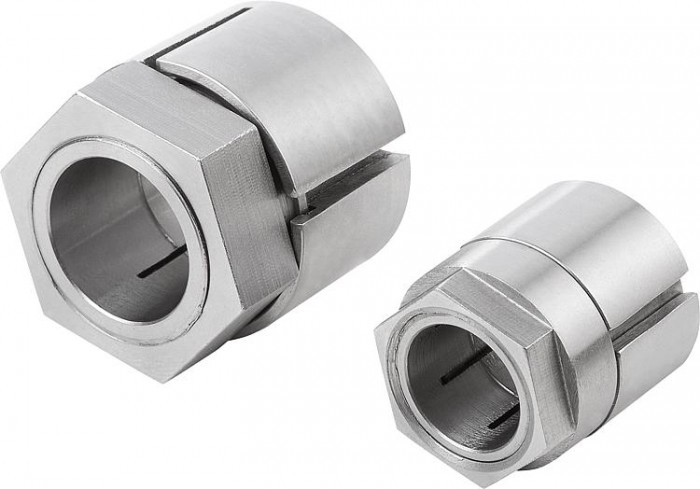

Upínací sady s centrální maticí
Popis produktu
| Kód: | 23368 |
|---|---|
| Výrobce: | norelem |
| Ceny: | jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže. |
| Termín dodání: | běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací. |
Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme. |
zavřít
zavřít
Ke stažení
Datový list 23368 Upínací sady s centrální maticí Overview keyless locking couplings and shrink discs
Detail zavřít
| Objednací kód | Základní cena bez DPH | Koncová cena s DPH | Objednat | CAD | Provedení | D | d1 | L | L1 | L2 | SW | Při utahovacím momentu MS převoditelný krouticí moment M Nm | Při utahovacím momentu MS převoditelná axiální síla F kN | Plošný tlak na náboji P N/mm² | Upínací šrouby utahovací moment MS Nm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 23368-0516 | 759,20 Kč | 918,63 Kč | A | 5 | 16mm | 19 | 9,5 | 3 | 13 | 10 | 4 | 110 | 18 | ||
| 23368-0616 | 759,20 Kč | 918,63 Kč | A | 6 | 16mm | 19 | 9,5 | 3 | 13 | 13 | 4,3 | 110 | 18 | ||
| 23368-0720 | 781,50 Kč | 945,62 Kč | A | 7 | 20mm | 22 | 11 | 3 | 16 | 13 | 3,7 | 65 | 20 | ||
| 23368-0820 | 781,50 Kč | 945,62 Kč | A | 8 | 20mm | 22 | 11 | 3 | 16 | 15 | 3,75 | 65 | 20 | ||
| 23368-0920 | 781,50 Kč | 945,62 Kč | A | 9 | 20mm | 22 | 11 | 3 | 16 | 18 | 4 | 65 | 20 | ||
| 23368-1023 | 781,50 Kč | 945,62 Kč | A | 10 | 23mm | 25,5 | 12,5 | 5 | 19 | 23 | 4,6 | 55 | 25 | ||
| 23368-1123 | 893,10 Kč | 1 080,65 Kč | A | 11 | 23mm | 25,5 | 12,5 | 5 | 19 | 25 | 4,5 | 55 | 25 | ||
| 23368-1223 | 893,10 Kč | 1 080,65 Kč | A | 12 | 23mm | 25,5 | 12,5 | 5 | 19 | 28 | 4,6 | 55 | 25 | ||
| 23368-1426 | 893,10 Kč | 1 080,65 Kč | A | 14 | 26mm | 28,5 | 16 | 5 | 22 | 46 | 6,6 | 64 | 50 | ||
| 23368-1526 | 893,10 Kč | 1 080,65 Kč | A | 15 | 26mm | 28,5 | 16 | 5 | 22 | 49 | 6,59 | 64 | 50 | ||
| 23368-1626 | 893,10 Kč | 1 080,65 Kč | A | 16 | 26mm | 28,5 | 16 | 5 | 22 | 52 | 6,5 | 64 | 50 | ||
| 23368-1732 | 974,40 Kč | 1 179,02 Kč | B | 17 | 32mm | 33 | 21 | 11 | 30 | 174 | 18 | 100 | 110 | ||
| 23368-1832 | 1 121,00 Kč | 1 356,41 Kč | B | 18 | 32mm | 33 | 21 | 11 | 30 | 198 | 21 | 92 | 110 | ||
| 23368-2035 | 1 161,40 Kč | 1 405,29 Kč | B | 20 | 35mm | 35 | 23 | 11 | 32 | 258 | 26 | 82 | 150 | ||
| 23368-2235 | 1 161,40 Kč | 1 405,29 Kč | B | 22 | 35mm | 35 | 23 | 11 | 32 | 293 | 27 | 80 | 150 | ||
| Objednací kód | Základní cena bez DPH | Koncová cena s DPH | Objednat | CAD | Provedení | D | d1 | L | L1 | L2 | SW | Při utahovacím momentu MS převoditelný krouticí moment M Nm | Při utahovacím momentu MS převoditelná axiální síla F kN | Plošný tlak na náboji P N/mm² | Upínací šrouby utahovací moment MS Nm |
| 23368-2438 | 1 161,40 Kč | 1 405,29 Kč | B | 24 | 38mm | 35 | 23 | 11 | 36 | 330 | 29 | 87 | 185 | ||
| 23368-2538 | 1 161,40 Kč | 1 405,29 Kč | B | 25 | 38mm | 35 | 23 | 11 | 36 | 368 | 31 | 94 | 185 | ||
| 23368-3045 | 1 542,20 Kč | 1 866,06 Kč | B | 30 | 45mm | 37 | 25 | 11 | 46 | 550 | 45 | 108 | 300 | ||
| 23368-3250 | 1 542,20 Kč | 1 866,06 Kč | B | 32 | 50mm | 41 | 28 | 12 | 50 | 616 | 44 | 100 | 265 | ||
| 23368-3550 | 1 498,80 Kč | 1 813,55 Kč | B | 35 | 50mm | 41 | 28 | 12 | 50 | 681 | 42 | 91 | 265 | ||
| Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku. | |||||||||||||||
