Upínací sady, provedení G zvýšený toleranční rozsah
Popis produktu
| Kód: | 23360 |
|---|---|
| Výrobce: | norelem |
| Ceny: | jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže. |
| Termín dodání: | běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací. |
Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme. |
zavřít
zavřít
Ke stažení
Datový list 23360 Upínací sady, provedení G zvýšený toleranční rozsah Overview keyless locking couplings and shrink discs Výpočet minimálního průměru náboje
Detail zavřít

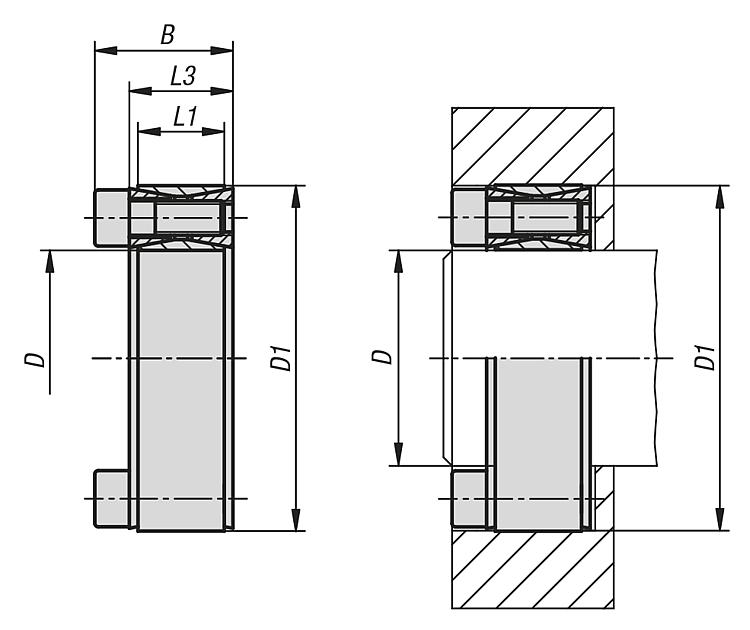

| Objednací kód | Základní cena bez DPH | Objednat | D | d1 | B | L1 | L3 | Při utahovacím momentu MS převoditelný krouticí moment M Nm | Při utahovacím momentu MS převoditelná axiální síla F kN | Plošný tlak na hřídeli P N/mm² | Plošný tlak na náboji P N/mm² | Upínací šrouby počet | Upínací šrouby utahovací moment MS Nm | CAD |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 23360-1947 | 401,60 Kč | 19 | 47mm | 27,5mm | 17 | 20 | 306 | 32 | 265 | 107 | 8 x M6 | 17 | ||
| 23360-2047 | 401,60 Kč | 20 | 47mm | 27,5mm | 17 | 20 | 321 | 32 | 251 | 107 | 8 x M6 | 17 | ||
| 23360-2247 | 401,60 Kč | 22 | 47mm | 27,5mm | 17 | 20 | 351 | 32 | 227 | 106 | 8 x M6 | 17 | ||
| 23360-2450 | 401,60 Kč | 24 | 50mm | 27,5mm | 17 | 20 | 429 | 36 | 232 | 112 | 9 x M6 | 17 | ||
| 23360-2550 | 404,80 Kč | 25 | 50mm | 27,5mm | 17 | 20 | 446 | 36 | 223 | 111 | 9 x M6 | 17 | ||
| 23360-2855 | 409,90 Kč | 28 | 55mm | 27,5mm | 17 | 20 | 496 | 35 | 197 | 100 | 9 x M6 | 17 | ||
| 23360-3055 | 441,90 Kč | 30 | 55mm | 27,5mm | 17 | 20 | 529 | 35 | 183 | 100 | 9 x M6 | 17 | ||
| 23360-3260 | 480,20 Kč | 32 | 60mm | 27,5mm | 17 | 20 | 749 | 47 | 228 | 122 | 12 x M6 | 17 | ||
| 23360-3560 | 480,20 Kč | 35 | 60mm | 27,5mm | 17 | 20 | 815 | 47 | 208 | 121 | 12 x M6 | 17 | ||
| 23360-3865 | 540,20 Kč | 38 | 65mm | 27,5mm | 17 | 20 | 1101 | 58 | 238 | 139 | 15 x M6 | 17 | ||
| 23360-4065 | 542,00 Kč | 40 | 65mm | 27,5mm | 17 | 20 | 1154 | 58 | 225 | 139 | 15 x M6 | 17 | ||
| 23360-4275 | 578,50 Kč | 42 | 75mm | 33,5mm | 20 | 24 | 1768 | 84 | 266 | 149 | 12 x M8 | 41 | ||
| 23360-4575 | 578,50 Kč | 45 | 75mm | 33,5mm | 20 | 24 | 1886 | 84 | 247 | 148 | 12 x M8 | 41 | ||
| 23360-4880 | 644,40 Kč | 48 | 80mm | 33,5mm | 20 | 24 | 2004 | 83 | 231 | 138 | 12 x M8 | 41 | ||
| 23360-5080 | 644,40 Kč | 50 | 80mm | 33,5mm | 20 | 24 | 2082 | 83 | 221 | 138 | 12 x M8 | 41 | ||
| Objednací kód | Základní cena bez DPH | Objednat | D | d1 | B | L1 | L3 | Při utahovacím momentu MS převoditelný krouticí moment M Nm | Při utahovacím momentu MS převoditelná axiální síla F kN | Plošný tlak na hřídeli P N/mm² | Plošný tlak na náboji P N/mm² | Upínací šrouby počet | Upínací šrouby utahovací moment MS Nm | CAD |
| 23360-5585 | 706,40 Kč | 55 | 85mm | 33,5mm | 20 | 24 | 2656 | 97 | 233 | 151 | 14 x M8 | 41 | ||
| 23360-6090 | 746,20 Kč | 60 | 90mm | 33,5mm | 20 | 24 | 2881 | 96 | 212 | 142 | 14 x M8 | 41 | ||
| 23360-6595 | 845,30 Kč | 65 | 95mm | 33,5mm | 20 | 24 | 3550 | 109 | 223 | 153 | 16 x M8 | 41 | ||
| 23360-70110 | 1 159,60 Kč | 70 | 110mm | 39,5mm | 24 | 28 | 5432 | 155 | 245 | 156 | 14 x M10 | 83 | ||
| 23360-75115 | 1 259,90 Kč | 75 | 115mm | 39,5mm | 24 | 28 | 5795 | 155 | 228 | 149 | 14 x M10 | 83 | ||
| 23360-80120 | 1 333,20 Kč | 80 | 120mm | 39,5mm | 24 | 28 | 6156 | 154 | 213 | 142 | 14 x M10 | 83 | ||
| 23360-85125 | 1 360,80 Kč | 85 | 125mm | 39,5mm | 24 | 28 | 7447 | 175 | 228 | 155 | 16 x M10 | 83 | ||
| Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku. | ||||||||||||||
