Hřídelové klouby jednoduché s kluzným ložiskem provedení hrubé DIN 808
Popis produktu
| Kód: | 23409 |
|---|---|
| Výrobce: | norelem |
| Ceny: | jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže. |
| Termín dodání: | běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací. |
Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme. |
zavřít
zavřít
Ke stažení
Datový list 23409 Hřídelové klouby jednoduché s kluzným ložiskem provedení hrubé DIN 808 Kloubové hřídele: montáž a údržba
Detail zavřít

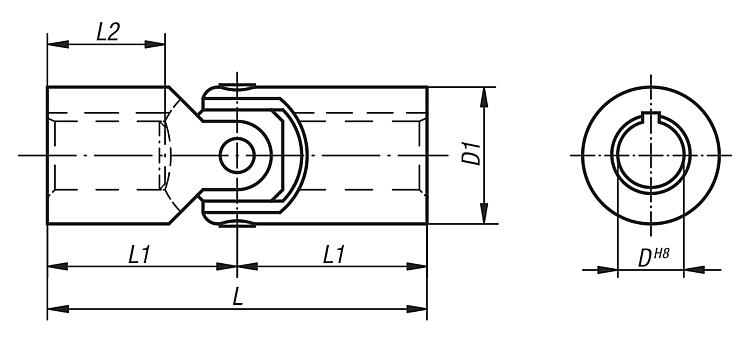

| Objednací kód | Základní cena bez DPH | Koncová cena s DPH | Objednat | CAD | Materiál | D | d1 | L | L1 | L2 | B | T | Max. krouticí moment (Nm) | statický lomový moment Nm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 23409-08042 | 242,50 Kč | 293,43 Kč | lícovaný otvor bez drážky | 8 | 13mm | 42 | 21 | 11 | mm | 4 | 25 | |||
| 23409-10052 | 280,80 Kč | 339,77 Kč | lícovaný otvor bez drážky | 10 | 16mm | 52 | 26 | 15 | mm | 6 | 35 | |||
| 23409-12062 | 315,20 Kč | 381,39 Kč | lícovaný otvor bez drážky | 12 | 20mm | 62 | 31 | 18 | mm | 13 | 80 | |||
| 23409-16074 | 420,90 Kč | 509,29 Kč | lícovaný otvor bez drážky | 16 | 25mm | 74 | 37 | 22 | mm | 23 | 140 | |||
| 23409-20086 | 685,30 Kč | 829,21 Kč | lícovaný otvor bez drážky | 20 | 32mm | 86 | 43 | 25 | mm | 46 | 280 | |||
| 23409-25108 | 1 191,40 Kč | 1 441,59 Kč | lícovaný otvor bez drážky | 25 | 40mm | 108 | 54 | 32 | mm | 90 | 600 | |||
| 23409-32132 | 1 680,20 Kč | 2 033,04 Kč | lícovaný otvor bez drážky | 32 | 50mm | 132 | 66 | 40 | mm | 180 | 1100 | |||

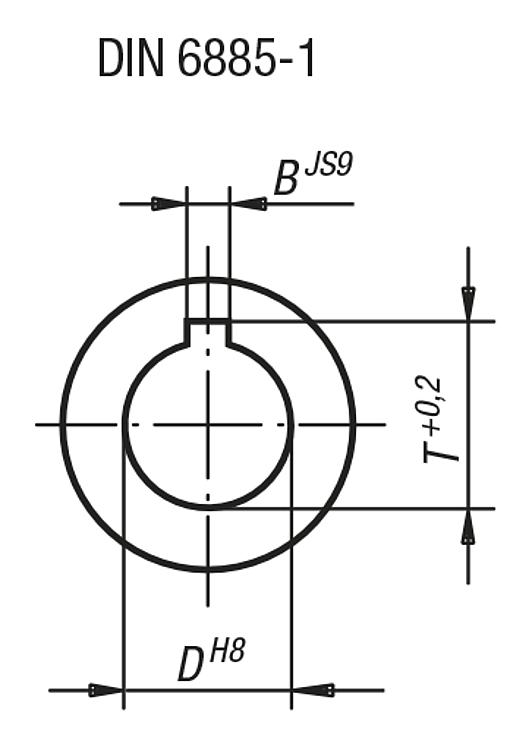

| 23409-108042 | 533,60 Kč | 645,66 Kč | lícovaný otvor s drážkou | 8 | 13mm | 42 | 21 | 11 | 2mm | 9 | 4 | 25 | ||
| 23409-110052 | 573,40 Kč | 693,81 Kč | lícovaný otvor s drážkou | 10 | 16mm | 52 | 26 | 15 | 3mm | 11,4 | 6 | 35 | ||
| 23409-112062 | 613,50 Kč | 742,34 Kč | lícovaný otvor s drážkou | 12 | 20mm | 62 | 31 | 18 | 4mm | 13,8 | 13 | 80 | ||
| 23409-116074 | 752,10 Kč | 910,04 Kč | lícovaný otvor s drážkou | 16 | 25mm | 74 | 37 | 22 | 5mm | 18,3 | 23 | 140 | ||
| 23409-120086 | 1 084,20 Kč | 1 311,88 Kč | lícovaný otvor s drážkou | 20 | 32mm | 86 | 43 | 25 | 6mm | 22,8 | 46 | 280 | ||
| 23409-125108 | 1 680,20 Kč | 2 033,04 Kč | lícovaný otvor s drážkou | 25 | 40mm | 108 | 54 | 32 | 8mm | 28,3 | 90 | 600 | ||
| 23409-132132 | 2 661,40 Kč | 3 220,29 Kč | lícovaný otvor s drážkou | 32 | 50mm | 132 | 66 | 40 | 10mm | 35,3 | 180 | 1100 | ||
| Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku. | ||||||||||||||
