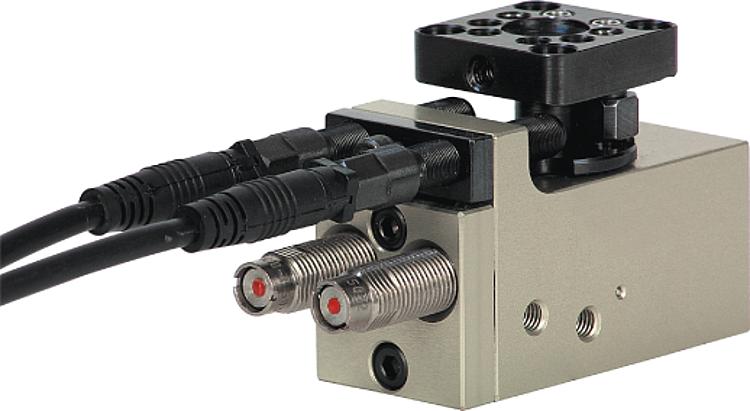

Otočný modul pneumatický

Popis produktu

Kód:	20060
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Aktuálně může docházet u některých položek k opoždění dodacího termínu z důvodu stěhování skladů u dodavatele v Německu. Děkujeme za pochopení
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Otočný modul pneumatický | 20060
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list 20060 Otočný modul pneumatický

20060 Technický pokyn pro otočné moduly pneumatické

Varianty
Technické parametry

Material	Těleso vysokopevnostní hliník. Dorazový systém ocel.
Provedení:	Těleso eloxované. Dorazový systém kalený a brynýrovaný.
Příslušenství	Tlumiče, bezdotykový spínač a konektor viz tabulka.
Upozornění	Bezúdržbový pneumatický otočný modul pro malé montážní prostory s dvojčinným hnacím válcem. Ovládání prostřednictvím 4/2– nebo 5/2cestného ventilu. Pohon se uskutečňuje prostřednictvím tlakového vzduchu 4–8 barů, konstantní, filtrovaný (10 µm), vysušený, s olejem či bez oleje. Přípojka tlakového vzduchu M5. Moduly stejné konstrukční velikosti lze bez desek adaptéru vzájemně kombinovat pomocí přesného středicího systému pomocí středicích kroužků 20240. Úhel otáčení 0°- 190° lze nastavovat plynule. Reprodukční přesnost ±0,01°.

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	CAD	Velikost	Hnací točivý moment Nm	Úhel otočení	Axiální zatížení N	Radiální zatížení N	Ř válce	Spotřeba vzduchu na dvojitý zdvih při 6 barech (ccm)	Vhodný tlumič nárazů	Vhodný bezdotykový spínač	Vhodný konektor
20060-014	17 257,20 Kč		CAD	4	0,28	0° – 190°	300	220	2 × 10	5	26300–1010008	83000–15–010	80100–10–010X2000
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
