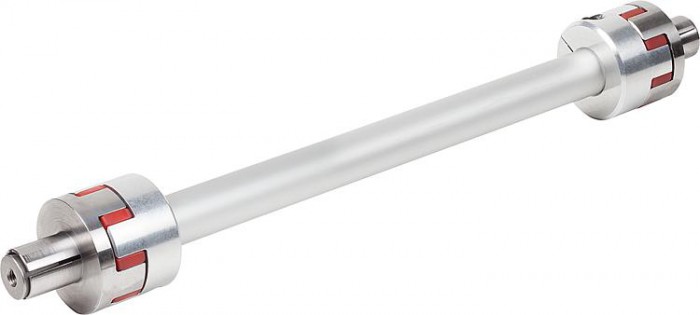

Sady pro synchronizaci
Popis produktu
Kód:
20330
Výrobce:
norelem
Ceny:
jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:
běžně cca 7 až 10 dnů od objednání, v závislosti na množství
a aktuálních zásobách. Konkrétní termíny dodání ověřujeme
a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti
zboží lze objednávku zrušit. Více
informací.
Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.
Polyuretanové spojovací hvězdice s tvrdostí 98° Shore A.
Hliníková sapojovací trubka a svěrný náboj.
Ocelový rozpínací trn.
Ocelové šrouby.
Montáž
Axiální posunutí dílů nástavby přitom není potřebné, protože
spojovací trubka se může zavést jako distanční prvek mezi poloviny
spojky.
Obě poloviny spojky s rozpínacím trnem se úplně zasunou do otvorů
v nábojích lineárních jednotek. Silového spojení se dosáhne utažením
šroubů v rozpínacím trnu zadaným točivým momentem. Poloviny spojky se
svěrným nábojem a elastomerovou hvězdicí nasunout na vsuvnou trubku.
Vsuvnou trubku uvést do polohy a poloviny spojky zasunout dohromady pomocí
nízké manuální axiální síly. Šroub u obou svěrných nábojů utáhnout
zadaným točivým momentem.
Odkaz na výkres
X = vzdálenost hřídelů
Provedení
Bez povrchové úpravy.
Upozornění
Se sadou pro synchronizaci lze provozovat dvě paralelně umístěné
lineární osy pouze s jedním motorem.
Sady pro synchronizaci se skládají ze dvou spojek vzájemně spojených
jedním synchronním hřídelem. Hřídel se vyrábí v odpovídající délce.
Vhodné pro délky do maximálně 3000 mm.
Výhody ozubené spojky z elastomeru:
- Náboj s rozpínacím trnem lze montovat axiálně
- Bez vůle a s tlumením vibrací
- Velmi dobré svěrné síly
- Velmi dobrá přesnost vystředěného chodu
- Krátký konstrukční tvar
- Příznivý pro montáž
- Stranu čepu lze montovat axiálně
- Elektricky izolující
- Jmenovitý moment do 53 Nm
Detail zavřít
Zruš filtr
Objednací kód
Základní cena bez DPH
Objednat
Velikost
C1
C2
d1
d2
D4
D7
L
L1
L2
L3
L4 min.
L5
Jmenovitý moment Nm
Moment setrvačnosti (10⁻³ kgm²) 0,5 m
Moment setrvačnosti (10⁻³ kgm²) 1,0 m
Moment setrvačnosti (10⁻³ kgm²) 2,0 m
Moment setrvačnosti (10⁻³ kgm²) 3,0 m
Max. počet otáček ot/min
Utahovací moment šroubu C1 Nm
Utahovací moment šroubu C2 Nm
CAD
20330-6016X
na dotaz
Poptat cenu
M3
M5
17mm
17mm
32,2
16
28
4
13
11
80
20
6,5
0,024
0,031
0,044
0,058
20000
1,4
9
CAD
20330-8025X
na dotaz
Poptat cenu
M6
M8
24mm
24mm
56,4
25
46
8
18
20
130
27
53
0,326
0,352
0,404
0,455
14000
15
32
CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
Datový list 20330 Sady pro synchronizaci
