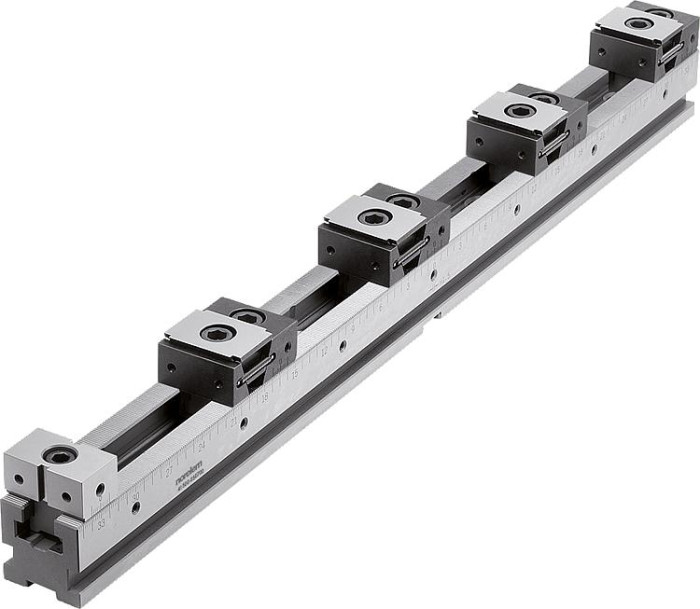

Vícenásobný upínací systém, jednoduchý pevná čelist ES

Name: Vícenásobný upínací systém, jednoduchý pevná čelist ES
Brand: norelem
SKU: 41510-20
Availability: InStock

Novinka

Popis produktu

Kód:	41510-20
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Vícenásobný upínací systém, jednoduchý pevná čelist ES | 41510-20
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list norelem 41510–20 Vícenásobný upínací systém, jednoduchý pevná čelist ES

Technický list norelem 41510–20 Vícenásobný upínací systém, jednoduchý pevná čelist ES

Varianty
Technické parametry

Materiál	Upínací lišta a pevný doraz z nástrojové oceli. Klínový upínač z cementační oceli.
Provedení	Upínací lišta a pevný doraz, kalený a broušený (HRC 55 ±2). Klínový upínač tvrzený a brynýrovaný.
Upozornění	Vícenásobný upínací systém lze připevnit pomocí různých rozhraní. Boční upínací okraj pro sadu úpinek. Úpinky lze připevnit na libovolném místě. Průchozí otvory pro šrouby s válcovou hlavou podle DIN. Polohovací otvory Ø 25 mm pro běžné upínací systémy nulového bodu se vzdálenostmi systému 200 mm. Polohovací otvory Ø 16 mm pro upínací systémy nulového bodu se vzdálenostmi systému 96 mm. Tři směrové drážky s 18H7 k podélnému a příčnému vyrovnání a na stolech s T-drážkou. Zalícované otvory Ø12F7 a Ø16F7 pro rastrové systémy s roztečí otvorů 40 a 50 mm. K dispozici jsou tři různá provedení: Vícenásobné upínací systémy oboustranné klínové upínače s pevnou čelistí ES / 41510. Vícenásobné upínací systémy oboustranné klínové upínače s pevnou čelistí DS / 41510–10. Vícenásobné upínací systémy jednostranné klínové upínače s pevnou čelistí ES / 41510–20.
Použití	Lze namontovat několik vícenásobných upínacích systémů s různou délkou za sebou nebo vedle sebe. Díky přesnému ozubení je možné velmi přesné polohování pevných čelistí. Díky postranní stupnici na upínacích lištách je možné každou polohu pevných čelistí zdokumentovat a v případě opakování identicky nastavit. Na boční závitové otvory lze namontovat dorazy. Ovládáním upínacího šroubu v klínových upínačích se upínací segmenty pohybují a přitlačují obrobky k pevným čelistem.
Přednosti	Univerzální a flexibilní. Pro malé a velké velikosti výrobní série. Lze upínat i velké díly na několika upínacích lištách vedle sebe.
Příslušenství	Upínací čepy 42208. Šrouby s válcovou hlavou 07160–10X30. Šrouby s válcovou hlavou 07160–12X25. Lícované šrouby 07533–12045 / 07533–16055. Opěrná lišta 41505. Nasazovací čelisti s přídavkem na opracování 41505–02. Nasazovací čelisti s prizmou 41505–04. Doraz obrobku 41505–10. Distanční prvek 41505–12. Sada upínek 41505–15. Kamen do T-drážky 41505–17. Kamen do vodicí drážky 03240.
Rozsah dodávky	1× upínací lišta. 3× klínový upínač, jednostranný. 1× pevná čelist ES.

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	L	B	H	L min.	L max.	L1	L2	L3	L4	L5	L6	L7	D	D1	D2	D3	D4	D5	D6	D7	H1	H2	H3	H4	F Válcovoý šroub DIN 912	G šroub s válcovou hlavou DIN 912	Z Šroub s válcovou hlavou DIN 912
41510-20-05040001	45 373,90 Kč	54 902,42 Kč		3D	hladké	400	50	75	64	70	96	200	288	300	–	–	30	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10×30	M12×25	M12×30
41510-20-05040002	50 135,10 Kč	60 663,47 Kč		3D	s rýhováním	400	50	75	64	70	96	200	288	300	–	–	30	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10×30	M12×25	M12×30
41510-20-05050001	50 852,10 Kč	61 531,04 Kč		3D	hladké	500	50	75	64	70	96	200	288	400	–	–	30	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10×30	M12×25	M12×30
41510-20-05050002	55 641,90 Kč	67 326,70 Kč		3D	s rýhováním	500	50	75	64	70	96	200	288	400	–	–	30	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10×30	M12×25	M12×30
41510-20-05060001	53 978,40 Kč	65 313,86 Kč		3D	hladké	600	50	75	64	70	96	200	288	400	500	–	30	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10×30	M12×25	M12×30
41510-20-05060002	58 768,10 Kč	71 109,40 Kč		3D	s rýhováním	600	50	75	64	70	96	200	288	400	500	–	30	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10×30	M12×25	M12×30
41510-20-05070001	57 706,90 Kč	69 825,35 Kč		3D	hladké	700	50	75	64	70	96	200	288	400	560	600	30	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10×30	M12×25	M12×30
41510-20-05070002	62 468,00 Kč	75 586,28 Kč		3D	s rýhováním	700	50	75	64	70	96	200	288	400	560	600	30	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10×30	M12×25	M12×30
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
