Upínací kostky, šedá litina s T-drážkami

Popis produktu

Kód:	01850
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínací kostky, šedá litina s T-drážkami | 01850
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 01850 Upínací kostky, šedá litina s T-drážkami

Varianty
Technické parametry

Materiál	GJL 300.
Provedení	Dosedací a upínací plochy přesně obrobené.
Upozornění	Upínací kostky s T-drážkami se používají k namontování modulárních přípravků na horizontálních strojích. Přesné rozteče drážek v podélném a příčném směru zaručují vysokou reprodukční přesnost upnutí. Upínací kostky jsou přizpůsobeny stolům obráběcích strojů podle DIN55201 a JIS6337–1980. Středicí čepy k vymezení palet na strojní stoly podle DIN 55201 objednávejte samostatně. Dodání včetně šroubů s okem pro přepravu. Další rozměry na poptávku.

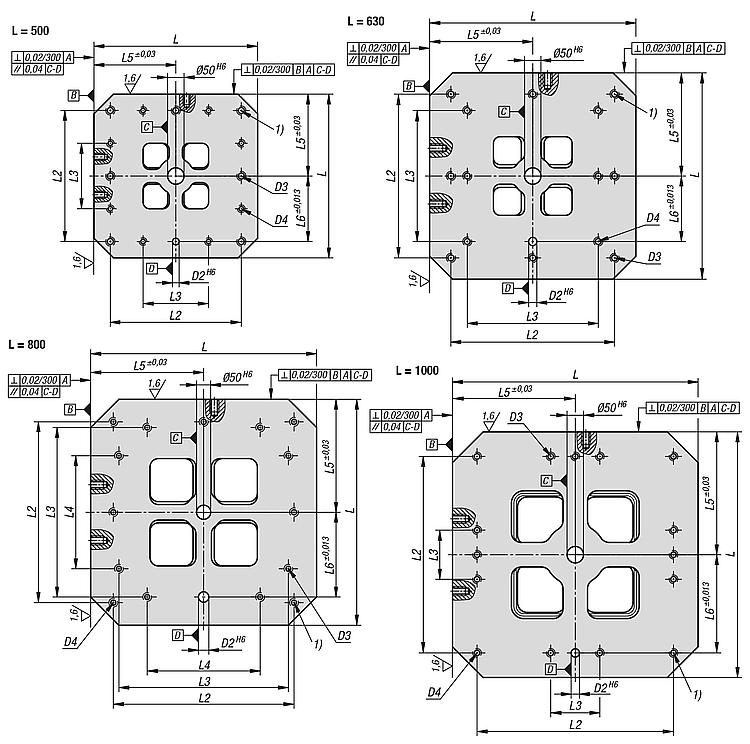

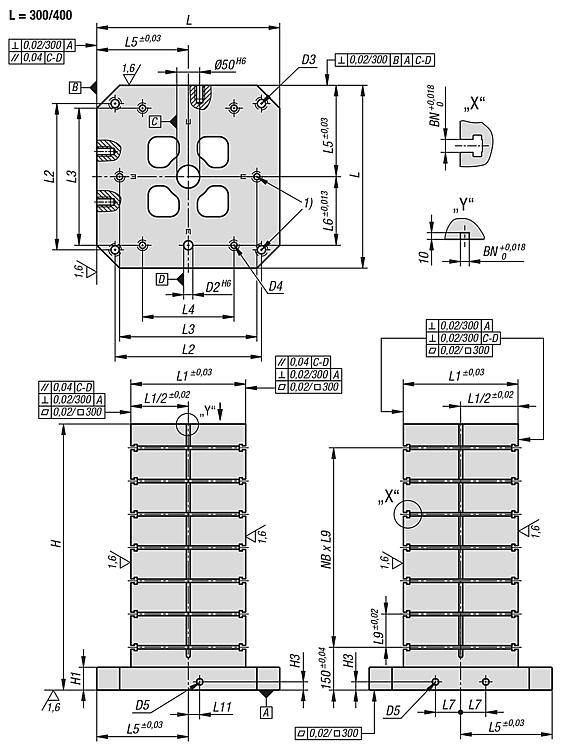

Odkaz na výkres	Průchozí otvor pro šroub s válcovou hlavou DIN 912 (D3/D4)

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	L	H	H1	D2	D3	D4	D5	H3	L1	L2	L3	L4	L5	L6	L7	L9	L11	BN = šířka drážky	NB = počet montážních otvorů	CAD
01850-314040050	93 046,80 Kč		400	500	50	20	M16	M12	M16	18	250	320	300	200	200	150	55	100	25	14	3	.step
01850-314040065	130 799,80 Kč		400	650	50	20	M16	M12	M16	18	250	320	300	200	200	150	55	100	25	14	4	.step
01850-314050060	128 217,60 Kč		500	600	50	20	M16	M12	M16	18	300	400	200	–	250	200	75	100	25	14	4	.step
01850-314050075	178 317,40 Kč		500	750	50	20	M16	M12	M16	18	300	400	200	–	250	200	75	100	25	14	5	.step
01850-314063070	192 623,20 Kč		630	700	50	25	M16	M16	M16	18	350	500	400	–	315	200	100	125	25	14	4	.step
01850-314063085	240 140,90 Kč		630	850	50	25	M16	M16	M16	18	350	500	400	–	315	200	100	125	25	14	5	.step
01850-314080080	270 711,30 Kč		800	800	50	25	M16	M16	M16	18	500	640	600	400	400	300	135	150	25	14	4	.step
01850-314080100	350 758,20 Kč		800	1000	50	25	M16	M16	M16	18	500	640	600	400	400	300	135	150	25	14	5	.step
01850-314100100	413 887,60 Kč		1000	1000	55	25	M20	M20	M16	18	600	800	200	–	500	400	165	160	25	14	5	.step
01850-314100125	506 934,40 Kč		1000	1250	55	25	M20	M20	M16	18	600	800	200	–	500	400	165	160	25	14	6	.step
01850-318040050	93 046,80 Kč		400	500	50	20	M16	M12	M16	18	250	320	300	–	200	150	55	100	25	18	3	.step
01850-318040065	138 635,30 Kč		400	650	50	20	M16	M12	M16	18	250	320	300	–	200	150	55	100	25	18	4	.step
01850-318050060	128 217,60 Kč		500	600	50	20	M16	M12	M16	18	300	400	200	–	250	200	75	100	25	18	4	.step
01850-318050075	188 735,10 Kč		500	750	50	20	M16	M12	M16	18	300	400	200	–	250	200	75	100	25	18	5	.step
01850-318063070	194 582,10 Kč		630	700	50	25	M16	M16	M16	18	350	500	400	–	315	200	100	125	25	18	4	.step
Objednací kód	Základní cena bez DPH	Objednat	L	H	H1	D2	D3	D4	D5	H3	L1	L2	L3	L4	L5	L6	L7	L9	L11	BN = šířka drážky	NB = počet montážních otvorů	CAD
01850-318063085	251 834,80 Kč		630	850	50	25	M16	M16	M16	18	350	500	400	–	315	200	100	125	25	18	5	.step
01850-318080080	280 476,00 Kč		800	800	50	25	M16	M16	M16	18	500	640	600	400	400	300	135	150	25	18	4	.step
01850-318080100	368 358,50 Kč		800	1000	50	25	M16	M16	M16	18	500	640	600	400	400	300	135	150	25	18	5	.step
01850-318100100	413 887,60 Kč		1000	1000	55	25	M20	M20	M16	18	600	800	200	–	500	400	165	160	25	18	5	.step
01850-318100125	506 934,40 Kč		1000	1250	55	25	M20	M20	M16	18	600	800	200	–	500	400	165	160	25	18	6	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
