Upínací svorky

Popis produktu

Kód:	04441
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínací svorky | 04441
Formát 3D: STEP (*.step) 3D PDF (*.pdf) ACIS (*.sat) Acrobat (*.pdf) ANVIL (*.igs) Ashlar-Vellum Argon (*.sat) Ashlar-Vellum Cobalt (*.sat) Ashlar-Vellum Xenon (*.sat) Auto CAD 3D (*.sat) CADKey 3D (*.sat) CATIA V5 Part/Assembly (*.catproduct) Edrawing Part/Assembly (*.eprt) IFC 2×3 (*.ifc) IGES (*.igs) lnventor (*.sat) Iron CAD (*.sat) JPEG Files (*.jpg) Mechanical Desktop (*.sat) Parasolid Binary (*.x_b) Parasolid Text (*.x_t) Pro/E Part/Assembly (*.prt) Revit (*.sat) SDRC I-DEAS (*.step) SolidEdge (*.x_t) SOLIDWORKS Part/Assembly (*.sldprt) STL (*.stl) TIFF (*.tif) Unigraphics (*.x_t) VDA (*.vda) VRML (*.wrl)

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Poptat cenu

JMÉNO:
E-MAIL:
WWW:
TEXT:

Firma: Jméno: Příjmení: E-mail: Telefon: Kód: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

Ke stažení

Datový list 04441 Upínací svorky

• Varianty
• Technické parametry

Materiál	Svěrací podložka z oceli nebo z mosazi.

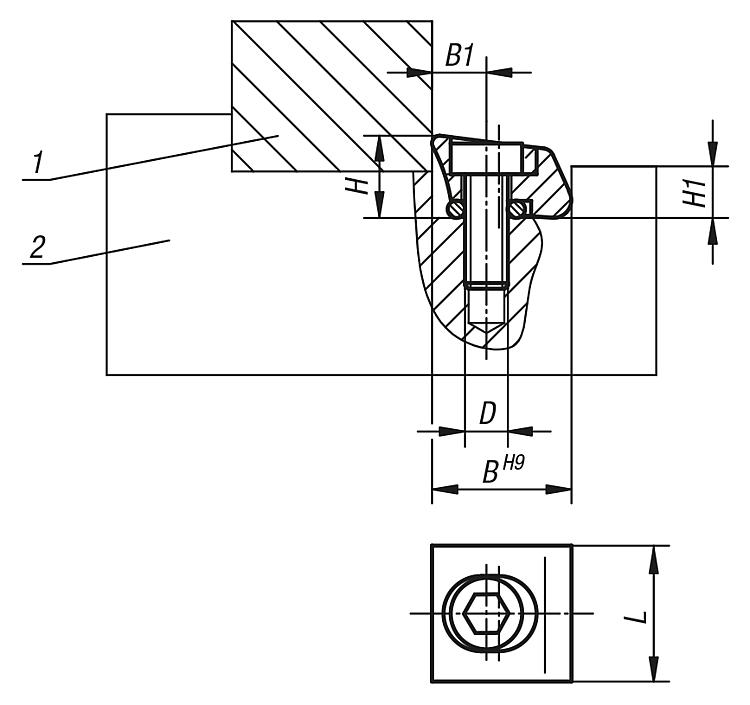

Odkaz na výkres	Obrobek 2) Přípravek
Provedení​	Vytvrzená ocel.
Upozornění	Značná úspora místa při upnutí. Při stranovém upínání se nepoškodí hrany. Efekt přitlačení.

Detail zavřít

Zruš filtr			s ostrou hranous tupou hlavou	ocelmosaz	M2,5 x 8M4 x 12M6 x 16	9,512,719,05	3,85,17,6	6811,5	3,64,87,2	9,51319	0,150,40,6	2,86,6160,91,84,2	1,85,622,50,562,8
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Materiál základního tělesa​	D	B	B1	H	H1	L	Svěrná dráha	Svěrná síla kN​	Utahovací moment max. Nm	CAD
04441-110	746,00 Kč		s ostrou hranou	ocel	M2,5 × 8	9,5mm	3,8	6mm	3,6mm	9,5	0,15	2,8	1,8	CAD
04441-113	778,80 Kč		s ostrou hranou	ocel	M4 × 12	12,7mm	5,1	8mm	4,8mm	13	0,4	6,6	5,6	CAD
04441-119	999,50 Kč		s ostrou hranou	ocel	M6 × 16	19,05mm	7,6	11,5mm	7,2mm	19	0,6	16	22,5	CAD
04441-210	741,60 Kč		s tupou hlavou	ocel	M2,5 × 8	9,5mm	3,8	6mm	3,6mm	9,5	0,15	2,8	1,8	CAD
04441-213	769,50 Kč		s tupou hlavou	ocel	M4 × 12	12,7mm	5,1	8mm	4,8mm	13	0,4	6,6	5,6	CAD
04441-219	913,20 Kč		s tupou hlavou	ocel	M6 × 16	19,05mm	7,6	11,5mm	7,2mm	19	0,6	16	22,5	CAD
04441-310	773,30 Kč		s tupou hlavou	mosaz	M2,5 × 8	9,5mm	3,8	6mm	3,6mm	9,5	0,15	0,9	0,56	CAD
04441-313	802,00 Kč		s tupou hlavou	mosaz	M4 × 12	12,7mm	5,1	8mm	4,8mm	13	0,4	1,8	2,8	CAD
04441-319	929,30 Kč		s tupou hlavou	mosaz	M6 × 16	19,05mm	7,6	11,5mm	7,2mm	19	0,6	4,2	5,6	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
