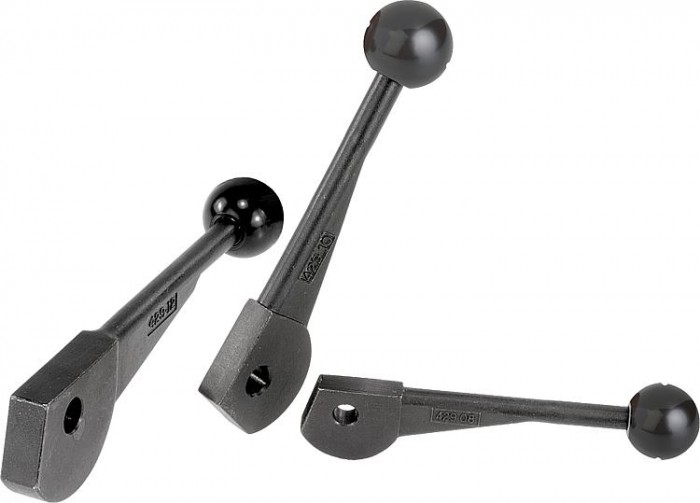

Excentrické páky jednoduché

Popis produktu

Kód: 04290
Výrobce: norelem
MaterialZušlechtěná ocel 1.7220.
Kulička z plastu.
Provedení:Zušlechtěno a brynýrováno.
UpozorněníVhodný osový čep viz 04250.
Excentrická páka je logaritmický spirálový excentr se stálými upínacími vlastnostmi v rámci celé pracovní plochy.

Kontaktní formuláře

3D modely
zavřít

3D modely




Excentrické páky jednoduché | 04290

Specifikujte prosím do pole níže konkrétní variantu(-y), ke které žádáte zaslat 3D model.


Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

Potřebuji ověřit cenu
zavřít

Potřebuji ověřit cenu






Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

Detail zavřít
Varianta L L1 B H H1 D D1 R R1
04290-08 104±214,9 mm9 mm28,2 mm18,7 mm825 mm17,219,2
04290-10 123±218,6 mm12 mm34,8 mm23,3 mm1030 mm21,524
04290-12 146±324,3 mm14 mm43,8 mm30,3 mm1230 mm2831,2
