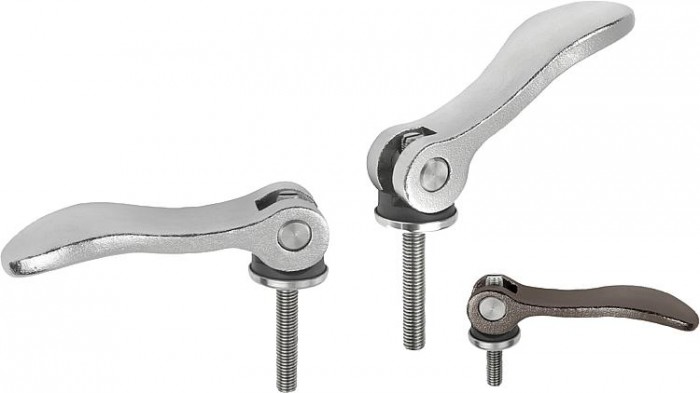

Excentrické páky nastavitelné nerezové s vnějším závitem

Popis produktu

Kód:	04233
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Excentrické páky nastavitelné nerezové s vnějším závitem | 04233
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 04233 Excentrické páky nastavitelné nerezové s vnějším závitem

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Povrch	D	D1	D2	B	B1	H	H1	A	A1	L	Zdvih S	Upínací síla F (kN)	Ruční síla FH N
04233-0512004X15	544,10 Kč	658,36 Kč		CAD	elektrolyticky leštěno	M4	15,4	8	18	13	11,2	17	52,3	59,1	15	1	2,5	100
04233-0512004X20	544,10 Kč	658,36 Kč		CAD	elektrolyticky leštěno	M4	15,4	8	18	13	11,2	17	52,3	59,1	20	1	2,5	100
04233-0512004X30	544,10 Kč	658,36 Kč		CAD	elektrolyticky leštěno	M4	15,4	8	18	13	11,2	17	52,3	59,1	30	1	2,5	100
04233-0512005X20	544,10 Kč	658,36 Kč		CAD	elektrolyticky leštěno	M5	15,4	8	18	13	11,2	17	52,3	59,1	20	1	2,5	100
04233-0512005X30	544,10 Kč	658,36 Kč		CAD	elektrolyticky leštěno	M5	15,4	8	18	13	11,2	17	52,3	59,1	30	1	2,5	100
04233-0512005X40	564,10 Kč	682,56 Kč		CAD	elektrolyticky leštěno	M5	15,4	8	18	13	11,2	17	52,3	59,1	40	1	2,5	100
04233-0512005X50	564,10 Kč	682,56 Kč		CAD	elektrolyticky leštěno	M5	15,4	8	18	13	11,2	17	52,3	59,1	50	1	2,5	100
04233-0512304X15	490,00 Kč	592,90 Kč		.step	pískováno	M4	15,4	8	18	13	11,2	17	52,3	59,1	15	1	2,5	100
04233-0512304X20	490,00 Kč	592,90 Kč		.step	pískováno	M4	15,4	8	18	13	11,2	17	52,3	59,1	20	1	2,5	100
04233-0512304X30	490,00 Kč	592,90 Kč		.step	pískováno	M4	15,4	8	18	13	11,2	17	52,3	59,1	30	1	2,5	100
04233-0512305X20	490,00 Kč	592,90 Kč		.step	pískováno	M5	15,4	8	18	13	11,2	17	52,3	59,1	20	1	2,5	100
04233-0512305X30	490,00 Kč	592,90 Kč		.step	pískováno	M5	15,4	8	18	13	11,2	17	52,3	59,1	30	1	2,5	100
04233-0512305X40	507,50 Kč	614,08 Kč		.step	pískováno	M5	15,4	8	18	13	11,2	17	52,3	59,1	40	1	2,5	100
04233-0512305X50	507,50 Kč	614,08 Kč		.step	pískováno	M5	15,4	8	18	13	11,2	17	52,3	59,1	50	1	2,5	100
04233-1512005X20	640,00 Kč	774,40 Kč		CAD	elektrolyticky leštěno	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	20	1,2	4	120
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Povrch	D	D1	D2	B	B1	H	H1	A	A1	L	Zdvih S	Upínací síla F (kN)	Ruční síla FH N
04233-1512005X30	640,00 Kč	774,40 Kč		CAD	elektrolyticky leštěno	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	30	1,2	4	120
04233-1512005X40	664,00 Kč	803,44 Kč		CAD	elektrolyticky leštěno	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	40	1,2	4	120
04233-1512005X50	664,00 Kč	803,44 Kč		CAD	elektrolyticky leštěno	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	50	1,2	4	120
04233-1512006X20	640,00 Kč	774,40 Kč		CAD	elektrolyticky leštěno	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	20	1,2	4	120
04233-1512006X30	640,00 Kč	774,40 Kč		CAD	elektrolyticky leštěno	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	30	1,2	4	120
04233-1512006X40	664,00 Kč	803,44 Kč		CAD	elektrolyticky leštěno	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	40	1,2	4	120
04233-1512006X50	664,00 Kč	803,44 Kč		CAD	elektrolyticky leštěno	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	50	1,2	4	120
04233-1512305X20	576,40 Kč	697,44 Kč		.step	pískováno	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	20	1,2	4	120
04233-1512305X30	576,40 Kč	697,44 Kč		.step	pískováno	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	30	1,2	4	120
04233-1512305X40	596,80 Kč	722,13 Kč		.step	pískováno	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	40	1,2	4	120
04233-1512305X50	596,80 Kč	722,13 Kč		.step	pískováno	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	50	1,2	4	120
04233-1512306X20	576,40 Kč	697,44 Kč		.step	pískováno	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	20	1,2	4	120
04233-1512306X30	576,40 Kč	697,44 Kč		.step	pískováno	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	30	1,2	4	120
04233-1512306X40	596,80 Kč	722,13 Kč		.step	pískováno	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	40	1,2	4	120
04233-1512306X50	596,80 Kč	722,13 Kč		.step	pískováno	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	50	1,2	4	120
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Povrch	D	D1	D2	B	B1	H	H1	A	A1	L	Zdvih S	Upínací síla F (kN)	Ruční síla FH N
04233-2512008X25	868,40 Kč	1 050,76 Kč		CAD	elektrolyticky leštěno	M8	27,1	11	33,3	24	18	28,5	96	108	25	1,5	8	350
04233-2512008X30	868,40 Kč	1 050,76 Kč		CAD	elektrolyticky leštěno	M8	27,1	11	33,3	24	18	28,5	96	108	30	1,5	8	350
04233-2512008X40	894,60 Kč	1 082,47 Kč		CAD	elektrolyticky leštěno	M8	27,1	11	33,3	24	18	28,5	96	108	40	1,5	8	350
04233-2512008X50	894,60 Kč	1 082,47 Kč		CAD	elektrolyticky leštěno	M8	27,1	11	33,3	24	18	28,5	96	108	50	1,5	8	350
04233-2512010X25	868,40 Kč	1 050,76 Kč		CAD	elektrolyticky leštěno	M10	27,1	11	33,3	24	18	28,5	96	108	25	1,5	8	350
04233-2512010X30	868,40 Kč	1 050,76 Kč		CAD	elektrolyticky leštěno	M10	27,1	11	33,3	24	18	28,5	96	108	30	1,5	8	350
04233-2512010X40	894,60 Kč	1 082,47 Kč		CAD	elektrolyticky leštěno	M10	27,1	11	33,3	24	18	28,5	96	108	40	1,5	8	350
04233-2512010X50	894,60 Kč	1 082,47 Kč		CAD	elektrolyticky leštěno	M10	27,1	11	33,3	24	18	28,5	96	108	50	1,5	8	350
04233-2512308X25	781,80 Kč	945,98 Kč		.step	pískováno	M8	27,1	11	33,3	24	18	28,5	96	108	25	1,5	8	350
04233-2512308X30	781,80 Kč	945,98 Kč		.step	pískováno	M8	27,1	11	33,3	24	18	28,5	96	108	30	1,5	8	350
04233-2512308X40	804,70 Kč	973,69 Kč		.step	pískováno	M8	27,1	11	33,3	24	18	28,5	96	108	40	1,5	8	350
04233-2512308X50	804,70 Kč	973,69 Kč		.step	pískováno	M8	27,1	11	33,3	24	18	28,5	96	108	50	1,5	8	350
04233-2512310X25	781,80 Kč	945,98 Kč		.step	pískováno	M10	27,1	11	33,3	24	18	28,5	96	108	25	1,5	8	350
04233-2512310X30	781,80 Kč	945,98 Kč		.step	pískováno	M10	27,1	11	33,3	24	18	28,5	96	108	30	1,5	8	350
04233-2512310X40	804,70 Kč	973,69 Kč		.step	pískováno	M10	27,1	11	33,3	24	18	28,5	96	108	40	1,5	8	350
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Povrch	D	D1	D2	B	B1	H	H1	A	A1	L	Zdvih S	Upínací síla F (kN)	Ruční síla FH N
04233-2512310X50	804,70 Kč	973,69 Kč		.step	pískováno	M10	27,1	11	33,3	24	18	28,5	96	108	50	1,5	8	350
04233-9512003X10	511,60 Kč	619,04 Kč		CAD	elektrolyticky leštěno	M3	12	6	14,4	11,5	9	13	36,2	41,7	10	1	1,5	90
04233-9512003X15	511,60 Kč	619,04 Kč		CAD	elektrolyticky leštěno	M3	12	6	14,4	11,5	9	13	36,2	41,7	15	1	1,5	90
04233-9512003X30	511,60 Kč	619,04 Kč		CAD	elektrolyticky leštěno	M3	12	6	14,4	11,5	9	13	36,2	41,7	30	1	1,5	90
04233-9512004X10	511,60 Kč	619,04 Kč		CAD	elektrolyticky leštěno	M4	12	6	14,4	11,5	9	13	36,2	41,7	10	1	1,5	90
04233-9512004X15	511,60 Kč	619,04 Kč		CAD	elektrolyticky leštěno	M4	12	6	14,4	11,5	9	13	36,2	41,7	15	1	1,5	90
04233-9512004X30	511,60 Kč	619,04 Kč		CAD	elektrolyticky leštěno	M4	12	6	14,4	11,5	9	13	36,2	41,7	30	1	1,5	90
04233-9512303X10	460,00 Kč	556,60 Kč		.step	pískováno	M3	12	6	14,4	11,5	9	13	36,2	41,7	10	1	1,5	90
04233-9512303X15	460,00 Kč	556,60 Kč		.step	pískováno	M3	12	6	14,4	11,5	9	13	36,2	41,7	15	1	1,5	90
04233-9512303X30	460,00 Kč	556,60 Kč		.step	pískováno	M3	12	6	14,4	11,5	9	13	36,2	41,7	30	1	1,5	90
04233-9512304X10	460,00 Kč	556,60 Kč		.step	pískováno	M4	12	6	14,4	11,5	9	13	36,2	41,7	10	1	1,5	90
04233-9512304X15	460,00 Kč	556,60 Kč		.step	pískováno	M4	12	6	14,4	11,5	9	13	36,2	41,7	15	1	1,5	90
04233-9512304X30	460,00 Kč	556,60 Kč		.step	pískováno	M4	12	6	14,4	11,5	9	13	36,2	41,7	30	1	1,5	90
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Manipulační páka z nerezové oceli 1.4308. Tlačná podložka z plastu PA 66 GF 35-X vyztuženého skelnými vlákny. Osový čep, podložka a závrtný šroub z nerezové oceli 1.4305.
Odkaz na výkres	Kolík pro přesné nastavení upínací páky
Provedení	Ovládací páky elektrolyticky leštěné nebo pískované. Tlačná podložka černá. Osový čep, podložka a závrtný šroub bez povrchové úpravy.
Upozornění	Excentrické nastavitelné páky se používají tam, kde je upínací páka vůči ose upínání jen v určité poloze (napříč). Přesná poloha upínací páky se nastavuje klíčem přes jemný závit na závitovém kolíku. Plasty mají tu vlastnost, že při zátěži u nich dochází k tečení (retardaci), což může snižovat upínací sílu.
