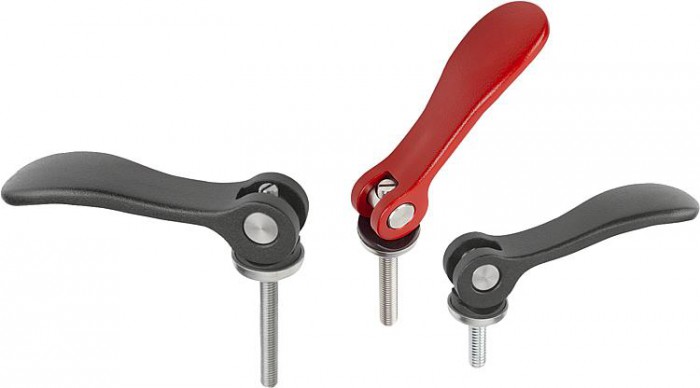

Excentrické páky nastavitelné s vnějším závitem, ocel nebo nerezová ocel

Popis produktu

Kód:	04233
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Excentrické páky nastavitelné s vnějším závitem, ocel nebo nerezová ocel | 04233
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list norelem 04233 Excentrické páky nastavitelné s vnějším závitem, ocel nebo nerezová ocel

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál	Barva základního tělesa	D	d1	d2	B	B1	H	H1	A	A1	Zdvih S	L	Upínací síla F (kN)	Ruční síla FH N
04233-0501104X15	227,10 Kč	274,79 Kč		.step	ocel	černá	M4	15,4mm	8mm	18mm	13	11,2mm	17mm	52,3mm	59,1mm	1	15	2,5	100
04233-0501104X20	227,10 Kč	274,79 Kč		.step	ocel	černá	M4	15,4mm	8mm	18mm	13	11,2mm	17mm	52,3mm	59,1mm	1	20	2,5	100
04233-0501104X30	227,10 Kč	274,79 Kč		.step	ocel	černá	M4	15,4mm	8mm	18mm	13	11,2mm	17mm	52,3mm	59,1mm	1	30	2,5	100
04233-0501105X20	227,10 Kč	274,79 Kč		.step	ocel	černá	M5	15,4mm	8mm	18mm	13	11,2mm	17mm	52,3mm	59,1mm	1	20	2,5	100
04233-0501105X30	227,10 Kč	274,79 Kč		.step	ocel	černá	M5	15,4mm	8mm	18mm	13	11,2mm	17mm	52,3mm	59,1mm	1	30	2,5	100
04233-0501105X40	242,50 Kč	293,43 Kč		.step	ocel	černá	M5	15,4mm	8mm	18mm	13	11,2mm	17mm	52,3mm	59,1mm	1	40	2,5	100
04233-0501105X50	242,50 Kč	293,43 Kč		.step	ocel	černá	M5	15,4mm	8mm	18mm	13	11,2mm	17mm	52,3mm	59,1mm	1	50	2,5	100
04233-0501404X15	227,10 Kč	274,79 Kč		.step	ocel	rubínově červená RAL 3003	M4	15,4mm	8mm	18mm	13	11,2mm	17mm	52,3mm	59,1mm	1	15	2,5	100
04233-0501404X20	227,10 Kč	274,79 Kč		.step	ocel	rubínově červená RAL 3003	M4	15,4mm	8mm	18mm	13	11,2mm	17mm	52,3mm	59,1mm	1	20	2,5	100
04233-0501404X30	227,10 Kč	274,79 Kč		.step	ocel	rubínově červená RAL 3003	M4	15,4mm	8mm	18mm	13	11,2mm	17mm	52,3mm	59,1mm	1	30	2,5	100
04233-0501405X20	227,10 Kč	274,79 Kč		.step	ocel	rubínově červená RAL 3003	M5	15,4mm	8mm	18mm	13	11,2mm	17mm	52,3mm	59,1mm	1	20	2,5	100
04233-0501405X30	227,10 Kč	274,79 Kč		.step	ocel	rubínově červená RAL 3003	M5	15,4mm	8mm	18mm	13	11,2mm	17mm	52,3mm	59,1mm	1	30	2,5	100
04233-0501405X40	242,50 Kč	293,43 Kč		.step	ocel	rubínově červená RAL 3003	M5	15,4mm	8mm	18mm	13	11,2mm	17mm	52,3mm	59,1mm	1	40	2,5	100
04233-0501405X50	242,50 Kč	293,43 Kč		.step	ocel	rubínově červená RAL 3003	M5	15,4mm	8mm	18mm	13	11,2mm	17mm	52,3mm	59,1mm	1	50	2,5	100
04233-0511104X15	323,80 Kč	391,80 Kč		.step	nerezová ocel	černá	M4	15,4mm	8mm	18mm	13	11,2mm	17mm	52,3mm	59,1mm	1	15	2,5	100
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál	Barva základního tělesa	D	d1	d2	B	B1	H	H1	A	A1	Zdvih S	L	Upínací síla F (kN)	Ruční síla FH N
04233-0511104X20	323,80 Kč	391,80 Kč		.step	nerezová ocel	černá	M4	15,4mm	8mm	18mm	13	11,2mm	17mm	52,3mm	59,1mm	1	20	2,5	100
04233-0511104X30	323,80 Kč	391,80 Kč		.step	nerezová ocel	černá	M4	15,4mm	8mm	18mm	13	11,2mm	17mm	52,3mm	59,1mm	1	30	2,5	100
04233-0511105X20	323,80 Kč	391,80 Kč		.step	nerezová ocel	černá	M5	15,4mm	8mm	18mm	13	11,2mm	17mm	52,3mm	59,1mm	1	20	2,5	100
04233-0511105X30	323,80 Kč	391,80 Kč		.step	nerezová ocel	černá	M5	15,4mm	8mm	18mm	13	11,2mm	17mm	52,3mm	59,1mm	1	30	2,5	100
04233-0511105X40	344,00 Kč	416,24 Kč		.step	nerezová ocel	černá	M5	15,4mm	8mm	18mm	13	11,2mm	17mm	52,3mm	59,1mm	1	40	2,5	100
04233-0511105X50	344,00 Kč	416,24 Kč		.step	nerezová ocel	černá	M5	15,4mm	8mm	18mm	13	11,2mm	17mm	52,3mm	59,1mm	1	50	2,5	100
04233-0511404X15	323,80 Kč	391,80 Kč		.step	nerezová ocel	rubínově červená RAL 3003	M4	15,4mm	8mm	18mm	13	11,2mm	17mm	52,3mm	59,1mm	1	15	2,5	100
04233-0511404X20	323,80 Kč	391,80 Kč		.step	nerezová ocel	rubínově červená RAL 3003	M4	15,4mm	8mm	18mm	13	11,2mm	17mm	52,3mm	59,1mm	1	20	2,5	100
04233-0511404X30	323,80 Kč	391,80 Kč		.step	nerezová ocel	rubínově červená RAL 3003	M4	15,4mm	8mm	18mm	13	11,2mm	17mm	52,3mm	59,1mm	1	30	2,5	100
04233-0511405X20	323,80 Kč	391,80 Kč		.step	nerezová ocel	rubínově červená RAL 3003	M5	15,4mm	8mm	18mm	13	11,2mm	17mm	52,3mm	59,1mm	1	20	2,5	100
04233-0511405X30	323,80 Kč	391,80 Kč		.step	nerezová ocel	rubínově červená RAL 3003	M5	15,4mm	8mm	18mm	13	11,2mm	17mm	52,3mm	59,1mm	1	30	2,5	100
04233-0511405X40	344,00 Kč	416,24 Kč		.step	nerezová ocel	rubínově červená RAL 3003	M5	15,4mm	8mm	18mm	13	11,2mm	17mm	52,3mm	59,1mm	1	40	2,5	100
04233-0511405X50	344,00 Kč	416,24 Kč		.step	nerezová ocel	rubínově červená RAL 3003	M5	15,4mm	8mm	18mm	13	11,2mm	17mm	52,3mm	59,1mm	1	50	2,5	100
04233-1501105X20	239,80 Kč	290,16 Kč		.step	ocel	černá	M5	18,1mm	9mm	21,5mm	15	14,5mm	22mm	70,4mm	79,2mm	1,2	20	4	120
04233-1501105X30	239,80 Kč	290,16 Kč		.step	ocel	černá	M5	18,1mm	9mm	21,5mm	15	14,5mm	22mm	70,4mm	79,2mm	1,2	30	4	120
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál	Barva základního tělesa	D	d1	d2	B	B1	H	H1	A	A1	Zdvih S	L	Upínací síla F (kN)	Ruční síla FH N
04233-1501105X40	256,40 Kč	310,24 Kč		.step	ocel	černá	M5	18,1mm	9mm	21,5mm	15	14,5mm	22mm	70,4mm	79,2mm	1,2	40	4	120
04233-1501105X50	256,40 Kč	310,24 Kč		.step	ocel	černá	M5	18,1mm	9mm	21,5mm	15	14,5mm	22mm	70,4mm	79,2mm	1,2	50	4	120
04233-1501106X20	239,80 Kč	290,16 Kč		.step	ocel	černá	M6	18,1mm	9mm	21,5mm	15	14,5mm	22mm	70,4mm	79,2mm	1,2	20	4	120
04233-1501106X30	239,80 Kč	290,16 Kč		.step	ocel	černá	M6	18,1mm	9mm	21,5mm	15	14,5mm	22mm	70,4mm	79,2mm	1,2	30	4	120
04233-1501106X40	256,40 Kč	310,24 Kč		.step	ocel	černá	M6	18,1mm	9mm	21,5mm	15	14,5mm	22mm	70,4mm	79,2mm	1,2	40	4	120
04233-1501106X50	256,40 Kč	310,24 Kč		.step	ocel	černá	M6	18,1mm	9mm	21,5mm	15	14,5mm	22mm	70,4mm	79,2mm	1,2	50	4	120
04233-1501405X20	239,80 Kč	290,16 Kč		.step	ocel	rubínově červená RAL 3003	M5	18,1mm	9mm	21,5mm	15	14,5mm	22mm	70,4mm	79,2mm	1,2	20	4	120
04233-1501405X30	239,80 Kč	290,16 Kč		.step	ocel	rubínově červená RAL 3003	M5	18,1mm	9mm	21,5mm	15	14,5mm	22mm	70,4mm	79,2mm	1,2	30	4	120
04233-1501405X40	256,40 Kč	310,24 Kč		.step	ocel	rubínově červená RAL 3003	M5	18,1mm	9mm	21,5mm	15	14,5mm	22mm	70,4mm	79,2mm	1,2	40	4	120
04233-1501405X50	256,40 Kč	310,24 Kč		.step	ocel	rubínově červená RAL 3003	M5	18,1mm	9mm	21,5mm	15	14,5mm	22mm	70,4mm	79,2mm	1,2	50	4	120
04233-1501406X20	239,80 Kč	290,16 Kč		.step	ocel	rubínově červená RAL 3003	M6	18,1mm	9mm	21,5mm	15	14,5mm	22mm	70,4mm	79,2mm	1,2	20	4	120
04233-1501406X30	239,80 Kč	290,16 Kč		.step	ocel	rubínově červená RAL 3003	M6	18,1mm	9mm	21,5mm	15	14,5mm	22mm	70,4mm	79,2mm	1,2	30	4	120
04233-1501406X40	256,40 Kč	310,24 Kč		.step	ocel	rubínově červená RAL 3003	M6	18,1mm	9mm	21,5mm	15	14,5mm	22mm	70,4mm	79,2mm	1,2	40	4	120
04233-1501406X50	256,40 Kč	310,24 Kč		.step	ocel	rubínově červená RAL 3003	M6	18,1mm	9mm	21,5mm	15	14,5mm	22mm	70,4mm	79,2mm	1,2	50	4	120
04233-1511105X20	360,30 Kč	435,96 Kč		.step	nerezová ocel	černá	M5	18,1mm	9mm	21,5mm	15	14,5mm	22mm	70,4mm	79,2mm	1,2	20	4	120
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál	Barva základního tělesa	D	d1	d2	B	B1	H	H1	A	A1	Zdvih S	L	Upínací síla F (kN)	Ruční síla FH N
04233-1511105X30	360,30 Kč	435,96 Kč		.step	nerezová ocel	černá	M5	18,1mm	9mm	21,5mm	15	14,5mm	22mm	70,4mm	79,2mm	1,2	30	4	120
04233-1511105X40	384,70 Kč	465,49 Kč		.step	nerezová ocel	černá	M5	18,1mm	9mm	21,5mm	15	14,5mm	22mm	70,4mm	79,2mm	1,2	40	4	120
04233-1511105X50	384,70 Kč	465,49 Kč		.step	nerezová ocel	černá	M5	18,1mm	9mm	21,5mm	15	14,5mm	22mm	70,4mm	79,2mm	1,2	50	4	120
04233-1511106X20	360,30 Kč	435,96 Kč		.step	nerezová ocel	černá	M6	18,1mm	9mm	21,5mm	15	14,5mm	22mm	70,4mm	79,2mm	1,2	20	4	120
04233-1511106X30	360,30 Kč	435,96 Kč		.step	nerezová ocel	černá	M6	18,1mm	9mm	21,5mm	15	14,5mm	22mm	70,4mm	79,2mm	1,2	30	4	120
04233-1511106X40	384,70 Kč	465,49 Kč		.step	nerezová ocel	černá	M6	18,1mm	9mm	21,5mm	15	14,5mm	22mm	70,4mm	79,2mm	1,2	40	4	120
04233-1511106X50	384,70 Kč	465,49 Kč		.step	nerezová ocel	černá	M6	18,1mm	9mm	21,5mm	15	14,5mm	22mm	70,4mm	79,2mm	1,2	50	4	120
04233-1511405X20	360,30 Kč	435,96 Kč		.step	nerezová ocel	rubínově červená RAL 3003	M5	18,1mm	9mm	21,5mm	15	14,5mm	22mm	70,4mm	79,2mm	1,2	20	4	120
04233-1511405X30	360,30 Kč	435,96 Kč		.step	nerezová ocel	rubínově červená RAL 3003	M5	18,1mm	9mm	21,5mm	15	14,5mm	22mm	70,4mm	79,2mm	1,2	30	4	120
04233-1511405X40	384,70 Kč	465,49 Kč		.step	nerezová ocel	rubínově červená RAL 3003	M5	18,1mm	9mm	21,5mm	15	14,5mm	22mm	70,4mm	79,2mm	1,2	40	4	120
04233-1511405X50	384,70 Kč	465,49 Kč		.step	nerezová ocel	rubínově červená RAL 3003	M5	18,1mm	9mm	21,5mm	15	14,5mm	22mm	70,4mm	79,2mm	1,2	50	4	120
04233-1511406X20	360,30 Kč	435,96 Kč		.step	nerezová ocel	rubínově červená RAL 3003	M6	18,1mm	9mm	21,5mm	15	14,5mm	22mm	70,4mm	79,2mm	1,2	20	4	120
04233-1511406X30	360,30 Kč	435,96 Kč		.step	nerezová ocel	rubínově červená RAL 3003	M6	18,1mm	9mm	21,5mm	15	14,5mm	22mm	70,4mm	79,2mm	1,2	30	4	120
04233-1511406X40	384,70 Kč	465,49 Kč		.step	nerezová ocel	rubínově červená RAL 3003	M6	18,1mm	9mm	21,5mm	15	14,5mm	22mm	70,4mm	79,2mm	1,2	40	4	120
04233-1511406X50	384,70 Kč	465,49 Kč		.step	nerezová ocel	rubínově červená RAL 3003	M6	18,1mm	9mm	21,5mm	15	14,5mm	22mm	70,4mm	79,2mm	1,2	50	4	120
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Manipulační páka z hliníkového odlitku EN AC-46200. Tlačná podložka z plastu PA 66 GF 35-X vyztuženého skelnými vlákny. Osový čep z nerezové oceli 1.4305. Závrtný šroub a podložka z oceli, třída pevnosti 5.8, nebo z nerezové oceli 1.4305.

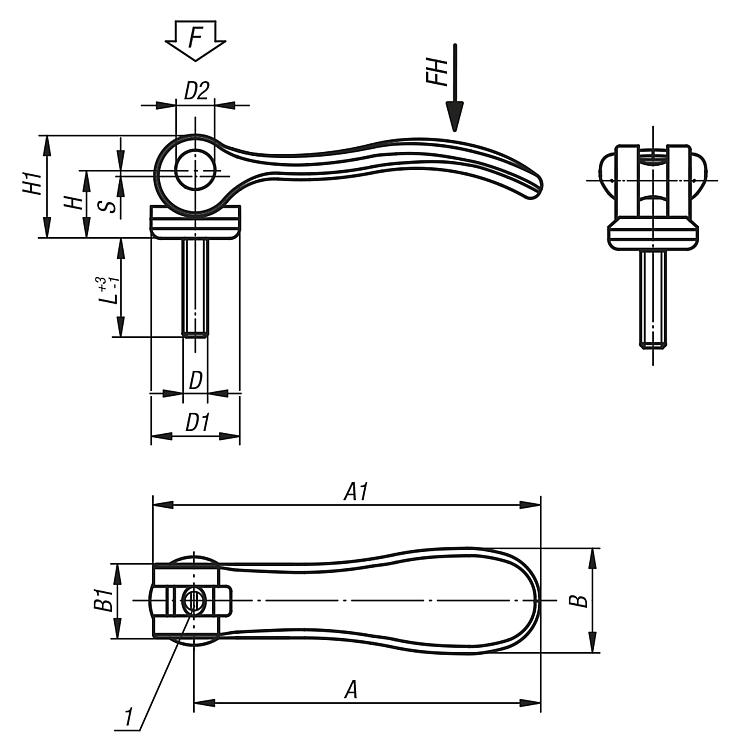

Odkaz na výkres	Kolík pro přesné nastavení upínací páky
Provedení	Ovládací páka, černě komaxitovaná s jemnou strukturou nebo červená RAL 3003 s jemnou strukturou. Tlačná podložka černá. Osový čep bez povrchové úpravy. Závitové šrouby a podložka, z oceli, modře pasivované nebo z nerezové oceli, bez povrchové úpravy.
Upozornění	Excentrické nastavitelné páky se používají tam, kde je upínací páka vůči ose upínání jen v určité poloze (napříč). Přesná poloha upínací páky se nastavuje klíčem přes jemný závit na závitovém kolíku. Plasty mají tu vlastnost, že při zátěži u nich dochází k tečení (retardaci), což může snižovat upínací sílu.
