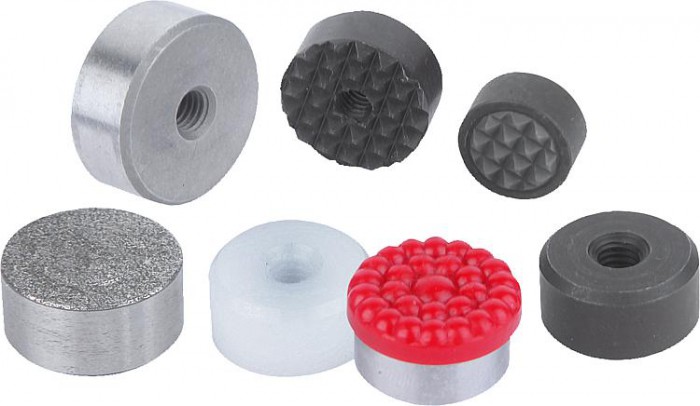

Opěrné kameny a vložky, kruhové

Popis produktu

Kód:	07113
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Opěrné kameny a vložky, kruhové | 07113
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 07113 Opěrné kameny a vložky, kruhové

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál	Provedení	d2	D3	L3	L4	C	E	G	L5
07113-1010	436,00 Kč	527,56 Kč		CAD	pro opěrné kameny	F	10mm		10		4,5	4,75mm	M5
07113-1210	443,60 Kč	536,76 Kč		CAD	pro opěrné kameny	F	12mm		10		4,5	4,75mm	M5
07113-1212	458,40 Kč	554,66 Kč		CAD		F	12mm		12		6	4,75mm	M5
07113-1610	578,50 Kč	699,99 Kč		CAD	pro opěrné kameny	F	16mm		10		4,5	4,75mm	M6
07113-2010	644,10 Kč	779,36 Kč		CAD	pro opěrné kameny	F	20mm		10		4,5	4,75mm	M6
07113-2510	779,00 Kč	942,59 Kč		CAD	pro opěrné kameny	F	25mm		10		4,5	4,75mm	M6
07113-08126	331,10 Kč	400,63 Kč		CAD		P	8mm	8	12	6			M4
07113-10102	215,00 Kč	260,15 Kč		CAD	pro nerezovou vložku	E	10mm		10	5			M5
07113-10105	353,20 Kč	427,37 Kč		CAD	pro nerezovou vložku s diamantovým povrchem	O	10mm		10	5			M5
07113-10107	452,60 Kč	547,65 Kč		CAD	pro opěrné kameny	M	10mm	7,9	10		4,5	4,75mm	M5	6
07113-10108	189,60 Kč	229,42 Kč		CAD	pro ocelovou vložku	C	10mm		10	5			M5
07113-10109	181,10 Kč	219,13 Kč		CAD	pro vložku POM	K	10mm		10	5			M5
07113-10122	224,80 Kč	272,01 Kč		CAD		E	10mm		12	6,4			M5
07113-10125	382,40 Kč	462,70 Kč		CAD		O	10mm		12	6,4			M5
07113-10126	344,70 Kč	417,09 Kč		CAD	pro nerezovou vložku polyuretanový povrch	P	10mm	10	12	6			M5
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál	Provedení	d2	D3	L3	L4	C	E	G	L5
07113-10128	191,80 Kč	232,08 Kč		CAD		C	10mm		12	6,4			M5
07113-10129	183,80 Kč	222,40 Kč		CAD		K	10mm		12	6,4			M5
07113-12102	227,50 Kč	275,28 Kč		CAD	pro nerezovou vložku	E	12mm		10	5			M5
07113-12105	404,50 Kč	489,45 Kč		CAD	pro nerezovou vložku s diamantovým povrchem	O	12mm		10	5			M5
07113-12107	457,30 Kč	553,33 Kč		CAD	pro opěrné kameny	M	12mm	9,5	10		4,5	4,75mm	M5	6
07113-12108	199,10 Kč	240,91 Kč		CAD	pro ocelovou vložku	C	12mm		10	5			M5
07113-12109	192,30 Kč	232,68 Kč		CAD	pro vložku POM	K	12mm		10	5			M5
07113-12122	231,40 Kč	279,99 Kč		CAD		E	12mm		12	6,4			M5
07113-12125	391,20 Kč	473,35 Kč		CAD		O	12mm		12	6,4			M5
07113-12126	378,00 Kč	457,38 Kč		CAD	pro nerezovou vložku polyuretanový povrch	P	12mm	13	12	6			M5
07113-12127	471,20 Kč	570,15 Kč		CAD		M	12mm	9,5	12		6	4,75mm	M5	7
07113-12128	201,90 Kč	244,30 Kč		CAD		C	12mm		12	6,4			M5
07113-12129	193,10 Kč	233,65 Kč		CAD		K	12mm		12	6,4			M5
07113-16102	249,40 Kč	301,77 Kč		CAD	pro nerezovou vložku	E	16mm		10	5			M6
07113-16105	510,30 Kč	617,46 Kč		CAD	pro nerezovou vložku s diamantovým povrchem	O	16mm		10	5			M6
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál	Provedení	d2	D3	L3	L4	C	E	G	L5
07113-16107	594,90 Kč	719,83 Kč		CAD	pro opěrné kameny	M	16mm	12,7	10		4,5	4,75mm	M6	6
07113-16108	217,40 Kč	263,05 Kč		CAD	pro ocelovou vložku	C	16mm		10	5			M6
07113-16109	212,00 Kč	256,52 Kč		CAD	pro vložku POM	K	16mm		10	5			M6
07113-16122	253,50 Kč	306,74 Kč		CAD		E	16mm		12	6,4			M6
07113-16125	515,70 Kč	624,00 Kč		CAD		O	16mm		12	6,4			M6
07113-16126	462,50 Kč	559,63 Kč		CAD	pro nerezovou vložku polyuretanový povrch	P	16mm	16	12	6			M6
07113-16128	219,30 Kč	265,35 Kč		CAD		C	16mm		12	6,4			M6
07113-16129	214,20 Kč	259,18 Kč		CAD		K	16mm		12	6,4			M6
07113-20102	278,10 Kč	336,50 Kč		CAD	pro nerezovou vložku	E	20mm		10	5			M6
07113-20105	570,60 Kč	690,43 Kč		CAD	pro nerezovou vložku s diamantovým povrchem	O	20mm		10	5			M6
07113-20107	680,70 Kč	823,65 Kč		CAD	pro opěrné kameny	M	20mm	15,9	10		4,5	4,75mm	M6	6
07113-20108	240,70 Kč	291,25 Kč		CAD	pro ocelovou vložku	C	20mm		10	5			M6
07113-20109	234,60 Kč	283,87 Kč		CAD	pro vložku POM	K	20mm		10	5			M6
07113-20122	284,10 Kč	343,76 Kč		CAD		E	20mm		12	6,4			M6
07113-20125	579,40 Kč	701,07 Kč		CAD		O	20mm		12	6,4			M6
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál	Provedení	d2	D3	L3	L4	C	E	G	L5
07113-20126	536,50 Kč	649,17 Kč		CAD	pro nerezovou vložku polyuretanový povrch	P	20mm	21	12	6			M6
07113-20128	242,60 Kč	293,55 Kč		CAD		C	20mm		12	6,4			M6
07113-20129	236,60 Kč	286,29 Kč		CAD		K	20mm		12	6,4			M6
07113-25102	298,00 Kč	360,58 Kč		CAD	pro nerezovou vložku	E	25mm		10	5			M6
07113-25105	666,20 Kč	806,10 Kč		CAD	pro nerezovou vložku s diamantovým povrchem	O	25mm		10	5			M6
07113-25107	928,50 Kč	1 123,49 Kč		CAD	pro opěrné kameny	M	25mm	19	10		4,5	4,75mm	M6	6
07113-25108	254,60 Kč	308,07 Kč		CAD	pro ocelovou vložku	C	25mm		10	5			M6
07113-25109	246,90 Kč	298,75 Kč		CAD	pro vložku POM	K	25mm		10	5			M6
07113-25122	307,00 Kč	371,47 Kč		CAD		E	25mm		12	6,4			M6
07113-25125	705,00 Kč	853,05 Kč		CAD		O	25mm		12	6,4			M6
07113-25126	612,10 Kč	740,64 Kč		CAD	pro nerezovou vložku polyuretanový povrch	P	25mm	27	12	6			M6
07113-25128	256,50 Kč	310,37 Kč		CAD		C	25mm		12	6,4			M6
07113-25129	249,40 Kč	301,77 Kč		CAD		K	25mm		12	6,4			M6
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

Související produkty

Boční upínač automatickýBoční upínač automatický

Novinka

Šrouby s tlačnou kuličkou a opěrné destičky – Boční upínač automatický

04579-10

Detail

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Provedení C, F, M nástrojová ocel Provedení E, O, P nerezová ocel Provedení K POM
Provedení	Provedení C kalené a brynýrované. Provedení E kaleno, bez povrchové úpravy. Provedení K v bílé barvě. Provedení O diamantový povrch srovnatelný s brusnou zrnitostí 100. Provedení P s polyuretanovým povrchem o tvrdosti 60° Shore. Provedení F kalené a brynýrované. Provedení M s rýhováním z tvrdokovu, brynýrováno.
Upozornění	Opěrné kameny a vložky jsou vhodné jako vestavba do upínacích ramen, upínacích zařízení, upínacích čelistí a výkyvných opěrek. Opěrné kameny a vložky umožňují přenos nejvyššího momentu otáčení a nadprůměrné přídržné síly také u tvrdých materiálů a při povrchových nerovnostech. Provedení O: Brusný diamantový povrch je pevně slitý s základním tělesem. Je ideální pro uchycení hladkých nebo kluzkých aplikací s minimálním upínacím tlakem. Diamantové částečky přitom přenášejí vysoké přídržné síly na velmi malou plochu s minimálním poškozením povrchu. Diamantový povrch poskytuje vynikající odolnost proti opotřebení. Provedení P: Polyuretanový povrch je pevně navulkanizován na základní těleso. Ta je odolná proti otěru a nebarví. Poskytuje optimální ochranu proti poškození citlivých povrchů. Perlovitý povrch umožňuje vytvoření vysokých přídržných sil a únik vzduchu, takže nedochází k vytvoření sacího efektu mezi kontaktní plochou a výkyvnou podpěrou. Opěrné kameny a vložky lze montovat do následujících výkyvných opěrek: Objednací čísla 02003–117X022 až 02003–936X036 Objednací čísla 02007–110X015 až 02007–924X100 Objednací čísla 02007–120X030 až 02007–924X080
