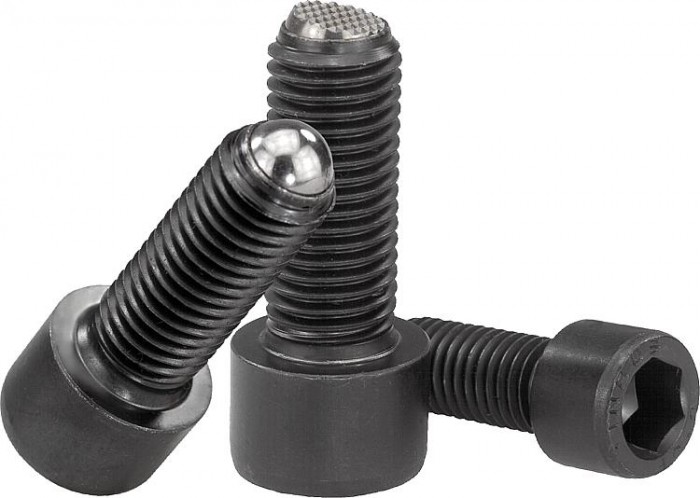

Šroub s hlavou a tlačnou kuličkou

Popis produktu

Kód:	07100
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Šroub s hlavou a tlačnou kuličkou | 07100
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Přehrát video

Datový list 07100 Šroub s hlavou a tlačnou kuličkou

Materiál	Šroub ze zušlechtěné oceli. Kulička z ložiskové oceli.
Provedení	Šrouby třídy pevnosti minimálně 10.9, černý. Kulička tvrzená, bez povrchové úpravy.
Upozornění	Provedení A s tlačnou kuličkou je možné užít tehdy, dotlačujeme-li čisté, leštěné tlačné plochy. Šrouby se zploštělou kuličkou provedení B by se neměly upínat, podpírat a zachycovat planparalelní desky, protože naklonění kuličky až o 9° může způsobit nežádoucí pohyb desky.

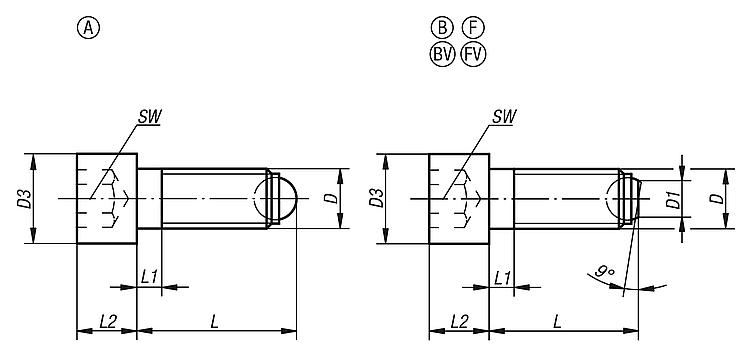

Odkaz na výkres	Provedení A: s plnou kuličkou Provedení B: se zploštělou kuličkou Provedení BV: se zploštělou kuličkou, s pojistkou proti protočení Provedení F: se zploštělou kuličkou, s rýhováním Provedení FV: se zploštělou kuličkou, s rýhováním, s pojistkou proti protočení

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	D	D1	D3	L	L1	L2	Ø kuličky	SW	Zatížitelnost max. kN (jen při statickém zatížení)
07100-10410	80,60 Kč	97,53 Kč		CAD	A	M4		7	9,9	2,1	4	2,5	3	3,5
07100-10416	80,60 Kč	97,53 Kč		CAD	A	M4		7	15,9	2,1	4	2,5	3	3,5
07100-10420	80,60 Kč	97,53 Kč		CAD	A	M4		7	19,9	2,1	4	2,5	3	3,5
07100-10512	78,90 Kč	95,47 Kč		CAD	A	M5		8,5	12,1	2,4	5	3	4	4,5
07100-10516	78,90 Kč	95,47 Kč		CAD	A	M5		8,5	16,1	2,4	5	3	4	4,5
07100-10520	78,90 Kč	95,47 Kč		CAD	A	M5		8,5	20,1	2,4	5	3	4	4,5
07100-10620	74,30 Kč	89,90 Kč		CAD	A	M6		10	20,8	3	6	4	5	9
07100-10630	75,40 Kč	91,23 Kč		CAD	A	M6		10	30,8	3	6	4	5	9
07100-10640	76,80 Kč	92,93 Kč		CAD	A	M6		10	40,8	16	6	4	5	9
07100-10820	93,40 Kč	113,01 Kč		CAD	A	M8		13	21,2	3,5	8	5,5	6	15
07100-10835	94,80 Kč	114,71 Kč		CAD	A	M8		13	36,2	3,5	8	5,5	6	15
07100-10850	96,20 Kč	116,40 Kč		CAD	A	M8		13	51,2	22	8	5,5	6	15
07100-11025	113,60 Kč	137,46 Kč		CAD	A	M10		16	26,7	4,5	10	7	8	20
07100-11040	118,80 Kč	143,75 Kč		CAD	A	M10		16	41,7	4,5	10	7	8	20
07100-11060	123,50 Kč	149,44 Kč		CAD	A	M10		16	61,7	28	10	7	8	20
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	D	D1	D3	L	L1	L2	Ø kuličky	SW	Zatížitelnost max. kN (jen při statickém zatížení)
07100-11230	143,70 Kč	173,88 Kč		CAD	A	M12		18	32	5	12	8,5	10	30
07100-11250	148,90 Kč	180,17 Kč		CAD	A	M12		18	52	5	12	8,5	10	30
07100-11280	159,80 Kč	193,36 Kč		CAD	A	M12		18	82	44	12	8,5	10	30
07100-11640	184,40 Kč	223,12 Kč		CAD	A	M16		24	43,3	6	16	12	14	60
07100-11660	194,80 Kč	235,71 Kč		CAD	A	M16		24	63,3	6	16	12	14	60
07100-11680	215,20 Kč	260,39 Kč		CAD	A	M16		24	83,3	36	16	12	14	60
07100-12050	335,70 Kč	406,20 Kč		CAD	A	M20		30	54,2	7,5	20	15	17	90
07100-12080	363,00 Kč	439,23 Kč		CAD	A	M20		30	84,2	28	20	15	17	90
07100-12460	583,70 Kč	706,28 Kč		CAD	A	M24		36	64,7	9	24	18	19	120
07100-12490	699,00 Kč	845,79 Kč		CAD	A	M24		36	94,7	30	24	18	19	120
07100-20410	112,30 Kč	135,88 Kč		CAD	B	1,4	7	7	11,7	2,1	5	2,5	3	3,5
07100-20416	112,30 Kč	135,88 Kč		CAD	B	M4	1,4	7	15,7	2,1	5	2,5	3	3,5
07100-20420	112,30 Kč	135,88 Kč		CAD	B	M4	1,4	7	19,7	2,1	4	2,5	3	3,5
07100-20512	112,30 Kč	135,88 Kč		CAD	B	M5	2	8,5	11,7	2,4	5	3	4	4,5
07100-20516	112,30 Kč	135,88 Kč		CAD	B	M5	2	8,5	15,7	2,4	5	3	4	4,5
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	D	D1	D3	L	L1	L2	Ø kuličky	SW	Zatížitelnost max. kN (jen při statickém zatížení)
07100-20520	112,30 Kč	135,88 Kč		CAD	B	M	2	8,5	19,7	2,4	5	3	4	4,5
07100-20620	103,00 Kč	124,63 Kč		CAD	B	M6	3,2	10	20	3	6	4	5	9
07100-20630	104,30 Kč	126,20 Kč		CAD	B	M6	3,2	10	30	3	6	4	5	9
07100-20640	106,00 Kč	128,26 Kč		CAD	B	M6	3,2	10	40	16	6	4	5	9
07100-20820	128,70 Kč	155,73 Kč		CAD	B	M8	4,5	13	20	3,5	8	5,5	6	15
07100-20835	131,70 Kč	159,36 Kč		CAD	B	M8	4,5	13	35	3,5	8	5,5	6	15
07100-20850	136,00 Kč	164,56 Kč		CAD	B	M8	4,5	13	50	22	8	5,5	6	15
07100-21025	148,90 Kč	180,17 Kč		CAD	B	M10	6	16	25	4,5	10	7	8	20
07100-21040	154,90 Kč	187,43 Kč		CAD	B	M10	6	16	40	4,5	10	7	8	20
07100-21060	160,30 Kč	193,96 Kč		CAD	B	M10	6	16	60	28	10	7	8	20
07100-21230	208,40 Kč	252,16 Kč		CAD	B	M12	7,2	18	30	5	12	8,5	10	30
07100-21250	216,10 Kč	261,48 Kč		CAD	B	M12	7,2	18	50	5	12	8,5	10	30
07100-21280	233,50 Kč	282,54 Kč		CAD	B	M12	7,2	18	80	44	12	8,5	10	30
07100-21640	298,00 Kč	360,58 Kč		CAD	B	M16	10,7	24	40	6	16	12	14	60
07100-21660	312,50 Kč	378,13 Kč		CAD	B	M16	10,7	24	60	6	16	12	14	60
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	D	D1	D3	L	L1	L2	Ø kuličky	SW	Zatížitelnost max. kN (jen při statickém zatížení)
07100-21680	333,00 Kč	402,93 Kč		CAD	B	M16	10,7	24	80	36	16	12	14	60
07100-22050	540,60 Kč	654,13 Kč		CAD	B	M20	13,5	30	50	7,5	20	15	17	90
07100-22080	564,60 Kč	683,17 Kč		CAD	B	M20	13,5	30	80	28	20	15	17	90
07100-22460	808,80 Kč	978,65 Kč		CAD	B	M24	15,8	36	60	9	24	18	19	120
07100-22490	919,20 Kč	1 112,23 Kč		CAD	B	M24	15,8	36	90	30	24	18	19	120
07100-31025	545,50 Kč	660,06 Kč		CAD	F	M10	6	16	25	4,5	10	7	8	20
07100-31040	545,50 Kč	660,06 Kč		CAD	F	M10	6	16	40	4,5	10	7	8	20
07100-31060	550,70 Kč	666,35 Kč		CAD	F	M10	6	16	60	28	10	7	8	20
07100-31230	598,20 Kč	723,82 Kč		CAD	F	M12	7,2	18	30	5	12	8,5	10	30
07100-31250	602,90 Kč	729,51 Kč		CAD	F	M12	7,2	18	50	5	12	8,5	10	30
07100-31280	612,40 Kč	741,00 Kč		CAD	F	M12	7,2	18	80	44	12	8,5	10	30
07100-31640	703,60 Kč	851,36 Kč		CAD	F	M16	10,7	24	40	6	16	12	14	60
07100-31660	712,90 Kč	862,61 Kč		CAD	F	M16	10,7	24	60	6	16	12	14	60
07100-31680	742,40 Kč	898,30 Kč		CAD	F	M16	10,7	24	80	36	16	12	14	60
07100-40820	306,80 Kč	371,23 Kč		CAD	BV	M8	4,5	13	20	3,5	8	5,5	6	9
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
